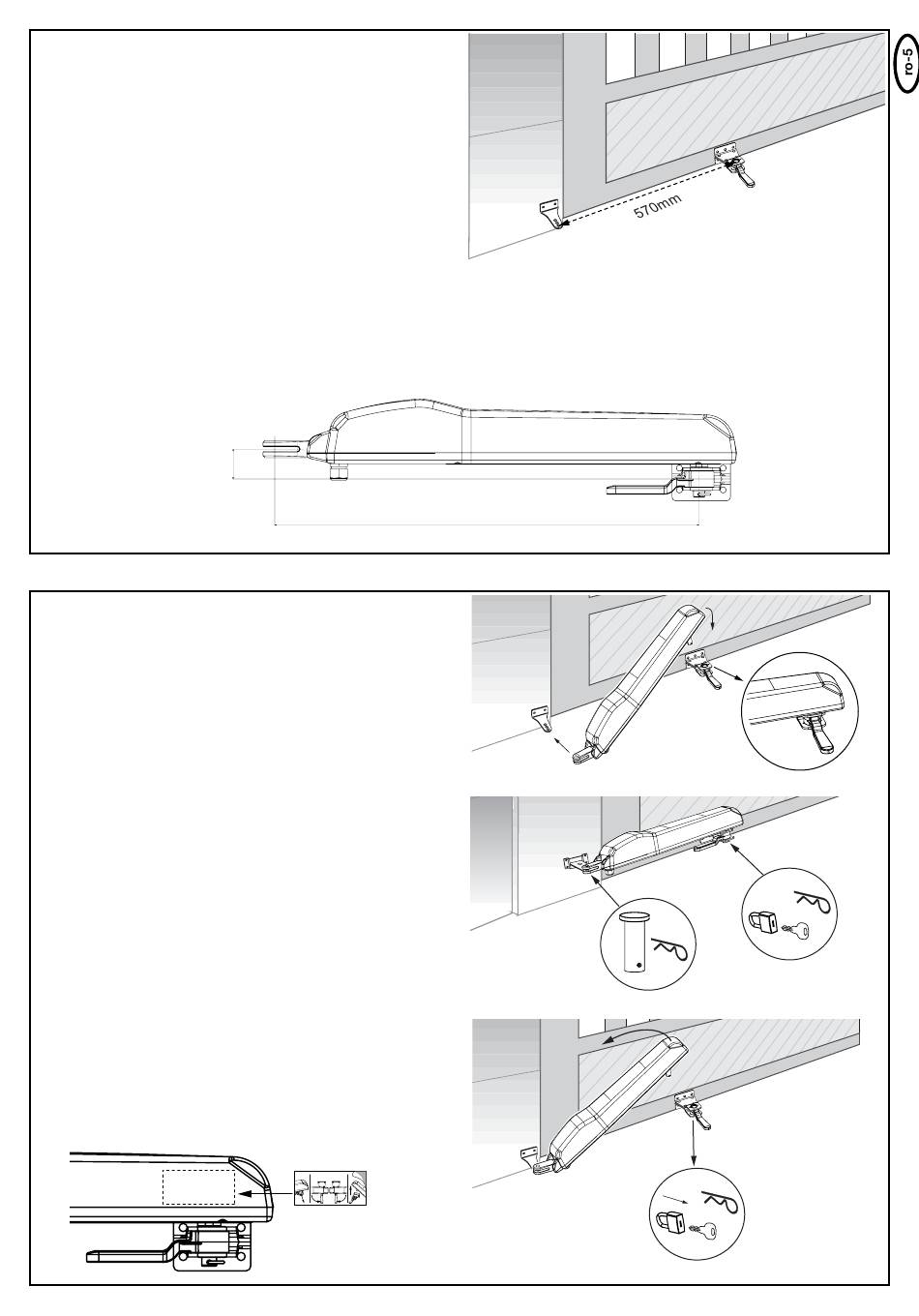

DIMENSIUNEA DE ÎNCASTRARE
Distanta dintre feronerii este numita dimensiunea de încastrare. În starea
închisa a portii piesa de antrenare se afla în partea din fata a arborelui si
se deplaseaza în spate în timpul deschiderii.
INDICATIE: Respectati dimensiunea de încastrare în orice conditii!
Pentru dimensiuni consultaţi figura
Înainte de montajul feroneriei masurati din nou cu precizie dimensiunea
de încastrare.
1. Închideti complet poarta
2. Montati mecanismul de actionare pe feroneria stâlpului deja montata.
3. Mecanismul se afla în pozitie reglat din fabrica
POARTA ÎNCHISA (îndepartata cu 1-2cm de capatul din fata).
4. Inserati feroneria portii în mecanismul de actionare si asigurati-o.
5. Rotiti pârghia de deschidere de la feroneria portii în directia stâlpului portii.
6. Opriti mecanismul de actionare cu feroneria la poarta si marcati locul de montaj al feroneriei. Respectati înaltimea feroneriei portii, pentru ca
mecanismul de actionare sa poata fi montat orizontal ulterior. (Cu ajutorul unei a doua persoane acesti pasi de montaj se realizeaza mai simplu.)
Indicaţie: Mecanismul de acţionare trebuie montat orizontal. Prin aceasta se realizeaza un decalaj în înaltime între feroneria stâlpului si feroneria
portii de circa 41 mm.
41mm
MONTAJUL BRATELOR DE ACTIONARE
Dupa montajul feroneriei portii poate fi montat mecanismul de
actionare. Rotiti spre dumneavoastra pârghia de deblocare de la
poarta cu circa 90 de grade. Inserati mecanismul de actionare.
Asiguraţi bolţurile cu o pană. Rotiţi pârghia de deblocare în direcţia
stâlpului. Gata.
Poarta trebuie să fie acum uşor deschisă. Acest lucru se va corecta
ulterior în cursa de probă.
Indicaţii:
- Bolturile de la poarta trebuie lubrifiate usor cu vaselina disponibila în
comert.
- Daca mecanismul de actionare nu poate fi inserat deoarece poarta
a fost închisa complet, acest lucru poate fi corectat de asemenea în
cursa de proba. Daca este vorba de mai mult de 5-10mm, din motive
de siguranta trebuie masurata din nou respectiv corectata
dimensiunea de încastrare.
- Mecanismele de actionare pot fi deplasate/puse în miscare
numai electric! Rotirea mecanica poate deteriora mecanismele
de actionare!
Cablajul electric si comanda trebuie racordate complet în prealabil.
(consultati: Cablarea comenzii /Privire de ansamblu)
DEBLOCARE / EXPLOATAREA MANUALA A PORTII
În caz de pana de curent mecanismul de actionare poate fi deblocat.
Sub mecanism pe poarta se afla o maneta de culoare neagra. Rotiti
aceasta maneta spre dumneavoastra.
Extrageti boltul cu splint de sub feroneria portii. Ridicati mecanismul
de actionare cu forta în SUS si asezati-l lateral.
Daca mecanismul de actionare a fost asigurat cu un lacat (optional)
în locul boltului cu splint, mai întâi se va îndeparta lacatul cu ajutorul
cheii. Lacatul trebuie protejat împotriva umiditatii pentru a nu îngheta
pe timp de iarna.
Indicatie: Functionarea sistemului de deblocare trebuie verificata
lunar.
570mm
1 2
