DATE TEHNICE ALE COMENZII MOTORULUI
Tensiune: 230VAC
Transformator: 230/24VAC minim 60VA
Ieşire motor: 24VDC max
Alimentare accesorii: 24VDC - 100mA
Temperatura de lucru: -20şC ÷ +55şC
Grad de protectie: IP54
PE
TRANSFORMER
230VAC
250V/2A
L N

POWER SUPPLY

230VAC/50Hz
30VDC
230VAC
PE
INPUT 24VAC
BRN GRN WHT YEL
MOTOR MOTOR
MASTER
MASTER SECOND 24V/150mA
+ -

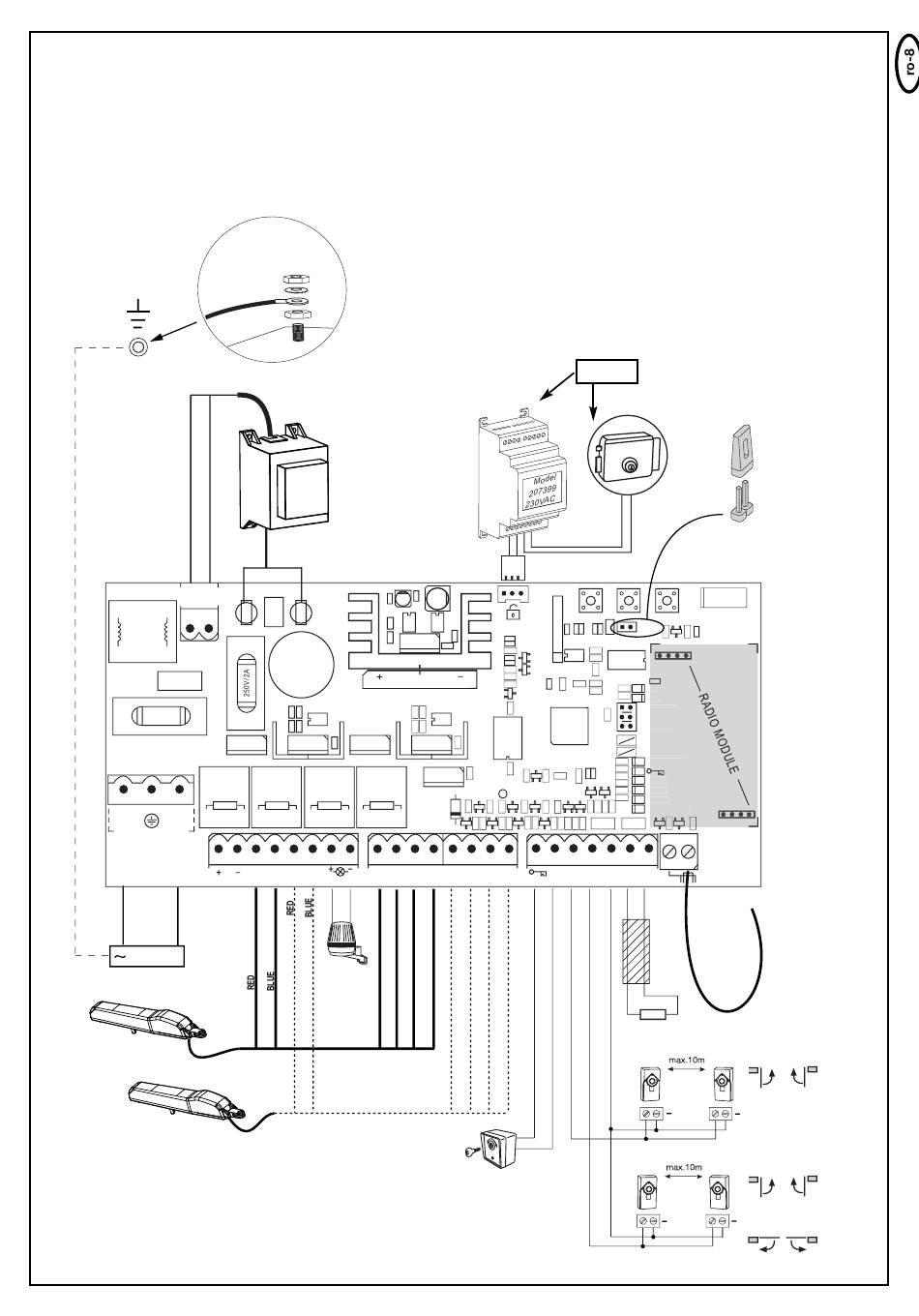

CABLAREA COMENZII /PRIVIRE DE ANSAMBLU:
a. Începeti cu cablul de alimentare de 230Volti neaflat sub tensiune
de pe partea stângă a cutiei.
b. Legati conductorul de împamântare al cablului de alimentare cu
placa de baza. Racordati toate celelalte cabluri la comanda.
c. Pentru mecanismele de acţionare: utilizaţi cabluri care sunt
adecvate pentru utilizarea în aer liber (grosime: 0,75 mm2).
Dacă este necesar, utilizaţi aceleaţi cabluri de două ori.
ATENŢIE: Controlati de mai multe ori daca toate cablurile colorate ale
motorului au fost racordate corect, în caz contrare motorul se poate
defecta sau nu functioneaza corect. Aveti grija mai ales la utilizarea
dozelor de distributie.
Accesorii recomandate: LA400-JB40E; kit pentru prelungirea cablului
pentru o instalaţie. Format din 12m de cablu, cu 6 poli de aceeaşi
culoare ca şi motorul, doză de distribuţie IP65, înşurubări pentru cablu
şi material de fixare.
opţional
