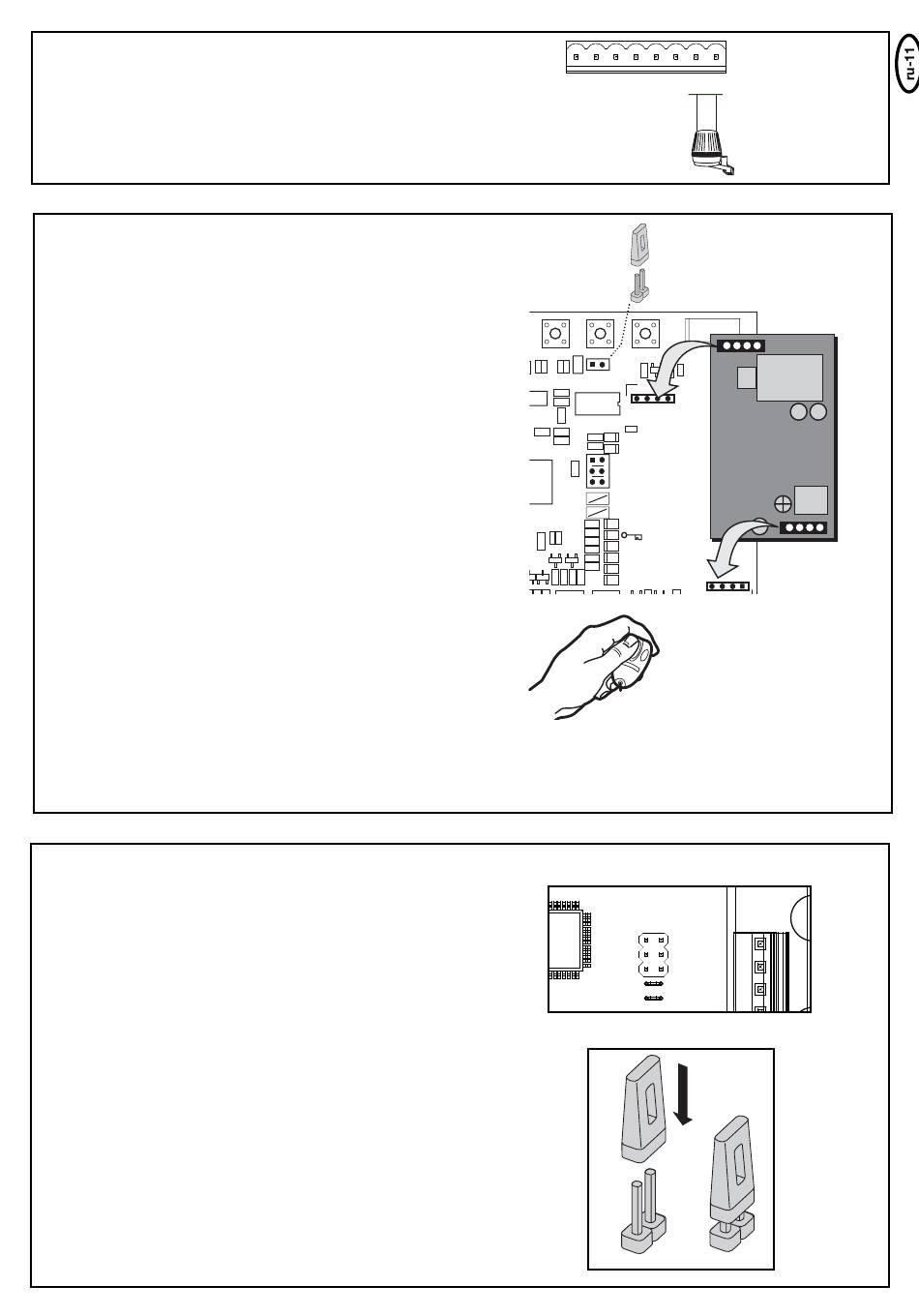

ПРОБЛЕСКОВАЯ ЛАМПА (ОПЦИЯ)
К устройству управления можно подключить проблесковую лампу.
Она предупреждает людей о движении ворот. Проблесковую
лампу рекомендуется устанавливать в видном месте и как можно
выше. Устройство управления подает постоянный сигнал, который
преобразуется лампой в мигание.
Поперечное сечение кабеля: 0,5мм? или больше.
Напряжение: 24 В пост. тока
РАДИО
Установить радио модуль на предусмотренные контактные
штекеры, если он уже не смонтирован заранее.
ПРОГРАММИРОВАНИЕ / УСТАНОВКА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В ИСХОДНОЕ
ПОЛОЖЕНИЕ
Приёмник имеет 2 канала CH1 и CH2. Использование обоих
каналов делает возможным режим работы как с одной, так и с
двумя линиями. Например: Если CH2 = P2 получает сигнал
дистанционного управления, работает только 1 линия.
Используйте клавишу дистанционного управления CH1 = P1, с
помощью которой начинают работать обе линии.
ПРОГРАМИРОВАННИЕ
- Вставьте джампер в гнездо "RADIO"
- Чтобы сохранить сигнал, нажмите одновременно на желаемую
клавишу дистанционного управления и на клавиши запоминания
P1 или P2 на блоке управления.
- Когда Вы нажимаете на клавиши P1 или P2, загорается LED и
снова пропадает, как только происходит сохранение.
- Повторите данные шаги для всех команд управлений
(максимально 180 команд управления могут быть
запрограммированы на каждом канале).
Примечание: Убедитесь в том, чтобы одна и та же клавиша не
была запрограммирована на каналы CH1 и CH2; в противном
случае устройство не будет работать правильно. Повторите
программирование в случае необходимости.
- Для окончания: выньте джампер из гнезда "RADIO"!
СБРОС
- Вставьте джампер в гнездо "RADIO"
- Нажмите на клавиши запоминания P1 или P2 примерно на 10
секунд пока снова не потухнет контрольный сигнал LED. Все
закрепленные на данном канале дистанционные управления
сброшены.
- Выньте джампер из гнезда "RADIO"!
ПЕРЕМЫЧКИ /ДЖАМПЕРЫ
1 / 2 Электропривод
К устройству управления подключен 1 привод или 2 привода.
Свободно: подключены оба электропривода
Установлена перемычка: Подключен только 1 электропривод
STOP/8,2KOhm
Определяет, используется ли подключение STOP/8,2 кОм в
качестве выключателя останова или выключателя контактной
планки. В качестве выключателя останова при подключенном
выключателе останавливается каждое движение. В качестве
защитного входа на 8,2 кОм для переключающих кромок
(резиновая кромка) створка реверсируется в течение 1 секунды.
Свободно: Заводская установка 8,2 кОм.
В этом случае должна быть подключена контактная планка или в
клемму должен быть встроен резистор на 8,2 кОм.
Установлена перемычка: В качестве выключателя остановки, в
этом случае необходимо удалить заводской резистор 8,2 кОм, и
заменить его подходящим выключателем (комплектующие) или
кабельной перемычкой.
OPEN/PED
Определяет, открывает ли выключатель с замочным механизмом
-
+
только одну створку (Master) или обе створки.
Свободно:только электропривод 1 Master
Установлена перемычка:Оба привода
-
+
MOTOR MOTOR 24V/150mA
30VDC
MASTER SECOND / LAMP
+ -
P2
P1 P3
RADIO
CH1
CH2
1/2 MOTOR
STOP/8.2KΩ
OPEN/PED
JP1
JP2
STOP/8.2KΩ
PHO 1
PHO 2
LEARN
DIAGNOSTIC
1/2 MOTOR
STOP/8.2KΩ
OPEN / PED
JP1
JP2
B
