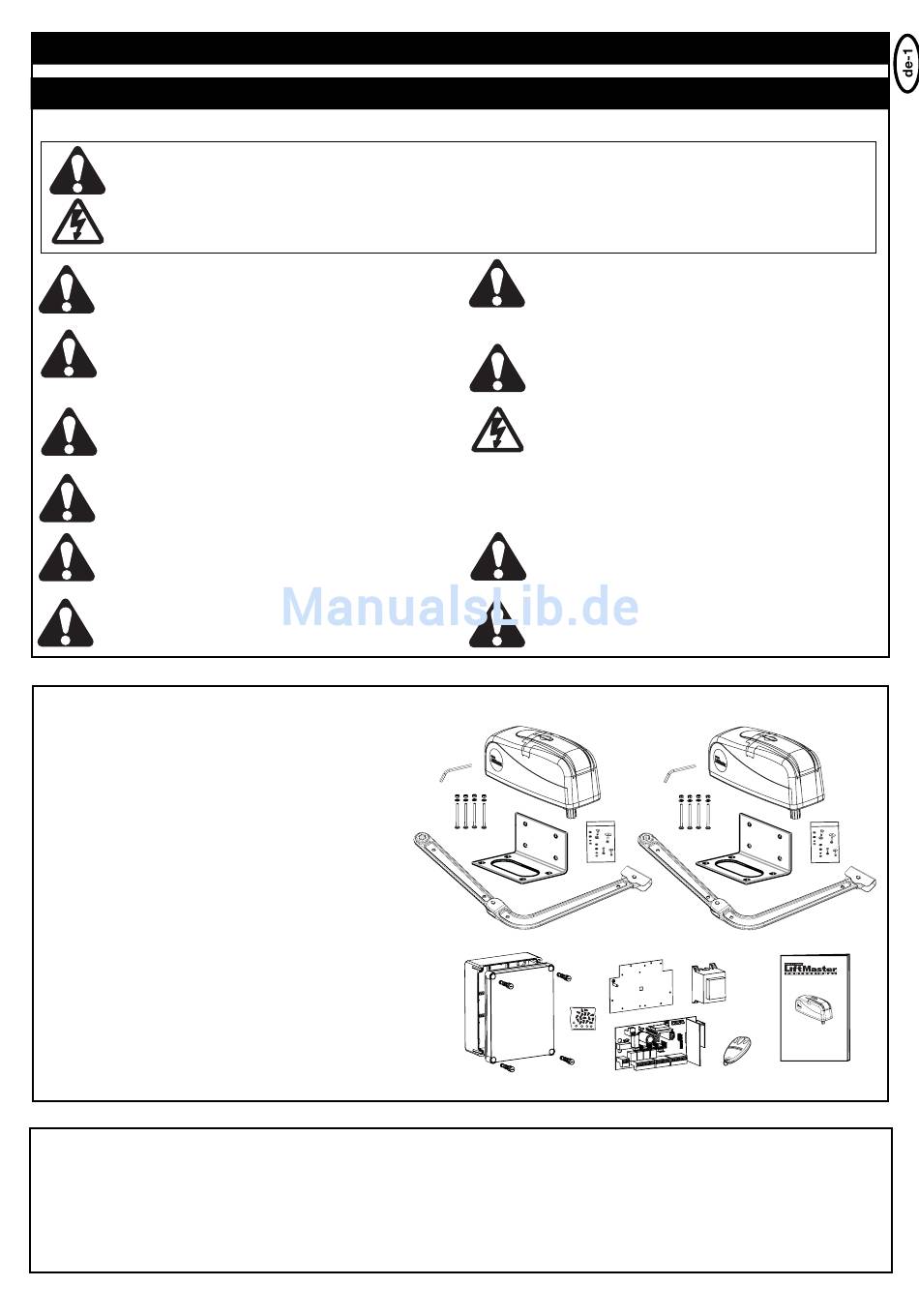

BEGINNEN SIE MIT LESEN DIESER WICHTIGEN SICHERHEITSREGELN
Solche Warnzeichen bedeuten "Vorsicht!", eine Aufforderung zur Beachtung, da ihre Mißachtung Personen- bzw. Sachschäden
verursachen kann. Bitte lesen Sie diese Warnungen sorgfältig.
Dieser Torantrieb ist so konstruiert und geprüft, daß er bei Installation und Benutzung unter genauer Befolgung der
anschließenden Sicherheitsregeln angemessene Sicherheit bietet.
Die Nichtbeachtung der folgenden Sicherheitsregeln kann ernsthafte Personen- oder Sachschäden verursachen.
Beim Umgang mit Werkzeugen und Kleinteilen
Vorsicht walten lassen und weder Ringe, Uhren noch
lose Kleidungsstücke tragen, wenn Sie Installations-
oder Reparaturarbeiten an einem Tor vornehmen.
Elektrische Leitungen sind entsprechend den lokalen
Bau- und Elektroinstallationsvorschriften zu verlegen.
Das elektrische Kabel darf nur von einer autorisierten
Elektrofachkraft an ein ordnungsgemäß geerdetes
Netz angeschlossen werden.
Bei der Montage muß ein Einklemmen zwischen dem
angetriebenen Teil und den umgebenden Teilen des
Gebäudes (z.B. eine Wand) aufgrund der Öffnungsbewegung
des angetriebenen Teils vermieden werden.
Entfernen Sie bitte alle am Tor angebrachten Schlösser,
um Schäden am Tor zu vermeiden.
Nach der Installation ist zu prüfen, ob der
Mechanismus richtig eingestellt ist und ob der Antrieb,
das Sicherheitssystem und die Notentriegelung richtig
funktionieren.
Ist ein Gehtor im Tor vorhanden, darf der Antrieb nicht
starten oder weiter laufen, wenn das Tor nicht
ordnungsgemäss geschlossen ist.

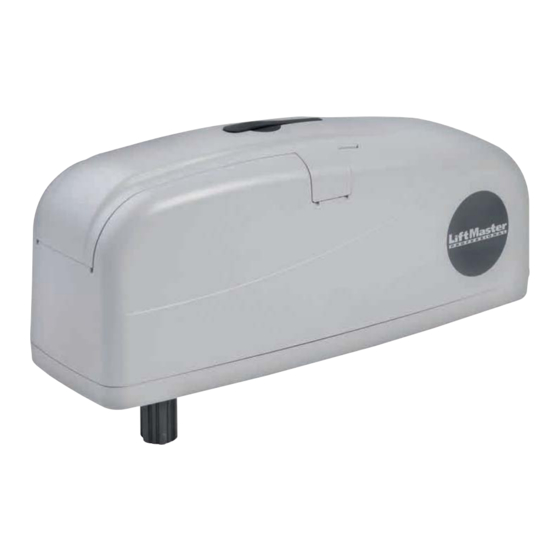

KARTONINHALT ART200K
Antriebsmotoren
Entriegelungsschlüssel
Box für Steuerung
Deckel für Box
Scharniere für Box
Steuerung
Transformator
Bodenplatte Transformator
Handsender
Funkempfänger
Radio-Empfangsteil für Funkempfänger
Zubehörbeutel Box
Pfeilerbeschlag
Torarm
Torbeschlag (Schiene)
Zubehörbeutel Montage
Montage-, Bedienungsanleitung
Signalleuchte
Schlüsselschalter
Lichtschranke
* Modellabhängig bzw. optional erhältliches Zubehör.
CHECKLISTE INSTALLATION – VORBEREITUNGEN
Kontrollieren Sie den Inhalt der Verpackung und lesen Sie die Anleitung aufmerksam durch. Stellen Sie die einwandfreie Arbeitsweise Ihrer
Torvorrichtung sicher. Das Tor muß gleichmäßig und stossfrei laufen, es darf an keiner Stelle hängenbleiben. Denken Sie daran, daß sich der
Boden im Winter um einige Zentimeter heben kann. Um störende Pendelbewegungen zu vermeiden, sollte das Tor stabil und möglichst spielfrei
sein. Je leichtgängiger der Flügel, desto weniger Kraft braucht der Antrieb.
Machen Sie sich Notizen, welches Material Sie noch benötigen und besorgen Sie es vor Beginn der Montage. Klebeanker (stabile Dübel),
Schrauben, Anschläge, Kabel, Verteilerdosen, Werkzeuge, etc.
WARNUNG
WICHTIGE ANWEISUNGEN ZUR MONTAGE UND NUTZUNG
2x
2x
1x
1x
4x
1x
1x
1x
1-2x *
1x
1x
1x
2x
2x
2x
1x
1x
1x
1x
1x
Es ist wichtig, das Tor immer gut gangbar zu halten.
Tore, die steckenbleiben oder verklemmen, sind
unverzüglich zu reparieren. Versuchen Sie nicht, das
Tor selbst zu reparieren. Bestellen Sie hierfür einen
Fachmann.
Entfernen Sie zusätzliches Zubehör aus der Nähe von
Kindern. Erlauben Sie Kindern nicht, Drucktaster und
Fernbedienungen zu bedienen. Schwere Verletzungen
können durch ein sich schließendes Tor verursacht werden.
Automatisch gesteuerte Geräte müssen vom Netz
getrennt werden, wenn Wartungsarbeiten wie zum
Beispiel Reinigung ausgeführt werden.
In der festverlegten Installation ist eine Trennvor-
richtung vorzusehen, um ein allpoliges Abschalten
mittels Schalter (mind. 3mm Kontaktöffnungsweg) oder
separate Sicherung zu gewährleisten.
Stellen Sie sicher, daß Personen, die den Antrieb
montieren, warten oder bedienen, diesen Anleitungen
folgen. Bewahren Sie die Anleitung an einem Ort auf, an
dem schnell auf sie zurückgegriffen werden kann.
Der endgültige Schutz vor Quetsch- und Scherstellen
muss nach der Montage des Antriebes mit dem Tor
gewährleistet sein.
