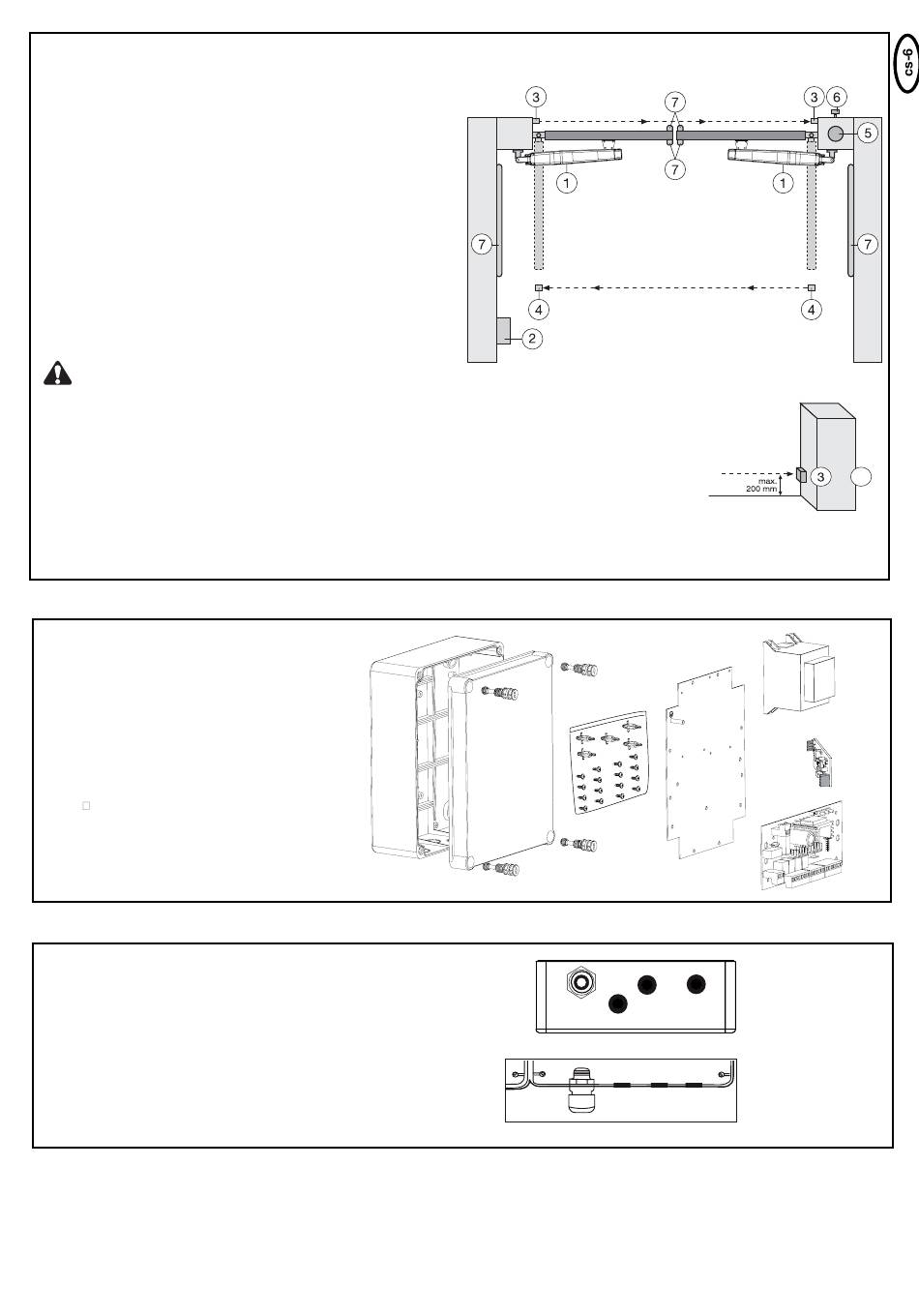

TYPICKÁ KONSTRUKCE ZAŘÍZENÍ
1. Motor
2. Řídicí elektronika
3. Světelná závora (aktivní při zavírání), výška max. 200 mm
První světelná závora.
4. Světelná závora (aktivní při otevírání / zavírání), výška max. 200
mm
Druhá světelná závora (volitelné příslušenství).
5. Výstražná světelná signalizace (volitelné příslušenství)
Důležité optické upozornění na pohyb brány.
6. Uzamykatelný vypínač (volitelné příslušenství).
Je umístěn na venkovní straně. Brána se otevírá klíčem nebo
zadáním číselného kódu.
7. Bezpečnostní lišta (volitelné příslušenství).
Zajišťuje bránu při dotyku. Bezpečnostní lišty lze instalovat na bráně
nebo na sloupcích. Bezpečnostní lišty musí být umístěny, pokud je
to nutné, až do výšky 2,5 m.
Řídicí elektronika splňuje aktuální požadavky směrnic
evropských norem (EN). Jedna z těchto směrnic vyžaduje, aby
na posledních 500 mm před uzavřením nepřesáhla síla na hraně
brány hodnotu 400 N (40 kg). Ve vzdálenosti větší než 500 mm smí
maximální síla dosahovat na hraně brány hodnoty 1400 N (140 kg).
Pokud nelze tyto podmínky zajistit, je bezpodmínečně nutné v
daném případě instalovat bezpečnostní lištu na bráně do výšky 2,5
m nebo na protilehlý sloupek (EN12453).
Upozornění:
Pro odbornou instalaci branového zařízení je zvláště vhodné příslušenství uvedené na straně 2.
MONTÁŽ BOXU ŘÍDICÍ ELEKTRONIKY
V boxu řídicí elektroniky se nachází více dílů:
- Box pro vnější montáž
- Víko boxu
- Řídicí elektronika
- Transformátor
- Základna transformátoru
- Kabelová průchodka velká
- Kabelová průchodka malá
- Pøídr né spony
- Šrouby 3,5 x 9,5 mm
- Závěsy boxu
PŘÍPRAVA BOXU ŘÍDICÍ ELEKTRONIKY
Udělejte v spodní části krytu 4 otvory pomocí
šroubováku nebo podobného nástroje. Velkou
kabelovou průchodku upevněte vlevo, zbytek, jak je
ukázáno.
Vlhkost a voda působí na řídicí elektroniku ničivě.
Všechny otvory a kabelové průchodky musí být
bezpodmínečně vodotěsně uzavřeny. Namontujte
box řídicí elektroniky se systémem řízení motoru
kabelovými průchodkami dolů.
1x
1x
1x
1x
1x
1x
3x
5x
17x
4x
