Power Supply - LiftMaster SCS200 Mechanische Installation

Tekniske data for motorstyring
Spænding: 230 VAC
Transformator: 230/24 VAC minimal 60 VA
Udgang motor: 24V DC maks.
Forsyning tilbehør: 24 VDC - 100 mA
Arbejdstemperatur: - 20 ºC ÷ +55 ºC
Tæthedsgrad: IP54
PE
TRANSFORMER
230VAC
250V/2A
L N

POWER SUPPLY

230VAC/50Hz
30VDC
230VAC
PE
INPUT 24VAC
BRN GRN WHT YEL
MOTOR MOTOR
MASTER
MASTER SECOND 24V/150mA
+ -

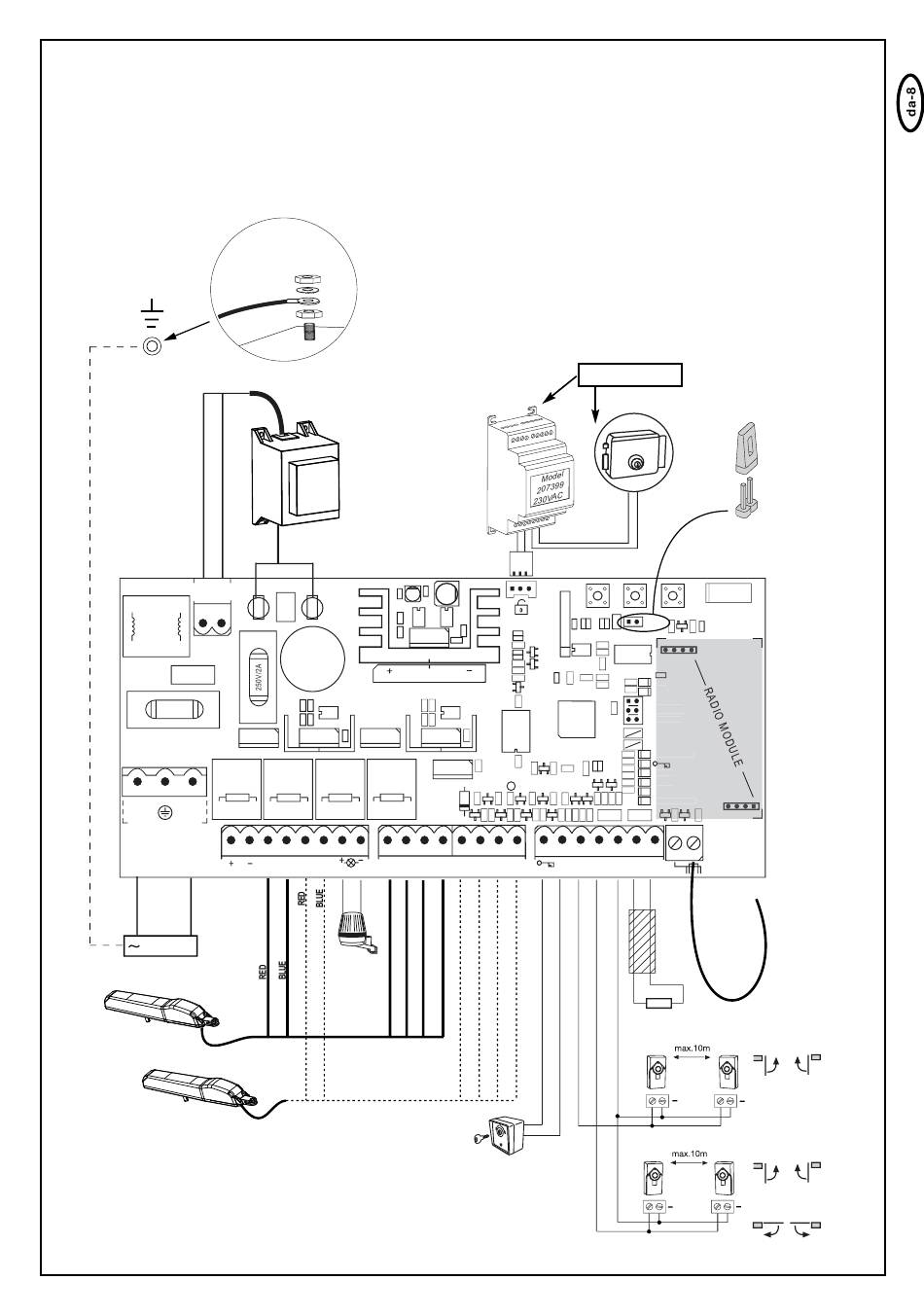

Kabelføring af styringen/oversigt:
a. Start med det endnu spændingsløse 230 volt tilførselskabel på
venstre side af boksen.
b. Forbind tilledningens jordledning med grundpladen. Tilslut alle andre
kabler til styringen.
c. Før opstart: Brug kabel, som kan anvendes til udendørs brug
(tykkelse 0,75 mm). Om nødvendigt kan du anvende samme kabel
to gange.
ADVARSEL! Kontroller grundigt, om motorens farvede kabler er
tilsluttet korrekt, ellers kan motoren tage skade, eller også fungerer
den ikke korrekt. Vær især påpasselig, hvis der anvendes
fordelerdåser.
Vi anbefaler følgende tilbehør: LA400-JB40E; sæt til
kabelforlængelse til et anlæg. Består af 12 m kabel, 6-polet med
samme farver som motoren, fordelerdåse IP65, kabelforskruninger og
monteringsmateriale.
ekstraudstyr
Model
203285
P2
P1
BRN GRN WHT YEL COM PHOTO COM STOP /
SECOND
1 2
P3
RADIO
CH1 CH1
CH2 CH2
1/2 MOTOR MOTOR
STOP/8.2KΩ OP/8.2KΩ
OPEN/PED EN/PED
JP1
JP2
STOP/8.2KΩ STOP/8.2KΩ
PHO 1 PHO 1
PHO 2 PHO 2
LEARN EARN
DIAGNOSTIC DIAGNOSTIC
8.2KΩ
Antenna
8.2
Ω
+ +
+
+ +
