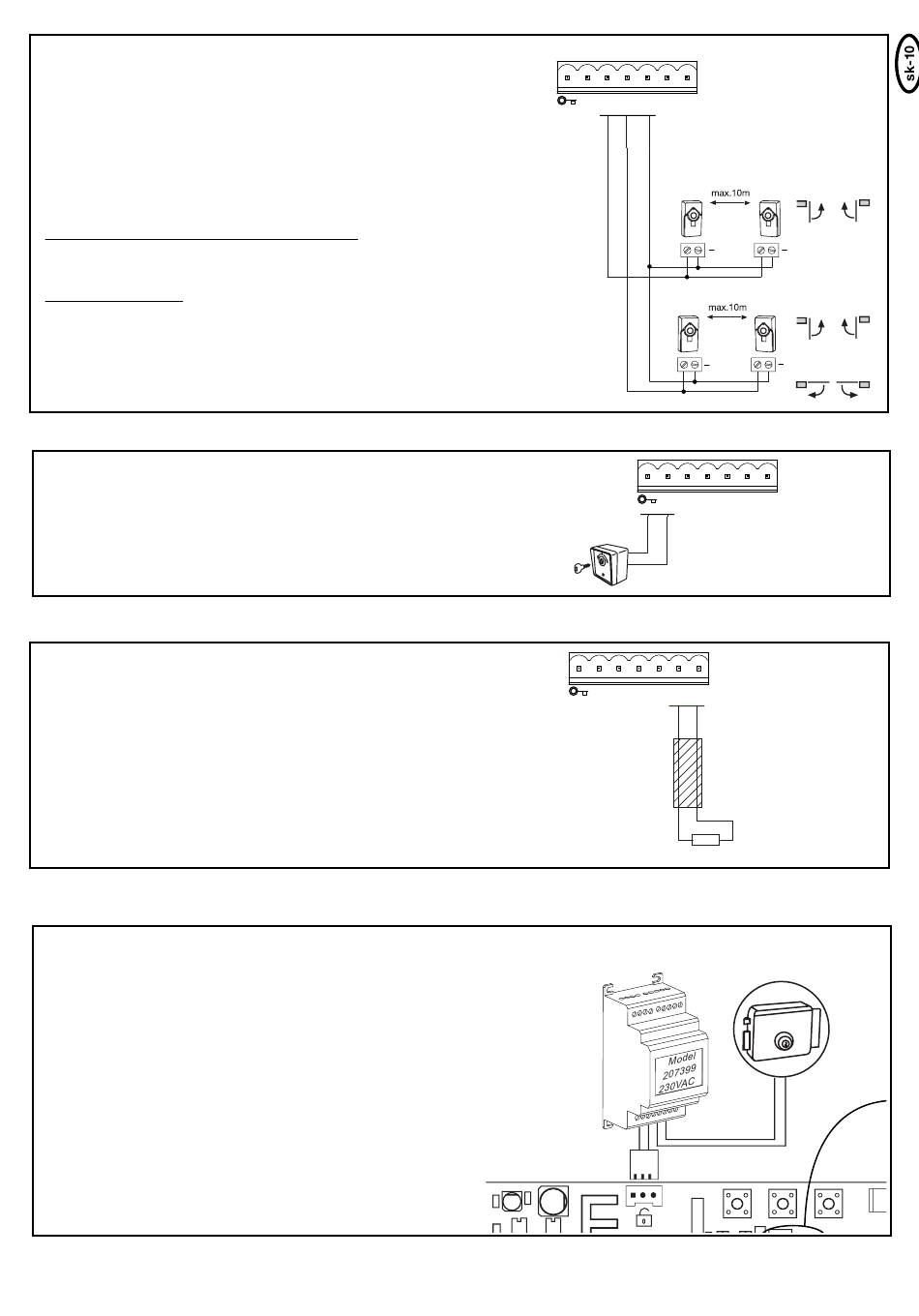

SVETELNÉ ZÁVORY (ALTERNATÍVNE)
Svetelné závory slúžia na zaistenie brány a musia sa použiť. Miesto
montáže je závislé od konštrukcie brány. Podľa EN12453 sa musí
inštalovať pár svetelných závor vonku vo výške 200mm aktívny v
"Zatvoriť". Svetelné závory pozostávajú z vysielača a prijímacej časti a
musia ležať oproti sebe. Svetelná závora sa upevňuje na stene
pomocou malých skrutiek a hmoždiniek. Ak má byť možná funkcia
"Automatické zatváranie", musí byť inštalovaná svetelná závora
Chamberlain – Failsafe. Systém Chamberlain –Failsafe (2-káblový
systém) má na obidvoch stranách zvonku viditeľný LED (svetlo), aby sa
zobrazil stav svetelnej závory.
Diagnostika na svetelnej závore Chamberlain-Failsafe
LED konštantná = OK
LED bliká = svetelná závora zablokuje riadenie
LED vyp = Malý prúd, chybné pripojenie alebo prepólovaný
Diagnostika na riadení
LED PHOTO1, 2 vyp = OK žiadna svetelná závora nie je pripojená
LED PHOTO1, 2 konštantné zap =OK
LED PHOTO1, 2 bliká = riadenie zablokované
TLAČIDLO / SPÍNAČ S KĽÚČIKOM (ALTERNATÍVNE)
Riadenie / pohon sa môže aktivovať cez tlačidlo alebo spínač s
kľúčikom. 1-kríddlové alebo 2-krídlové otváranie je možné podľa
nastavenia zásuvných mostíkov.
(Pripojenie: symbol kľúča a COM)
KONTAKTNÁ LIŠTA (ALTERNATÍVNE)
Na riadenie sa môže pripojiť kontaktná lišta, ktorá funguje podľa
princípu 8,2K Ohm, t. j., jeden skúšobný odpor veľký 8,2K Ohm je
upevnený na konci kontaktnej lišty. Zaručuje neustálu kontrolu
elektrického obvodu. Riadenie sa dodáva so zabudovaným
odporom 8,2K Ohm. Viaceré kontaktné lišty sa napoja sériovo.
Prierez kábla: 0,5mm2 alebo väčší.
ELEKTRICKÝ ZÁMOK (ALTERNATÍVNE)
Riadenie ponúka možnosť prevádzkovať 12V elektrický zámok.
(Návod je priložený k elektrickému zámku)
K tomu sa musí pripojiť pomocné riadenie pre elektrický zámok na
hlavné riadenie.
Naskrutkujte pomocné riadenie vedľa transformátora riadenia na
základnú dosku.
Otvorte skriňu a vytvorte všetky potrebné elektrické spojenia.
Nastrčte konektor pomocného riadenia na zásuvné miesto so
symbolom s kľúčikom.
-
+
-
+
-
+
-
+
-
+
