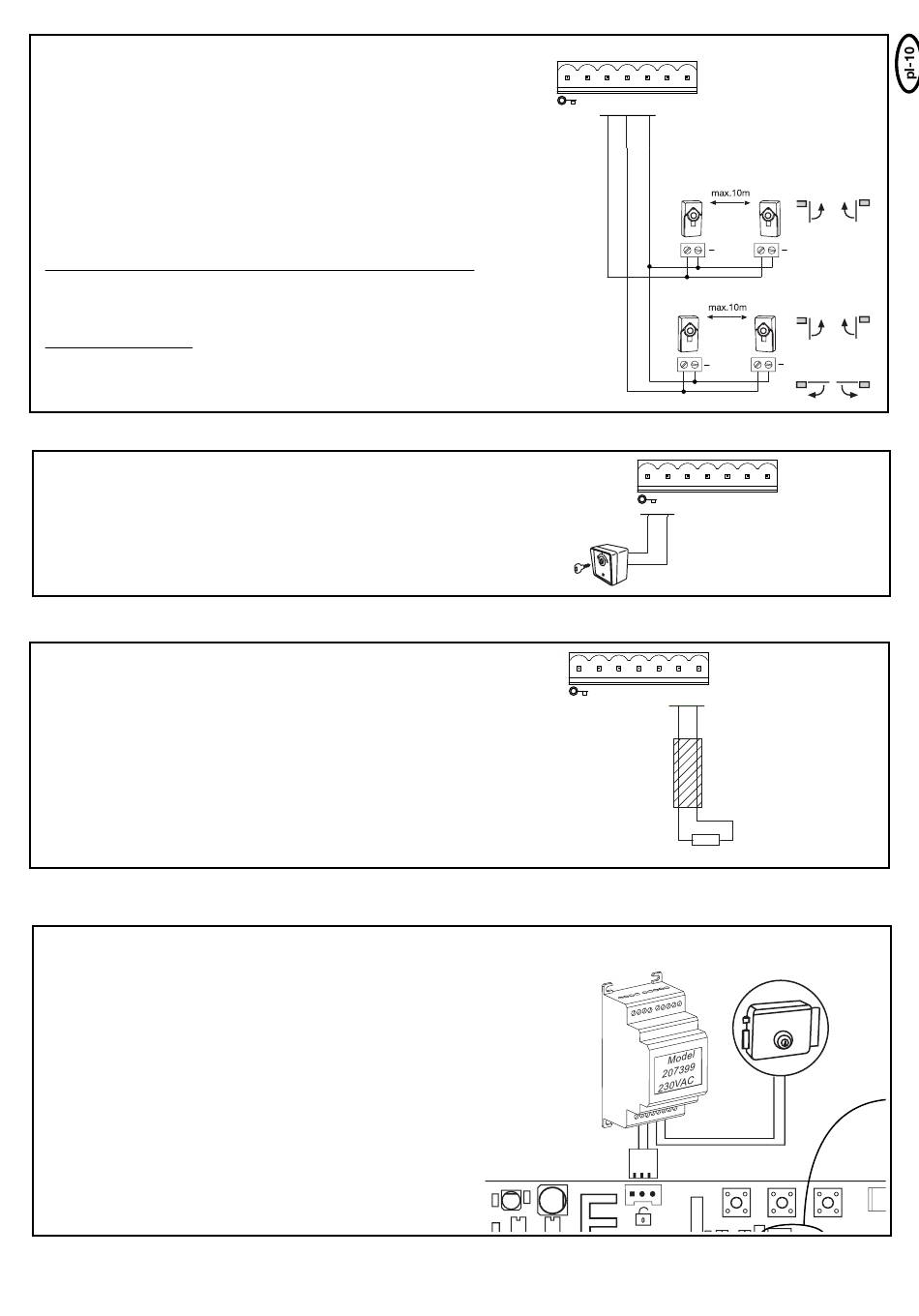

ZAPORY ŚWIETLNE (OPCJA)
Zapory świetlne służą do zabezpieczenia bramy i muszą być
zastosowane. Miejsce zamontowania zależy od konstrukcji bramy. Zgodnie
z normą EN 12453 jedna para zapór świetlnych musi zostać
zainstalowana na zewnątrz, na wysokości 200 mm jako aktywna "podczas
zamykania". Zapora świetlna składa się z nadajnika i odbiornika – obie
części muszą być zainstalowane jedna naprzeciwko drugiej. Zaporę
świetlną mocuje się do ściany za pomocą małych wkrętów i kołków
rozporowych. Aby dostępna była funkcja "Automatyczne zamykanie", musi
być zainstalowana odporna na uszkodzenia zapora świetlna Chamberlain.
Odporny na uszkodzenia system Chamberlain (system 2-kablowy) ma po
obu stronach widoczną z zewnątrz diodę LED, umożliwiającą sprawdzanie
stanu zapory świetlnej.
Diagnostyka odpornej na uszkodzenia zapory świetlnej Chamberlain Dioda
LED stała = OK
LED miga = zapora świetlna blokuje sterownik
LED nie świeci = brak prądu, złe podłączenie lub zamienione bieguny
Diagnostyka sterownika
LED PHOTO1, 2 nie świeci = OK, brak podłączonej zapory świetlnej
LED PHOTO1, 2 świeci światłem ciągłym = OK
LED PHOTO1, 2 miga =sterownik blokuje
PRZYCISK/WYŁĄCZNIK KLUCZYKOWY (OPCJA)
Sterownik/napęd można aktywować z użyciem przycisku lub
przełącznika kluczykowego. Po ustawieniu mostków wtykowych
możliwe jest otwieranie 1 lub 2 skrzydeł.;
(Przyłączenie: Symbol kluczyka i COM)
LISTWA STYKOWA (OPCJA)
Do sterownika może być podłączona listwa stykowa działająca na
zasadzie 8,2 kilooma, tzn. na końcu listwy stykowej jest podłączony
rezystor kontrolny 8,2 kilooma. Gwarantuje on stałe sprawdzanie
obwodu prądowego. Sterownik jest dostarczany z fabrycznie
wbudowanym rezystorem 8,2 kilooma. Dodatkowe listwy stykowe
są podłączane w układzie szeregowym.
Przekrój kabla: 0,5 mm2 lub większy.
OPZAMEK ELEKTRYCZNY (OPCJA)
Sterownik pozwala na eksploatację zamka elektrycznego 12 V.
(instrukcja jest załączona do zamka elektrycznego).
W tym celu należy podłączyć sterownik pomocniczy zamka
elektrycznego.
Sterownik pomocniczy proszę przykręcić obok transformatora
sterownika na płytę podstawową.
Otworzyć obudowę i podłączyć wszystkie przewody elektryczne.
Wtyczkę sterownika pomocniczego włożyć do kontaktu z symbolem
klucza.
-
+
-
+
-
+
-
+
-
+
COM PHOTO COM STOP/*
1 2 8.2 Ω
8.2
Ω
+ +
+ +
COM PHOTO COM STOP/*
1 2
COM PHOTO COM STOP/*
1 2 8.2 Ω
8.2
Ω
P1
+
8.2 Ω
Model
203285
P2
P3
