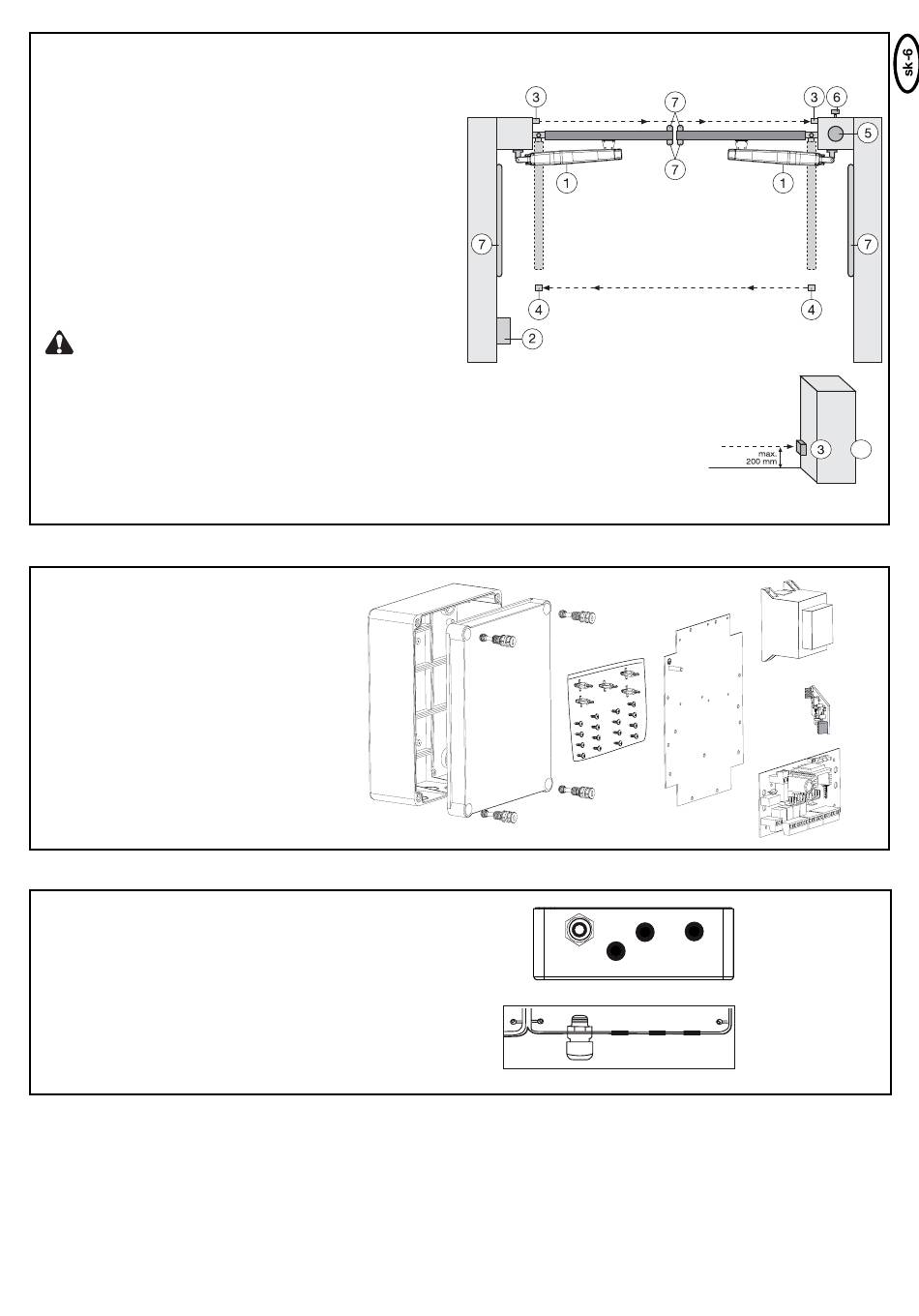

TYPICKÁ KONŠTRUKCIA ZARIADENIA:
1. Motor
2. Riadenie
3. Svetelná závora (aktívna v zatváraní), výška max. 200 mm
Prvá svetelná závora.
4. Svetelná závora (aktívna v otváraní/zatváraní), výška max. 200
mm Druhá svetelná závora (alternatívne).
5. Blikajúce svetlo (alternatívne)
Dôležité optické upozornenie na pohyb brány.
6. Spínač s kľúčikom alebo zámok s kódom (alternatívne)
Umiestni sa na vonkajšej strane. Pomocou kľúča alebo zadaním
čísla sa brána otvorí.
7. Kontaktná lišta (alternatívne)
Zabezpečuje bránu pri kontakte. Kontaktné lišty sa môžu umiestniť
na bráne alebo na stĺpikoch. Kontaktné lišty sa musia, ak je to
potrebné, umiestniť až do výšky 2,5 m.
Riadenie zodpovedá najnovším smerniciam EN. Jedna z
týchto smerníc predpisuje, že zatváracie sily na hrane brány v
rámci posledných 500mm pred ZATVORENÍM brány nesmú stúpnuť
nad 400 N (40 kg). Pri vzdialenosti väčšej ako 500 mm smie
maximálna sila na hrane dráhy činiť 1400 N (140 kg). Ak sa to
nemôže zabezpečiť, treba príp. bezpodmienečne umiestniť
kontaktnú lištu do výšky 2,5 m na bráne alebo na oproti ležiacom
stĺpiku (EN12453).
Upozornenie: Pre odbornú inštaláciu zariadenia brány sa hodí zvlášť príslušenstvo uvedené na strane 2.
MONTÁŽ BOXU RIADENIA
V boxe riadenia sa nachádzajú viaceré diely:
- Vonkajšia montáž boxu
- Kryt pre box
- Riadenie
- Transformátor
- Základná doska transformátora
- Káblová priechodka veľká
- Káblová priechodka malá
- Prídržné spony
- Skrutky 3,5 x 9,5 mm
- Závesy pre box
PRÍPRAVA BOXU RIADENIA
Otvorte 4 otvory v podlahe telesa pomocou
skrutkovača alebo podobného nástroja. Upevnite
veľkú káblovú priechodku vľavo, zvyšné, ako je
zobrazené.
Vlhkosť a voda zničia riadenie. Všetky otvory a
káblové priechodky musia byť bezpodmienečne
uzatvorené vodotesne. Box riadenia s riadením
motora treba s káblovými priechodkami namontovať
smerom dole.
1x
1x
1x
1x
1x
1x
3x
5x
16x
4x
