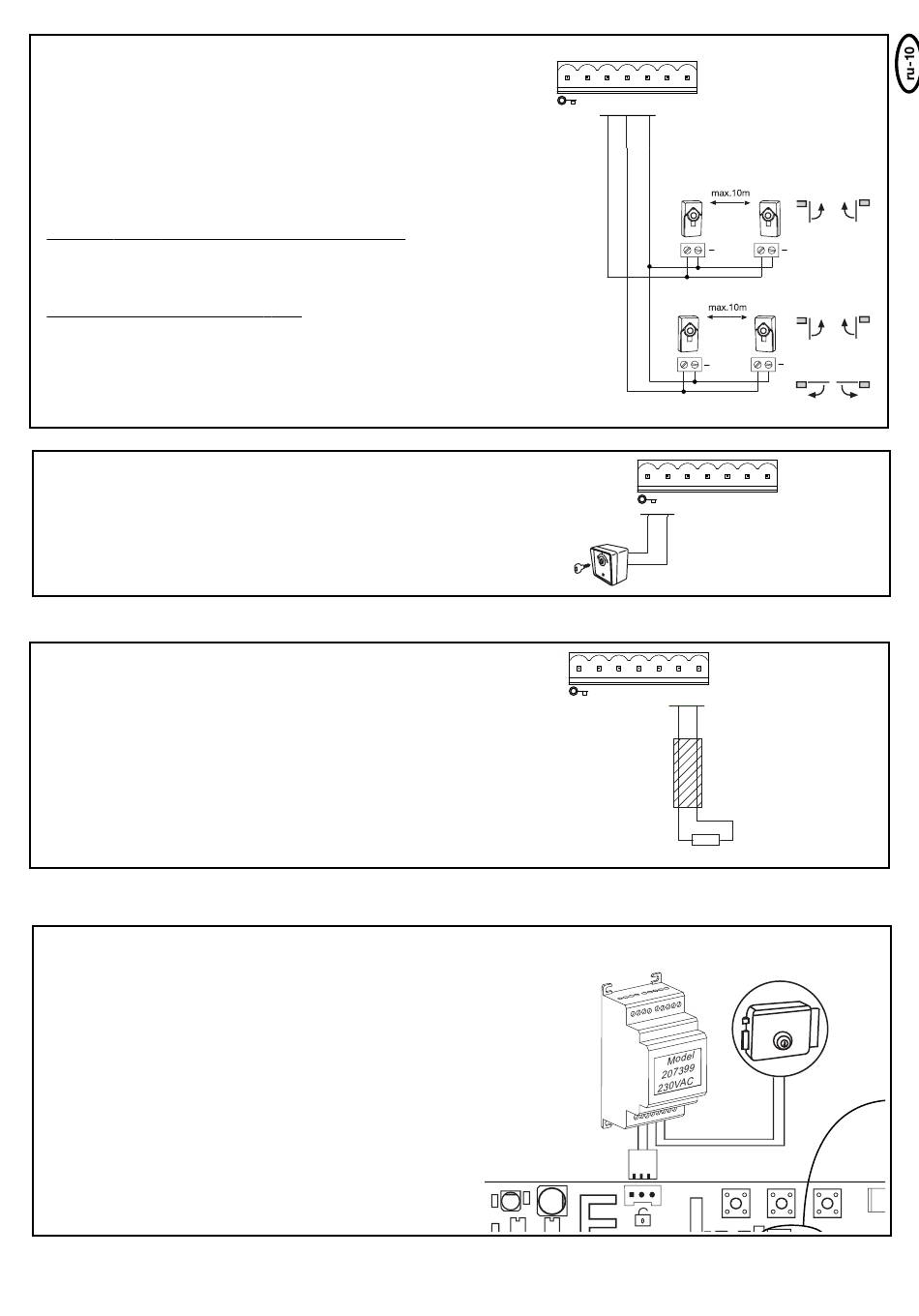

ФОТОРЕЛЕЙНЫЕ ЗАВЕСЫ (ОПЦИЯ)
Фоторелейные завесы служат для защиты ворот и должны использоваться.
Место монтажа зависит от конструкции ворот. Согласно EN12453 снаружи
должна быть установлена пара фоторелейных завес на высоте 200 мм,
активных в состоянии „Закрыть". Фоторелейные завесы состоят из передатчика
и приемника и должны находиться друг против друга. Фоторелейная завеса
крепится на стене с помощью небольших винтов и дюбелей. Если должна быть
возможной функция „Автоматическое закрытие", необходимо установить
фоторелейную завесу Chamberlain – Failsafe. Система Chamberlain –Failsafe
(2-кабельная система) имеет по обеим сторонам небольшой, видимый снаружи
светодиод, показывающий состояние фоторелейной завесы.
Диагностика на фоторелейной завесе Chamberlain-Failsafe
СД постоянно горит = OK
СИД мигает = фоторелейная завеса блокирует устройство управления
СИД не горит = нет тока, неверное подключение или перепутаны полюса
Диагностике на устройстве управления
СИД PHOTO1, 2 не горит = в порядке, не подключена фоторелейная завеса
СИД PHOTO1, 2 светится постоянно = в порядке
СИД PHOTO1, 2 мигает = фоторелейная завеса блокирует
КНОПКА / ВЫКЛЮЧАТЕЛЬ С ЗАМОЧНЫМ
МЕХАНИЗМОМ (ОПЦИЯ)
Устройство управления / привод можно активировать кнопкой
или выключателем с замочным механизмом. Возможно 1-
створчатое или 2-створчатое открытие в зависимости от
установки перемычек. (Подключение: символ ключа и COM)
КОНТАКТНАЯ ПЛАНКА (ОПЦИЯ)
К устройству управления может быть подключена контактная
планка, работающая по принципу 8,2 кОм, т. е. на конце
контактной планки закреплен измерительный резистор 8,2 кОм.
Он обеспечивает постоянный контроль цепи тока. Устройство
управления поставляется со встроенным резистором 8,2 кОм.
Несколько контактных планок подключаются последовательно.
Поперечное сечение кабеля: 0,5мм2 или больше.
ЭЛЕКТРОЗАМОК (ОПЦИЯ)
Устройство обеспечивает возможность использовать
электрозамок на 12 В. (руководство прилагается к
электрозамку).
Для этого необходимо подключить вспомогательное устройство
управления для электрозамка к главному устройству
управления.
Прикрутить вспомогательное устройство управления рядом с
трансформатором устройства управления на плите основания.
Открыть кожух и установить все необходимые электрические
соединения.
Вставить штекер вспомогательного устройства управления в
гнездо с символом ключа.
-
+
-
+
-
+
-
+
-
+
COM PHOTO
COM STOP/*
1
2
8.2 Ω
8.2
Ω
+
+
+
+
COM PHOTO
COM STOP/*
1
2
COM PHOTO
COM STOP/*
1
2
8.2 Ω
8.2
Ω
P1
+
8.2 Ω
Model
203285
P2
P3
