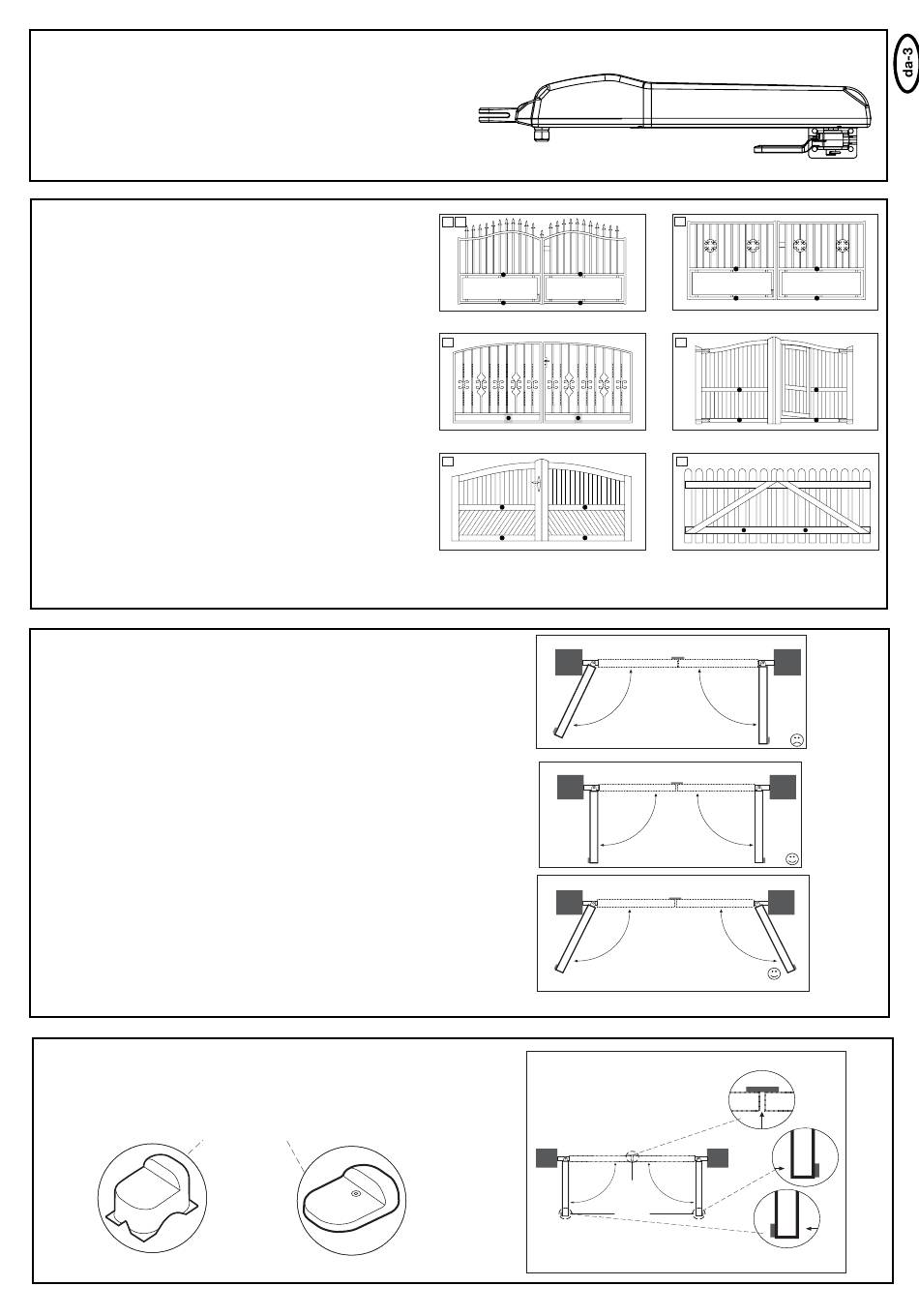

Tekniske data (motor)
Motorspænding
24 V
Nom. effekt
10 W
Maks. effekt
40 W
Maks. drivtryk
300 daN
Spindelvandring
300 mm
Cycles/24h
5-10
Duty cycle
4 min
PORTTYPER
Porttypen er afgørende for motorens monteringssted. Hvis portens
anslag er placeret på jorden, bør motoren ligeledes være monteret
så langt nede som muligt, så porten ikke skævvrides. Brug kun dele
af rammen til monteringen. Ved stålporte skal monteringen af
portbeslaget ske på hovedrammen. Hvis det er uvist, om drageren
et stabil nok, skal den forstærkes.Ved træporte skal portrammen
bores helt igennem på portbeslagets monteringssted. En plade på
ydersiden anbefales, så forbindelsen ikke løsner sig med tiden.
Tynde træporte skal forstærkes yderligere, da de ellers ikke kan
modstå belastningen.
Maks. portbredde / vægt
Maks. porthøjde
Angivelse uden vindlast
For udadgående fløje (tilbehør: 50-19503) skal målene portvægt og fløjlængde reduceres med 25%.
PORTSITUATION
Hvor meget skal fløjen åbnes?
90 grader eller op til 105 grader.
Forskellige åbningsvinkler på fløjene: (Skrå indkørsler)
Der skal tages hensyn til følgende inden monteringen:
A: Fløjene overlapper ikke: Det er ikke nødvendigt, at den ene fløj
åbner først. I dette tilfælde må åbningsvinklen være 15° grader
forskellig. Fløjen, der har den længste vej, bør fortrinsvis bruges på
motor 1.
B: Fløjene overlapper: Den første fløj skal åbne mere end den
anden. Montering er mulig.
C: Fløjene overlapper: Den anden fløj skal åbne mere end den
første. Montering ikke mulig. Der er risiko for, at fløjene ikke lukker
korrekt. Det er nødvendigt at bygge porten om til variant A eller B.
ANSLAG
En svingport kræver et fast anslag i port ÅBEN og port LUKKET. Anslag skåner
motoren, porten og beslagene. Brug af porten uden faste endeanslag resulterer i
dårligere kørsel, er ofte farlig og fører til slitage før tid; desuden bortfalder
garantien!
2
C
2,5 m pr. fløj / 150 kg
E
2,0 m pr. fløj / 200 kg
1,5 m pr. fløj / 250 kg
1,5 m
A
105°
90°
105°
90
0
B
D
F
90°
90°
105°
90
0
