TREPERAVO SVJETLO (NIJE OBAVEZNO)
Treperavo svjetlo može se priključiti na upravljač. Ono upozorava da
su vrata u kretanju. Treperavo svjetlo se po mogućnosti postavlja
visoko i na vidljivom položaju. Upravljač šalje konstantan signal koji se
u lampi pretvara u treperenje.
POPREČNI PRESJEK KABELA: 0,5MM2 ILI VEĆI.
NAPON: 24V DC

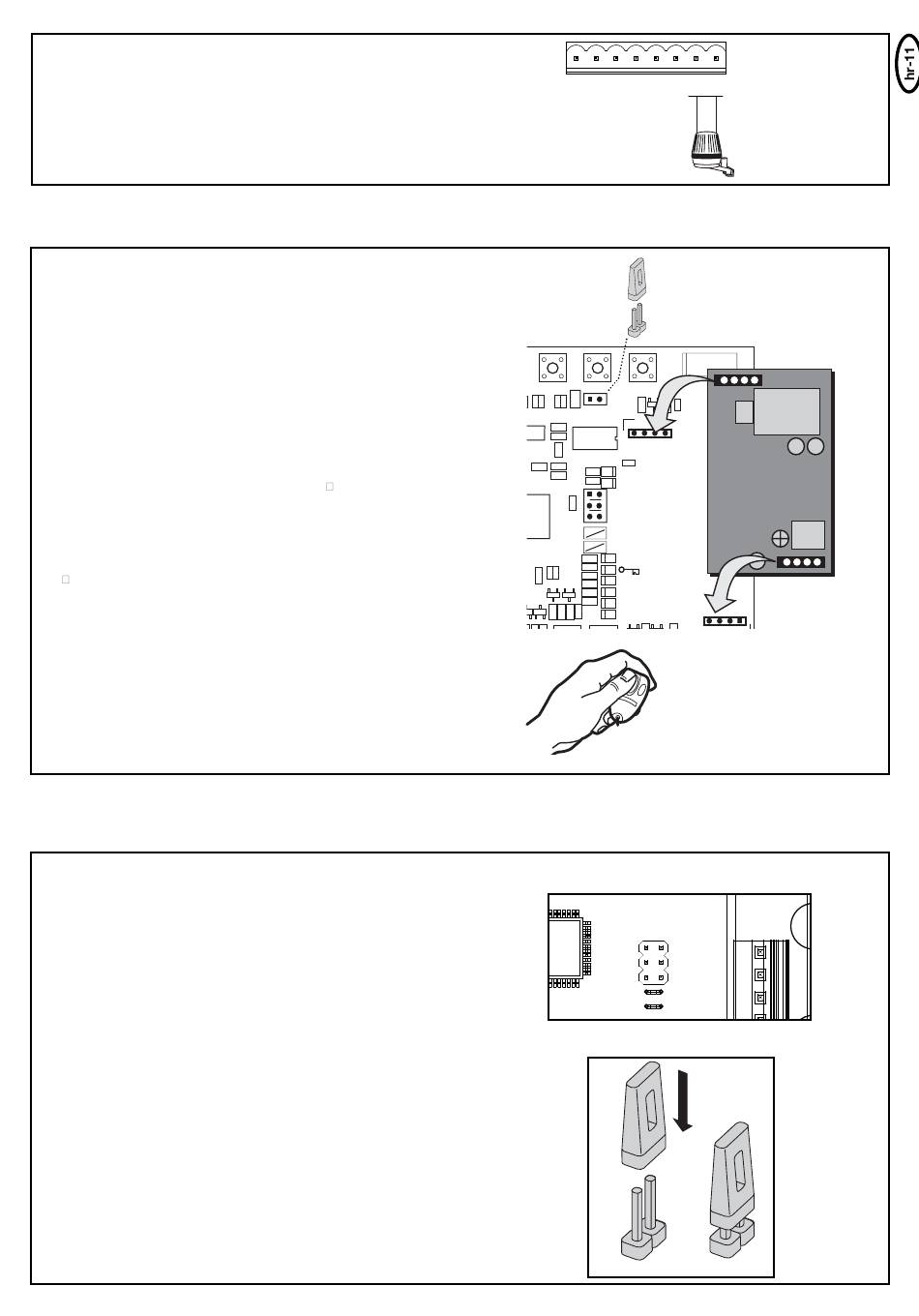

RADIO
Radijski modul nataknite na predviðene pinove, ukoliko veæ nije
prethodno montiran.
PROGRAMIRANJE / BRISANJE DALJINSKIH
UPRAVLJANJA
Prijemnik posjeduje 2 kanala: CH1 i CH2. Korištenje oba kanala
omoguæava kako jednokrilni, tako i dvokrilni rad. Ako primjerice CH2 =
P2 dobije od daljinskog upravljaèa signal, otvara se samo jedno krilo.
U sluèaju da aktivirate još jednu tipku na daljinskom upravljaèu putem
CH1 = P1, otvorit æe se oba krila.
PROGRAMIRANJE
- Premosnik nataknite na utièno mjesto "RADIO".
- Kako biste pohranili signal, pritisnite istovremeno eljenu tipku na
daljinskom upravljaèu te tipke za memoriranje P1 ili P2 na komandnoj
ploèi.
- Ako pritisnite tipke P1 ili P2, zasvijetlit æe LED dioda i ugasiti se, èim
je izvršeno memoriranje.
- Ponovite ove korake za sva daljinska upravljanja (po jednom kanalu
mo e se memorirati najviše 180 daljinskih upravljanja).
Napomena: provjerite da ista tipka daljinskog upravljanja ne bi bila
memorirana na CH1 i CH2, jer inaèe ureðaj neæe ispravno raditi.
Ponovite programiranje, ako je potrebito.
- Završetak: skinite premosnik s utiènog mjesta "RADIO"!
BRISANJE
- Premosnik nataknite na utièno mjesto "RADIO" .
- Pritisnite tipke za memoriranje P1 ili P2 otprilike 10 sekundi sve dok
se kontrolna LED dioda ne ugasi. Izbrisana su sva memorirana
daljinska upravljanja koja su pohranjena na tom kanalu.
- Ponovo skinite premosnik s utiènog mjesta "RADIO"!
PREMOSNICA / JUMPER
1 / 2 motor
Na upravljač je spojen 1 pogon ili 2 pogona.
Slobodno: Oba motora su priključena
Premošćenje: Priključen je samo 1 motor
STOP/8,2KOhm
Po definiciji, priključak ZAUSTAVLJANJE/8,2Kohm koristi se kao
prekidač za zaustavljanje ili prekidač kontaktne poluge. Kao prekidač
za zaustavljanje s priključenim prekidačem zaustavlja svako kretanje.
Kao 8,2Komska sigurnosna jedinica za prekidačke poluge (gumena
poluga) krilo se reverzira za jednu sekundu.
Slobodno: Tvorničke postavke 8,2Koma.
U ovom slučaju mora biti priključena kontaktna poluga ili ugrađen
otpornik od 8,2Koma na terminalu.
Premošćenje: Kao prekidač za zaustavljanje, u ovom slučaju otpornik
od 8,2Koma se mora ukloniti i zamijeniti odgovarajućim prekidačem
(pribor) ili kabelskim premošćivanjem.
OPEN/PED
Po definiciji, prekidač ključa otvara jedno krilo (glavno) ili oba krila.
Slobodno: Samo motor 1 glavni
-
+
Premošćenje: Oba pogona
-
+
MOTOR
MOTOR
24V/150mA
30VDC
MASTER
SECOND
/ LAMP
+ -
P2
P1
P3
RADIO
CH1
CH2
1/2 MOTOR
STOP/8.2KΩ
OPEN/PED
JP1
JP2
STOP/8.2KΩ
PHO 1
PHO 2
LEARN
DIAGNOSTIC
1/2 MOTOR
STOP/8.2KΩ
OPEN / PED
JP1
JP2
B
