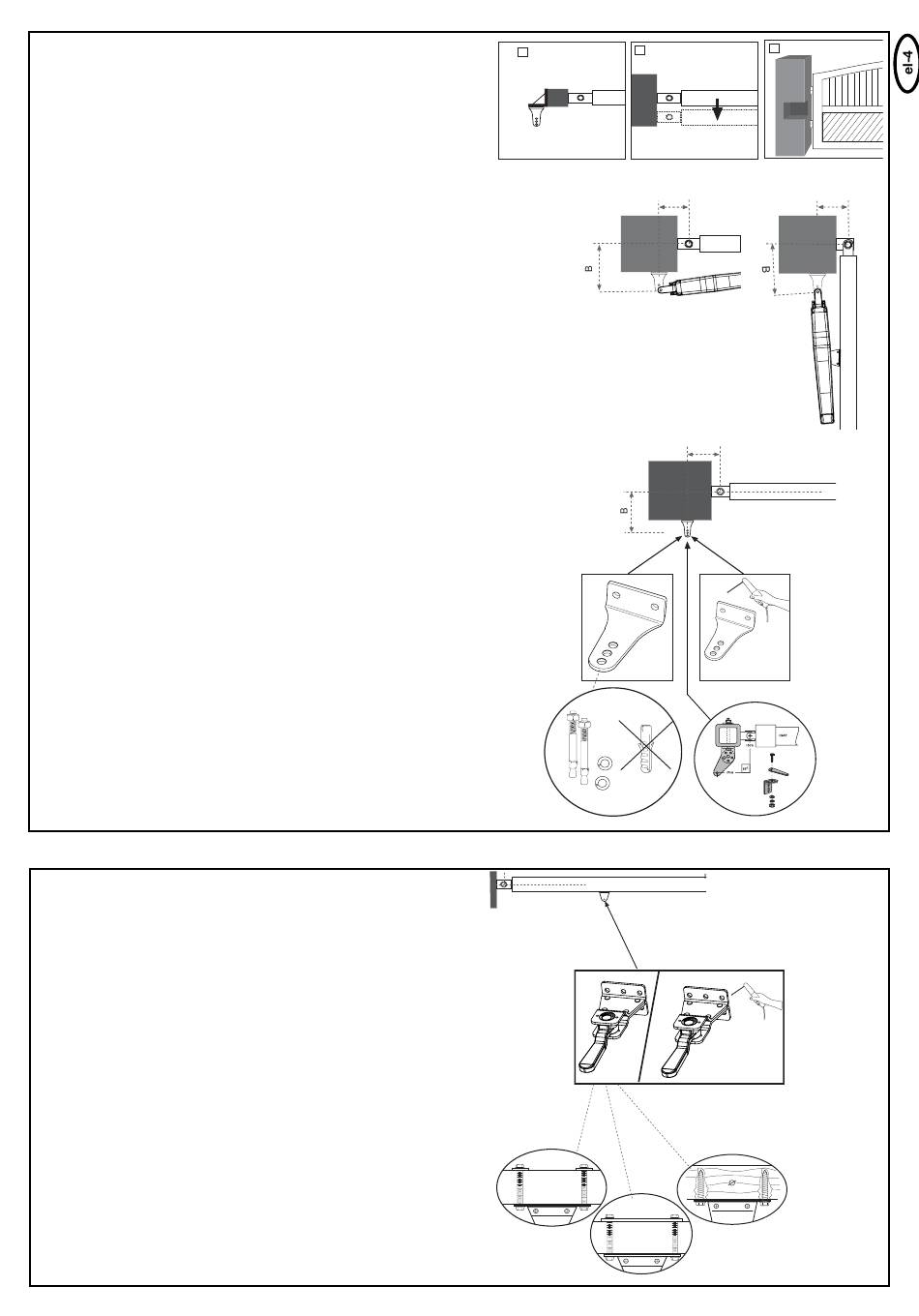

ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΣΤΗΡΙΓΜΑΤΩΝ
Διαβάστε πρώτα και τις τρεις παραγράφους που ακολουθούν
(Στήριγμα κολόνας, Στήριγμα θύρας, Διάσταση σύνδεσης). Είναι
σημαντικό να τοποθετηθεί ο μηχανισμός κίνησης σε οριζόντια θέση.
Η απόσταση μεταξύ του στηρίγματος κολόνας και του στηρίγματος
θύρας, η λεγόμενη «διάσταση σύνδεσης», είναι καθοριστικής
σημασίας για τη μελλοντική λειτουργία. Η εργασία αυτή χρειάζεται
μεγάλη ακρίβεια. Αν έχετε αμφιβολίες, τοποθετήστε τα στηρίγματα
προσωρινά, κρατήστε τα πάνω στη θύρα και μετρήστε την καλύτερη
θέση. Αφιερώστε αρκετό χρόνο σε αυτή τη φάση της εγκατάστασης.
ΣΤΗΡΙΓΜΑ ΚΟΛΟΝΑΣ
Η τοποθέτηση του στηρίγματος κολόνας σε σωστό σημείο είναι
καθοριστική για την μετέπειτα λειτουργία του συστήματος.
Καθορίζει επίσης την απόσταση του σημείου περιστροφής του μοτέρ
από το σημείο περιστροφής της θύρας και, επομένως, την γωνία
ανοίγματος. Υπάρχει η Διάσταση Α και η Διάσταση Β. Μην υποτιμάτε
την επίδραση αυτών των διαστάσεων στη λειτουργία και την κίνηση.
Προσπαθείτε να πετύχετε την καλύτερη τιμή για τη γωνία ανοίγματος
σε όλες τις περιπτώσεις και με όσο το δυνατόν μεγαλύτερη ακρίβεια.
Βλ. πίνακα για τις διαστάσεις A/B.
Αν η κολόνα δεν έχει αρκετό πλάτος, πρέπει να κατασκευαστεί μια
πλάκα στήριξης (A). Αν η κολόνα είναι πολύ παχιά (C), πρέπει να
δημιουργηθεί μια εσοχή ή να μετατοπιστεί η θύρα (B).
Υπόδειξη: Οι διαστάσεις A και B πρέπει να τηρηθούν
οπωσδήποτε, διαφορετικά το «ρύγχος» του μηχανισμού κίνησης
ενδέχεται να τρίβεται στη θύρα κατά το άνοιγμά της.
Η διάσταση ενδέχεται να χρειαστεί να διορθωθεί.
ΣΥΝΑΡΜΟΛΟΓΗΣΗ:
Πιο κατάλληλοι από τα χαλύβδινα ή τα πλαστικά ούπατ διασκελισμού
είναι τα στερεωτικά αγκύρωσης με κόλλα, με τα οποία μια ντίζα με
σπείρωμα κολλάται χωρίς τάσεις μέσα στον τοίχο. Σε περίπτωση
κολόνων από τούβλα, θα πρέπει να βιδωθεί μια μεγαλύτερη ατσάλινη
πλάκα, η οποία να καλύπτει μερικά τούβλα και πάνω στην οποία θα
συγκολληθεί το έλασμα του μεντεσέ. Το στήριγμα κολόνας διαθέτει 3
οπές για την τοποθέτηση του μηχανισμού κίνησης. Κανονικά
χρησιμοποιείται η ακραία εξωτερική οπή. Αν η κολόνα είναι πιο φαρδιά,
μπορούν να χρησιμοποιηθούν οι οπές που βρίσκονται προς τα μέσα.
Στην περίπτωση αυτή, το στήριγμα πρέπει να κοπεί, γιατί διαφορετικά
θα προκληθεί ζημιά στο μηχανισμό κίνησης.
ΣΤΗΡΙΓΜΑ ΠΟΡΤΑΣ
Στις ατσάλινες θύρες, όλες οι στερεώσεις πρέπει να γίνονται με
συγκόλληση ή με βίδες σε διαμπερείς οπές. Κατά το βίδωμα πρέπει
να χρησιμοποιούνται από την πίσω πλευρά είτε μεγάλες ροδέλες είτε
ένα έλασμα. Ο μηχανισμός ασκεί σε αυτήν την σύνδεση πολύ μεγάλη
δύναμη. Στις ξύλινες θύρες πρέπει να δημιουργούνται διαμπερείς
οπές στο πλαίσιο της θύρας, στο σημείο όπου θα συναρμολογηθεί το
στήριγμα θύρας. Όταν καταπονείται, το ξύλο υποχωρεί και η βιδωτή
σύνδεση χαλαρώνει. Λόγω της καταπόνησης και της κίνησης που
δημιουργείται, το ξύλο υποχωρεί ολοένα και περισσότερο, με
αποτέλεσμα η θύρα να μην κλείνει πλέον σωστά και να χρειάζεται
επιδιόρθωση. Τοποθετήστε ένα έλασμα ενίσχυσης από την έξω
πλευρά και μία από τη μέσα πλευρά της πόρτας, ώστε το ξύλο να
μην μπορεί να υποχωρήσει και να μην χαλαρώνει η σύνδεση.
Οι λεπτές ξύλινες θύρες χωρίς μεταλλικό πλαίσιο πρέπει να
ενισχύονται επιπρόσθετα, διότι διαφορετικά δεν αντέχουν σε
συνεχείς καταπονήσεις.
B
A
Για γωνία ανοίγματος: 90° - 105°
Διάσταση A: 12-13 cm
Διάσταση B: 13-14 cm
C
A A
A
min 6x50
