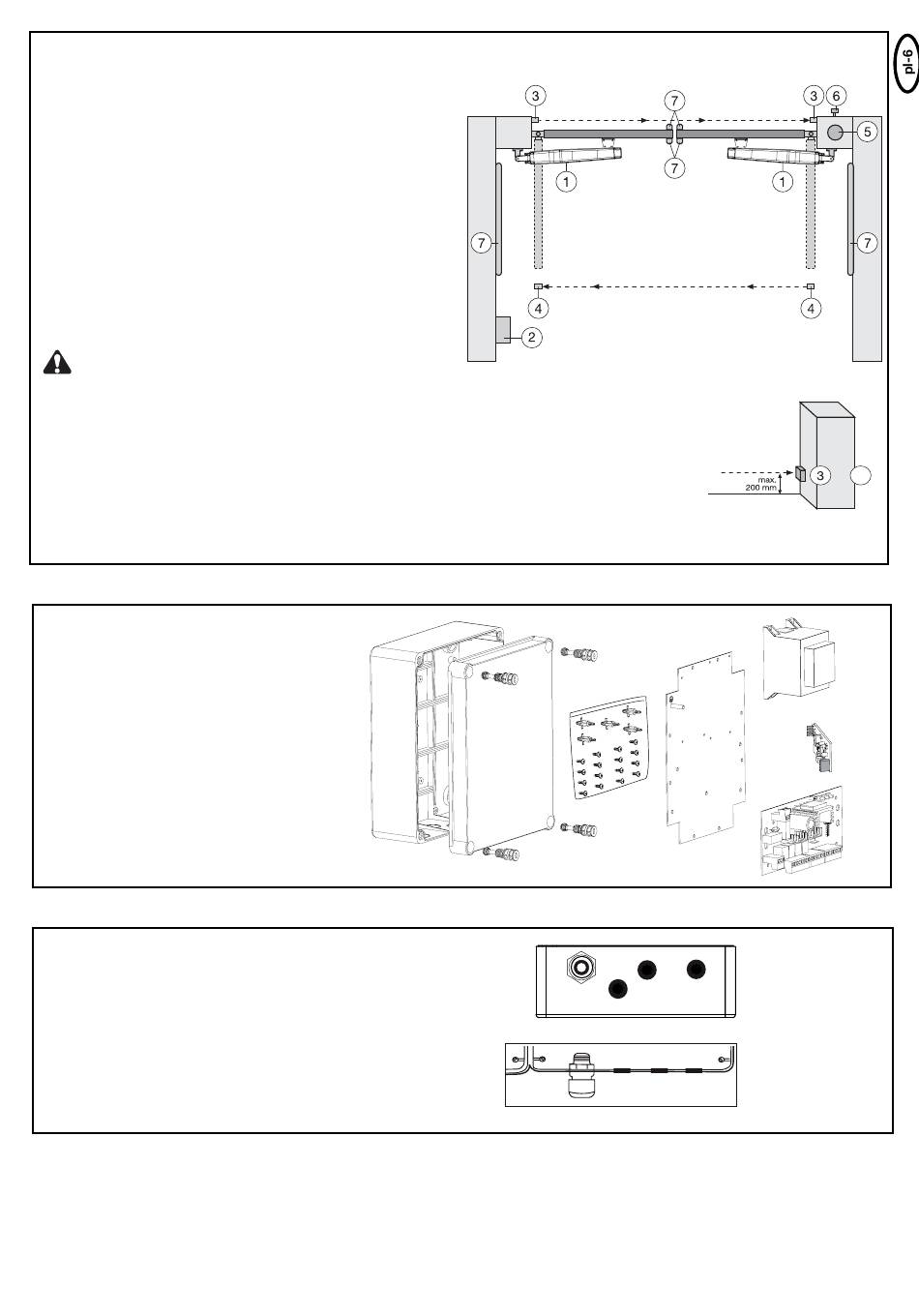

TYPOWA BUDOWA INSTALACJI

1. Silnik
2. Sterownik
3. Zapora świetlna (aktywna przy zamykaniu), wysokość maks. 200mm
Pierwsza zapora świetlna.
4. Zapora świetlna (aktywna przy otwieraniu / zamykaniu), wysokość
maks. 200 mm
Druga zapora świetlna (opcja).
5. Lampa migowa (opcja)
Ważna informacja optyczna, informująca o ruchu bramy.
6. Przełącznik kluczykowy lub zamek kodowy (opcjonalnie)
Umieszczany na zewnątrz. Brama może być otwarta kluczem lub po
wprowadzeniu kodu numerycznego.
7. Listwa stykowa (opcja)
Zabezpiecza bramę w razie dotknięcia. Listwy stykowe mogą być
umieszczone na bramie lub na słupkach. W razie potrzeby listwy
stykowe muszą być założone na wysokości nie większej, niż 2,5 m.
Sterownik spełnia wymagania najnowszych norm
europejskich (EN). Jedna z nich wymaga, aby siły zamykające
na krawędzi bramy nie przekraczały 400 N (40 kg) na ostatnich 500
mm od całkowitego zamknięcia bramy. Na odległości większej niż 500
mm maksymalna siła na krawędzi bramy może wynosić 1400 N (140
kg). Jeżeli nie ma możliwości spełnienia tych wymagań, należy
koniecznie umieścić listwę stykową do wysokości 2,5 m na bramie lub
na przeciwległym słupku (EN 12453).
Wskazówka:
W celu fachowego montażu instalacji najlepiej jest użyć akcesoriów wymienionych na stronie 2.
MONTAŻ SKRZYNKI STEROWNICZEJ
W skrzynce sterującej znajduje się wiele części:
- Skrzynka do montażu na zewnątrz
- Pokrywa skrzynki
- Sterownik
- Transformator
- Płyta podstawowa transformatora
- Przepust kablowy duży
- Przepust kablowy mały
- Zaciski mocujące
- Śruby 3,5x9,5 mm
- Zawiasy skrzynki
PRZYGOTOWANIE SKRZYNKI STEROWNICZEJ
Za pomocą śrubokrętu lub podobnego narzędzia proszę
wywiercić w obudowie urządzenia 4 otwory. Duży
przepust kablowy należy zamocować po lewej stronie,
pozostałe zaś w zaprezentowany sposób.
Wilgoć i woda zagrażają zniszczeniem sterownika.
Wszystkie otwory i przepusty kablowe muszą być
zamknięte w sposób wodoszczelny. Skrzynka
sterownicza z wbudowanym sterownikiem silnika musi
być montowana przepustami kablowymi do dołu.
1x
1x
1x
1x
1x
1x
3x
5x
17x
4x
