MOTORSTYRNINGENS TEKNISKA DATA
Spänning:
Transformator:
Utgång motor:
Matning tillbehör:
Arbetstemperatur:
Kapslingsklass:
PE
TRANSFORMER
230VAC
250V/2A
L
N
POWER SUPPLY
230VAC/50Hz
30VDC
230VAC
PE
230VAC
230/24VAC minst 60VA
24VDC max
24VDC - 100mA
-20ºC ÷ +55ºC
IP54
INPUT 24VAC
BRN GRN WHT YEL
MOTOR
MOTOR
MASTER
SECOND 24V/150mA
+ -

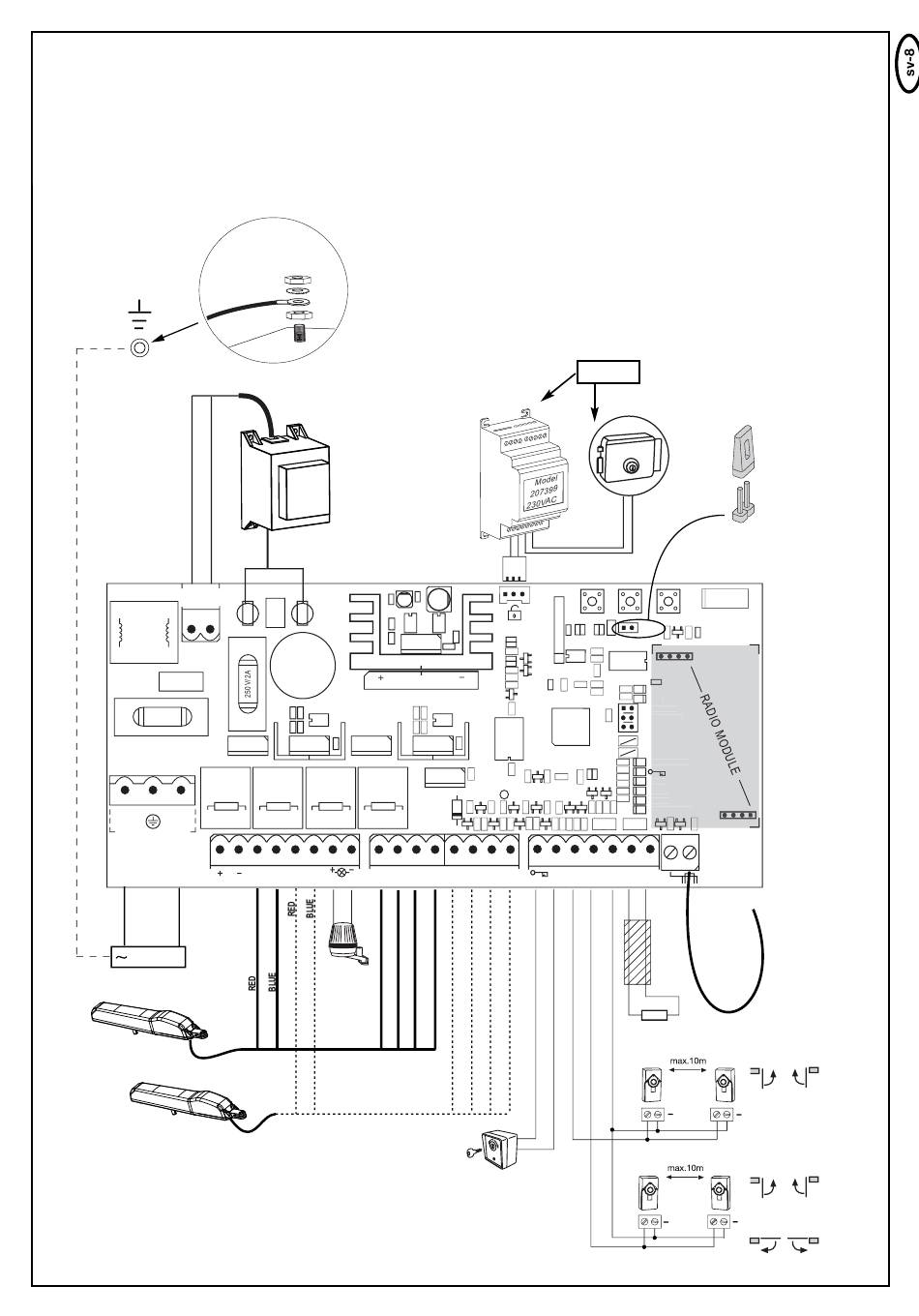

ANSLUTNING AV STYRNINGEN / ÖVERSIKT:
a. Börja med den ännu spänningslösa 230 Volt
matningskabeln på boxens vänstra sida.
b. Förbind matningsledningens jordledning med grundplattan. Anslut
alla andra kablar till styrningen.
c. För drivningarna: Använd kabel som är avsedd för användning
utomhus (grovlek: 0,75 mm).
Vid behov använd samma kabel dubbelt.
OBSERVERA: Kontrollera flera gånger, om motorns färgade ledningar
har anslutits korrekt, annars kan motorn ta skada eller fungerar den
inte ordentligt. Var särskilt försiktig vid användning av
förgreningsdosor.
Vi rekommenderar tillbehör: LA400-JB40E; sats för kabelförlängning
för en anläggning. Bestående av 12m kabel, 6-polig med lika färger
som motorn, förgreningsdosa IP65, kabelförskruvningar och
fastsättningsmaterial.
BRN GRN WHT YEL
COM PHOTO
MASTER
SECOND
option
Model
203285
P2
P1
P3
RADIO
CH1
CH1
CH2
CH2
1/2 MOTOR
MOTOR
STOP/8.2KΩ
OP/8.2KΩ
OPEN/PED
EN/PED
JP1
JP2
STOP/8.2KΩ
STOP/8.2KΩ
PHO 1
PHO 1
PHO 2
PHO 2
LEARN
EARN
DIAGNOSTIC
DIAGNOSTIC
COM STOP /
1
2
8.2KΩ
8.2
Ω
+
+
+
+
Antenna
+
