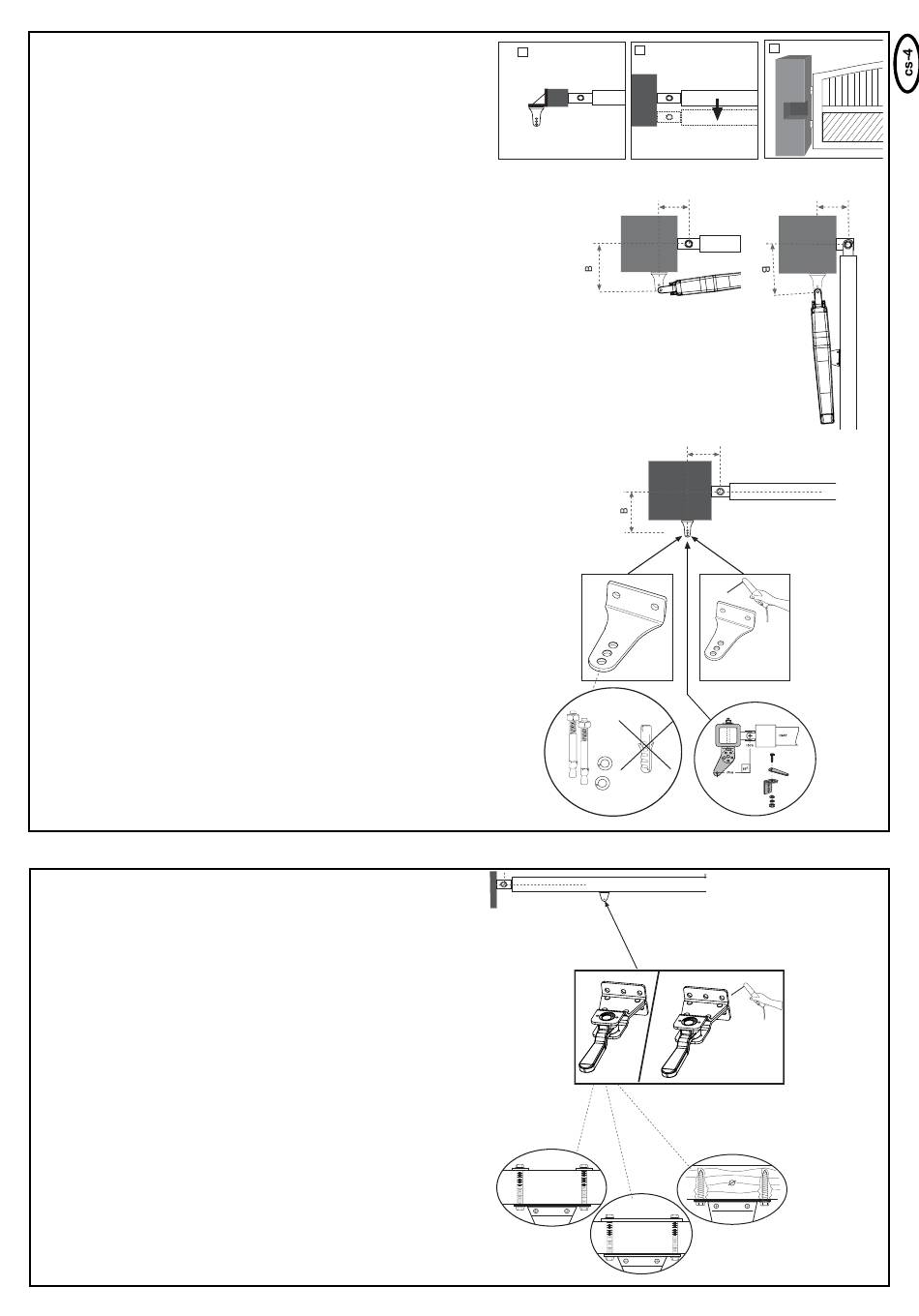

MONTÁŽ KOVÁNÍ
Nejprve přečtěte tři následující odstavce (Kování sloupku, Kování
brány, Hodnota upnutí). Je důležité, aby byl pohon namontován
vodorovně. Rozhodující pro pozdější funkci je odstup mezi kováním
sloupku a kováním brány – „hodnota upnutí". Zde je potřebná
precizní práce. Pokud si nejste jisti, umístěte na zkoušku kování pro
pohon, držte ho proti bráně a změřte nejlepší polohu. Rezervujte si
pro tuto fázi instalace dostatek času.
KOVÁNÍ SLOUPKU
Správné umístění kování sloupku je rozhodující pro pozdější funkci
zařízení.
Určuje odstup středu otáčení motoru od středu otáčení brány a tím
úhel otevření. Hovoří se o hodnotě A a hodnotě B. Nepodceňujte vliv
těchto hodnot na funkci a chod. Pokuste se dosáhnout nejlepší
hodnoty pro váš úhel otevření za všech podmínek a tak přesně, jak je
to jen možné. Viz tabulku hodnot A/B.
Pokud není sloupek dostatečně široký, musí být zhotovena adaptační
deska (A). Pokud je sloupek příliš široký (C), musí být provedeno
vybrání nebo posunutí brány (B).
Upozornění: Hodnoty A a B musí být bezpodmínečně dodrženy,
jinak se může „nos" pohonu při otevírání otřít o bránu.
Příp. musí být hodnota upravena.
MONTÁŽ:
Vhodnější než ocelové nebo plastové rozpínací hmoždinky jsou zde
nalepovací spojovací zakotvení, u kterých se stavěcí šroub se zářezem
nalepí bez napětí do zdiva. U zděných sloupků se má našroubovat
větší ocelová deska, která překrývá více cihel, a na ni se přivaří
závěsná deska. Kování sloupku má 3 otvory pro montáž pohonu.
Běžně se použije vnější otvor. Pokud je sloupek širší, budou použity
vnitřní otvory. V tomto případě musí být kování odříznuto, jinak bude
pohon poškozen.
KOVÁNÍ BRÁNY
U ocelových bran by mělo být upevnění navařeno nebo
přišroubováno. V případě přišroubování se musí použít na zadní
straně velké kotouče nebo deska. Síla, kterou pohon přenáší na toto
spojení je velmi velká. U dřevěných bran musí být rám brány v místě
montáže kování brány úplně provrtán. Dřevo pod zatížením povoluje
a sešroubování se uvolňuje. Vlivem zatížením a následného pohybu
povoluje dřevo stále více, až se již brána nezavírá správně a je nutná
oprava. Namontujte na vnější a vnitřní stranu brány posilovací desku,
aby nedošlo k povolení dřeva a uvolnění spoje.
Tenké dřevěné brány bez kovových rámů musí být dodatečně
posíleny, protože jinak by nevydržely trvalé namáhání.
B
A
Pro úhel otevření: 90° - 105°
Hodnota A: 12-13 cm
Hodnota B: 13-14cm
C
A
A
A
min
6x50
