VILKKUVALO (LISÄVARUSTE)
Ohjaukseen voidaan kytkeä vilkkuvalo, joka varoittaa liikkuvasta
portista. Valo tulee asentaa mahdollisimman ylös ja selvästi
näkyviin. Ohjaus lähettää jatkuvan signaalin, jonka lamppu muuttaa
vilkunnaksi.
Kaapelin läpimitta: vähintään 0,5 mm².
Jännite: 24 V DC
RADIOLÄHETIN

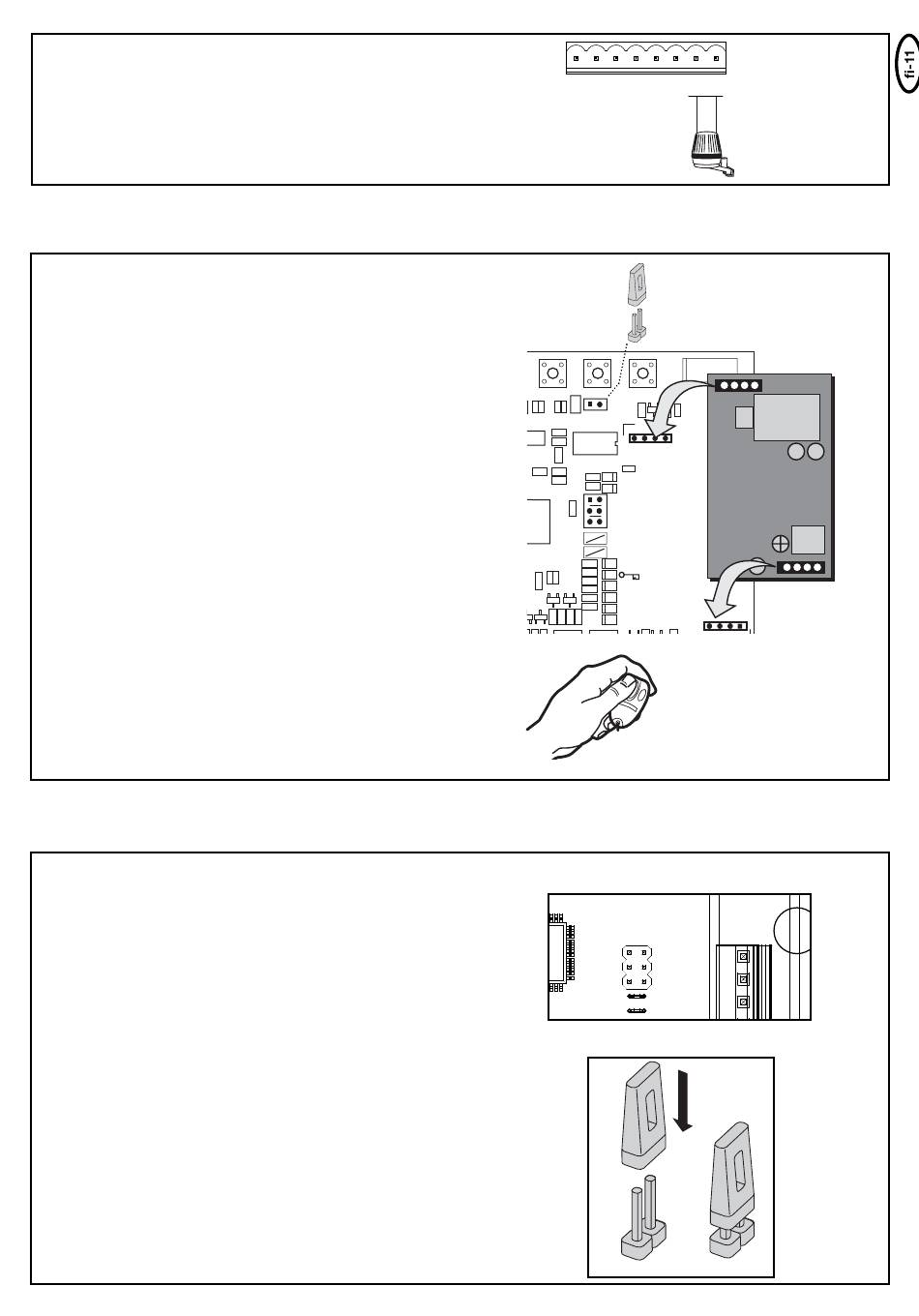

Aseta radiolähetinmoduuli suunniteltuihin pinneihin, mikäli se ei ole
asennettu etukäteen valmiiksi.
KAUKOSÄÄTIMIEN OHJELMOIMINEN / PYYHKIMINEN
Vastaanottimessa on 2 kanavaa CH1 ja CH2. Molempien kanavien
käyttö mahdollistaa sekä yksisiipisen että kaksisiipisen käytön.
Esimerkki: saataessa CH2 = P2 kaukosäätimen signaali, avautuu vain
1 siipi. Käyttäessäsi kaukosäätimen lisäpainiketta CH1 = P1 avautuvat
molemmat siivet.
OHJELMOINTI
- työnnä pistokesilta pistokepaikkaan "RADIO"
- signaalin tallentamiseksi paina samanaikaisesti haluttua
kaukosäätimen painiketta ja opetuspainikkeita P1 tai P2 ohjaimessa.
- Kun painikkeita P1 tai P2 painetaan välähtää LED ja sammuu jälleen
kun tallennus on tapahtunut.
- Toista nämä työvaiheet kaikille kaukosäätimille (kanavaa kohden
voidaan ohjelmoida maksimissaan 180 kaukosäädintä).
Ohje: varmista, ettei ohjelmoida kaukosäätimeen samoja näppäimiä
CH1:ssä ja CH2:ssa; muuten laite ei toimi oikein. Toista ohjelmointi
mikäli välttämätöntä.
- lopettamiseksi: vedä pistokesilta jälleen pistokepaikasta "RADIO"!
PYYHKIMINEN
- työnnä pistokesilta pistokepaikkaan "RADIO"
- paina ohjelmointipainikkeita P1 tai P2 noin 10 sekuntia kunnes
valvonta-LED jälleen sammuu. Kaikki tähän kanavaan ohjelmoidut
kaukosäätimet on nyt pyyhitty.
- vedä pistokesilta jälleen pistokepaikasta "RADIO"!
Siltaukset/jumpperit
1 / 2 Moottori
1 käyttölaite tai 2 käyttölaitetta kytketty ohjaukseen.
Vapaa: Molemmat moottorit on kytketty.
Sillattu: Vain 1 moottori on kytketty.
STOP/8,2KOhm
Määrittelee, käytetäänkö liitäntää STOP/8,2KOhm pysäytyskytkimenä
vai kosketuslistakytkimenä. Pysäytyskytkinkäytössä kaikki liikkeet
pysäytetään, kun tähän on kytketty kytkin. Kun liitäntää käytetään
kosketuslistojen (kumilista) 8,2 kilo-ohmin turvatulona, portinpuoliskon
suuntaa vaihdetaan sekunniksi.
Vapaa: Tehdasasetus 8,2 KOhm.
Tällöin on kytkettävä kosketuslista tai liittimessä oltava 8,2 kilo-ohmin
vastus.
Sillattu: Käytössä pysäytyskytkimenä. Tällöin tulee tehtaalla
asennettu 8,2 kilo-ohmin vastus poistaa ja korvata sopivalla
kytkimellä (lisävaruste) tai kaapelisillalla.
OPEN/PED
Määrittelee, avataanko avainkytkimellä vain yksi portinpuolisko
(master) vai molemmat.
Vapaa: Vain moottori 1, master
-
+
Sillattu: Molemmat käyttölaitteet
-
+
MOTOR
MOTOR
24V/150mA
30VDC
MASTER
SECOND
/ LAMP
+ -
P2
P1
P3
RADIO
CH1
CH2
1/2 MOTOR
STOP/8.2KΩ
OPEN/PED
JP1
JP2
STOP/8.2KΩ
PHO 1
PHO 2
LEARN
DIAGNOSTIC
1/2 MOTOR
STOP/8.2K
Ω
OPEN / PED
JP1
JP2
B
R
8
