LiftMaster SCS200 Mechanische Installation Seite 117

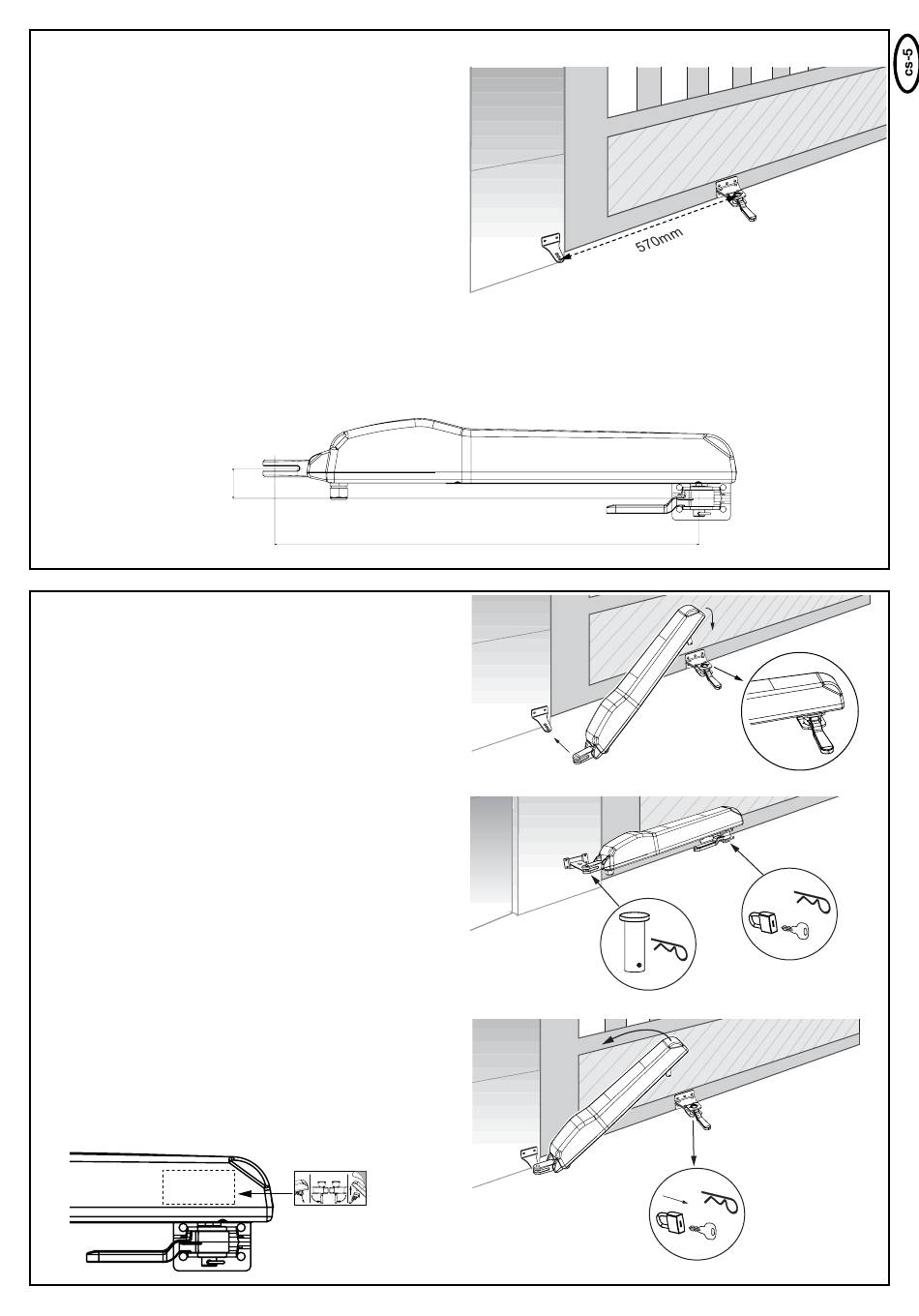

HODNOTA UPNUTÍ
Odstup mezi kováními se nazývá hodnota upnutí. Je-li brána zavřena,
nachází se unášeč na vřetenu v přední části, během otvírání se
posunuje dozadu.
UPOZORNĚNÍ: Za každých okolností dodržujte hodnotu upnutí! Hodnoty
viz obrázek
Před montáží kování naměřte přesně hodnotu upnutí.
1. Bránu úplně zavřete.
2. Namontuje pohon na již namontované kování sloupku.
3. Pohon je nastaven v pracovní poloze BRÁNA ZAVŘENA (vzdálenost
1-2 cm od předního konce).
4. Nastrčte doraz brány na pohon a zajistěte.
5. Otočte odjišťovací páku na kování brány ve směru sloupku brány.
6. Přidržte pohon s kováním na bráně a označte si místo montáže
kování. Dbejte na výšku kování sloupku, tak bude při
pozdější montáži pohon vodorovný. (Tyto kroky instalace ulehčí pomoc
druhé osoby.)
Upozornění:
Pohon musí být namontován vodorovně. Tím se mezi kováním sloupku a kováním brány vytvoří výškový rozdíl přibližně 41 mm.
41mm
MONTÁŽ HNACÍCH RAMEN
Po montáži kování brány může být instalován pohon. Otočte
odjišťovací páku brány přibližně o 90 stupňů k sobě. Nasaďte pohon.
Zajistěte čep závlačkou. Otočte odjišťovací páku ve směru sloupku.
Nyní by brána měla být trochu otevřena. To bude později upraveno
během funkce učení (načtení dráhy).
Upozornění:
- Čepy brány musí být lehce namazány běžným tukem.
- Nelze-li pohon připevnit, protože brána je již zcela zavřena, může to
být upraveno také během funkce učení (načtení dráhy).
Pokud se jedná o více než 5-10 mm, měla by se pro jistotu přeměřit,
příp. upravit, hodnota upnutí.
- Pohony se mohou hýbat pouze díky elektrické energii!
Mechanické otáčení může pohony poškodit!
Elektrická kabeláž a řídicí elektronika musí být nejprve zcela
připojeny. (Viz: Kabeláž řídicí elektroniky/přehled)
ODJIŠTĚNÍ / MANUÁLNÍ PROVOZ BRÁNY
Při výpadku proudu může být pohon odjištěn. Pod pohonem brány se
nachází černá páka. Otočte touto pákou k sobě. Vytáhněte čep se
závlačkou pod kováním brány. Zdvihněte pohon silným trhnutím
NAHORU a položte jej bokem. Pokud je pohon zajištěn zámkem
(volitelná možnost) místo čepem se závlačkou, musí se nejprve
zámek odemknout a odstranit. Zámek musí být chráněn před vlhkostí,
aby v zimě nezamrzl.
Upozornění: Funkci odjištění je nutno každý měsíc kontrolovat.
570mm
1 2
