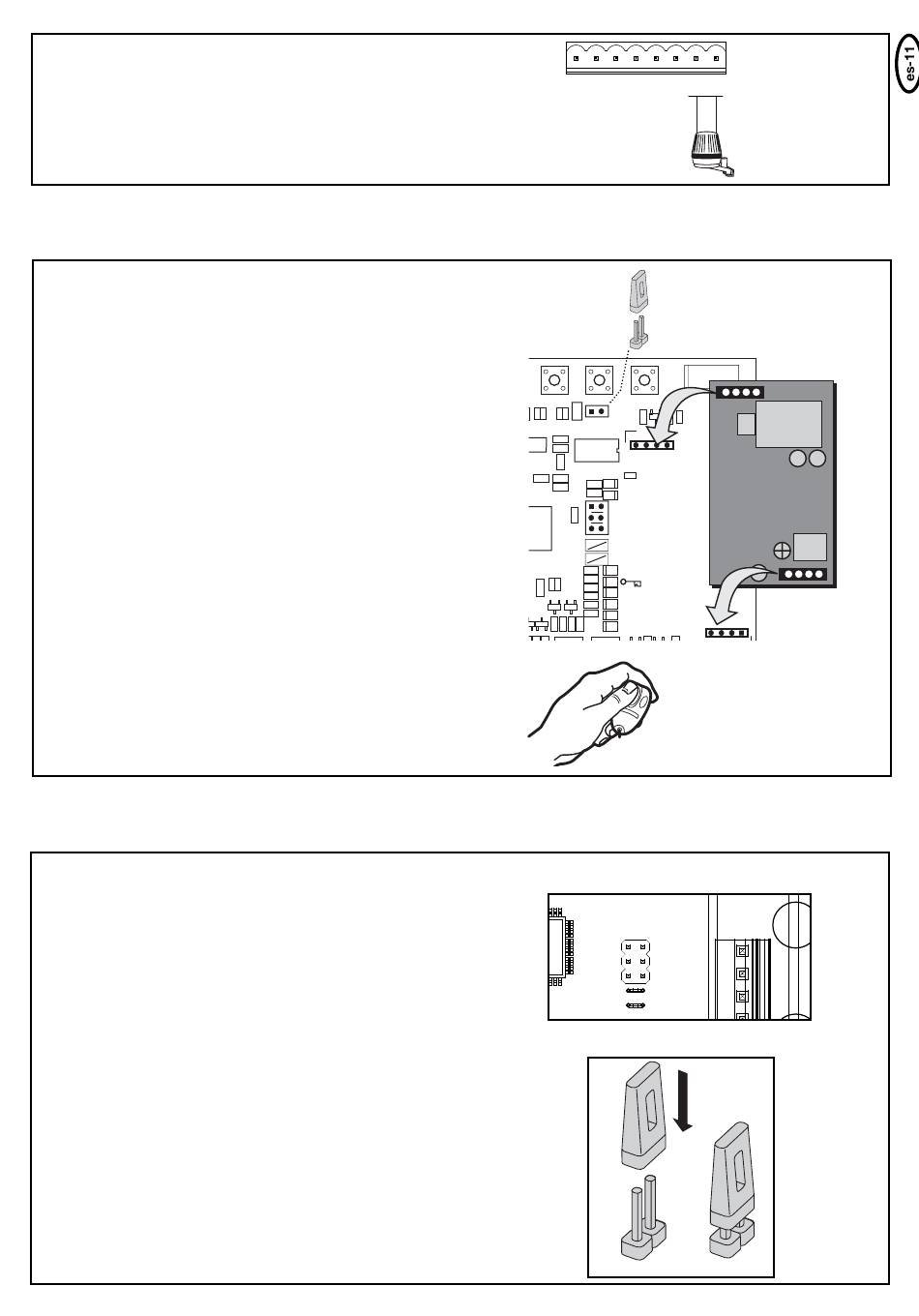

LÁMPARA INTERMITENTE (OPCIONAL)
Se puede conectar una lámpara intermitente al mando. Advierte a
personas frente a la puerta en movimiento. La lámpara intermitente se
debe colocar lo más elevada y visible posible. El mando emite una
señal constante que es transformada por la lámpara en un encendido
intermitente.
Sección del cable: 0,5mm² o mayor.
Tensión: 24V DC
MÓDULO DE RADIO
Colocar el módulo de radio en los enchufes, si no está ya colocado.
PROGRAMAR / BORRAR DE TELEMANDOS
El receptor tiene dos canales CH1 y CH2. El uso de los dos canales
permite de abrir un solo batiente o de los dos. Por ejemplo si CH2 =
P2 recibe la señal del telemando se abre solamente 1 batiente.
Cuando se usa un otro boton del telemando con CH2 se abran
los dos batientes.
PROGRAMACIÓN
- Conectar el puente de enchufe sobre "Radio"
- Para memorisar una señal pulse al mismo tiempo el boton que usted
quiere del telemando y la tecla P1 o P2 del cudro.
- Cuando pulsa las teclas P1 o P2 una LED va destallar y apagarse
una vez la memorización terminada.
- Repite estos pazos para todos los telemandos. ( Se pueden
programar hasta 180 telemandos por canal).
Advertencia : Mire que el mismo botén de un telemando no sea
programada sobre el mismo canal CH1 y CH2, sino no va funzionar
correctamente. Repite la programación si es necesario.
- Para terminar : Retirar el puente de enchufe sobre "Radio".
BORRAR
- Conectar el puente de enchufe sobre "Radio"
- Pulse la tecla P1 o P2 pour 10 segundos hasta que la LED de control
se apague. Todos los telemandos que esta tecla habra memorizada
sera borrados.
- Retirar el puente de enchufe sobre "Radio".
Puentes de conexión / Jumper
1 / 2 Motor
1 accionamiento o 2 accionamientos conectados al mando.
Libre: Ambos motores conectados
Puenteado: sólo conectado 1 motor
STOP/8,2 Kohmios.
Definición de si la conexión STOP/8,2Kohmios se emplea como
interruptor de parada o como interruptor de regleta de contacto.
Como interruptor de parada se detiene cualquier movimiento con el
interruptor conectado. Como entrada de seguridad de 8,2 Kohmios
para regletas de contacto (regleta de goma) la hoja se invierte
durante un segundo.
Libre: Ajuste en fábrica como 8,2 Kohmios.
En este caso, tiene que estar conectada una regleta de contactos o
la resistencia de 8,2 Kohmios tiene que estar incorporada en el borne
Puenteado: Como interruptor de parada, en este caso hay que quitar
la resistencia de fábrica de 8.2 Kohmios y reempmazarla por un
interruptor adecuado (accesorio) o puente de cable.
OPEN/PED
Define si el interruptor de llave sólo abre una hoja (Master) o ambas
-
+
hojas.
Libre: sólo el motor 1 Master
Puenteado: ambos accionamientos
-
+
MOTOR MOTOR 24V/150mA
30VDC MASTER
SECOND / LAMP
+ -
P2
P1 P3
RADIO
CH1
CH2
1/2 MOTOR
STOP/8.2KΩ
OPEN/PED
JP1
JP2
STOP/8.2KΩ
PHO 1
PHO 2
LEARN
DIAGNOSTIC
1/2 MOTOR
STOP/8.2K Ω
OPEN / PED
JP1
JP2
B
R
