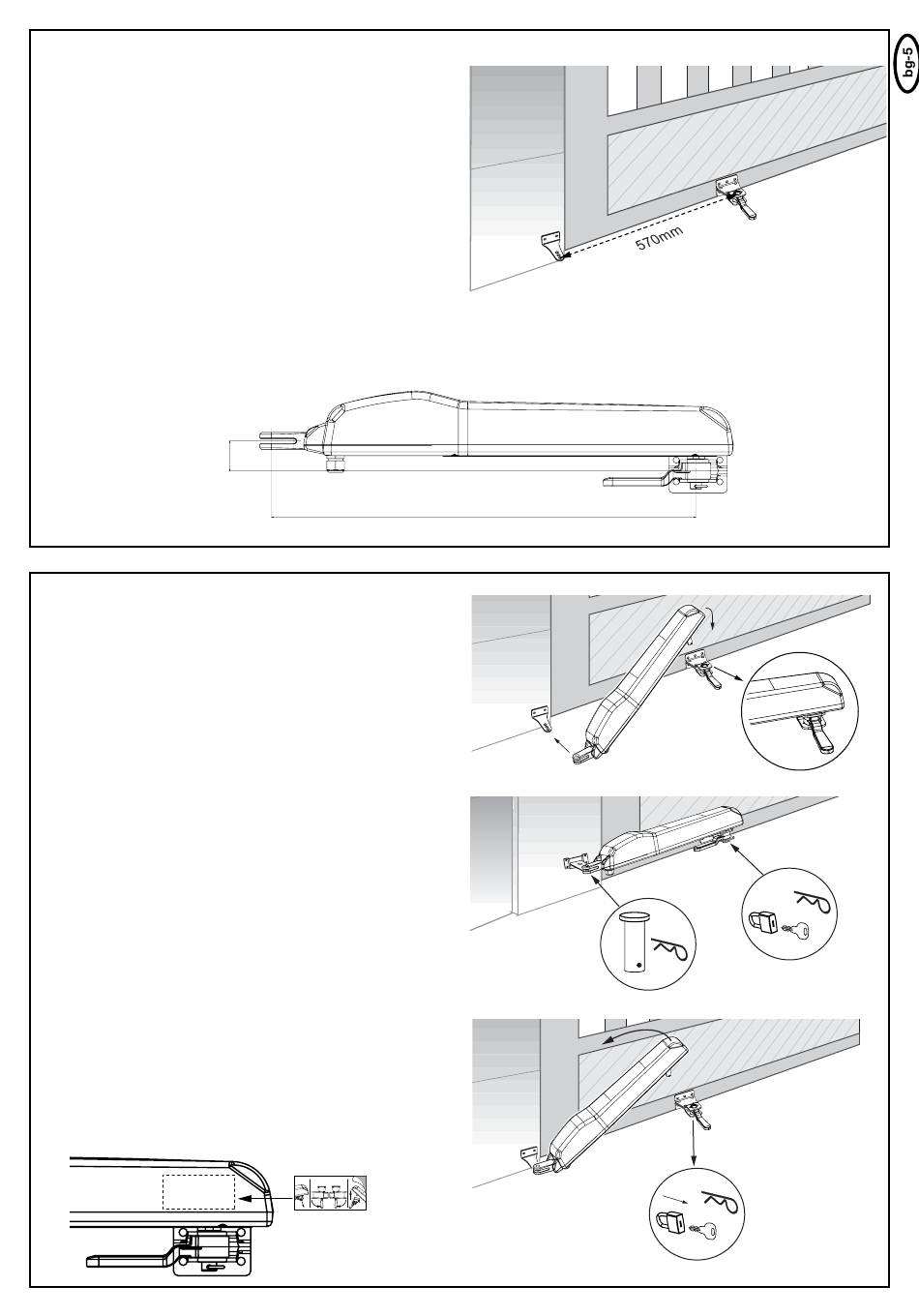

РАЗСТОЯНИЕ МЕЖДУ ПАНТИТЕ
В затворено състояние на вратата захващащият елемент е върху
шпиндела в предната част и по време на отваряне се връща назад.
УКАЗАНИЕ:Спазвайте разстоянието между пантите при всички
случаи! Размери виж фигурата
Преди монтажа на пантите точно измерете разстоянието между тях.
1.Затворете напълно вратата
2.Монтирайте задвижващо устройство на вече монтираните панти на
колоната.
3. Задвижващото устройство е настроено в позиция от
производителя.
Затворена врата (1-2см отдалечено от предния край).
4.Поставете пантата на вратата на задвижващото устройство и го
обезопасете
5. Завъртете деблокиращия лост на пантите на вратата по посока на
колоната
6.Задръжте задвижващото устройство с пантата върху вратата и
отбележете мястото на монтиране на пантата. Спазвайте височината
на пантата на колоната, за да може след това задвижващото устройство да се монтира хоризонтално (С помощта на втори човек тези
действия по монтажа се извършват по-лесно)
Указание: Задвижващото устройство трябва да се монтира хоризонтално. Така се образува изместване от 41 мм. във височината
между пантата на колоната и пантата на вратата.
41mm
МОНТАЖ НА ЗАДВИЖВАЩИТЕ РАМЕНЕ
Ако пантите на вратата са монтирани, може да се постави
задвижването. Завъртете деблокиращия лост на вратата на
около 90 градуса към себе си. Поставете задвижващото
устройство.
Осигурете болта посредством шплента. Завъртете деблокиращия
лост по посока на колоната. Готово.
Вратата трябва да е леко отворена. При програмирането по-
късно това ще се коригира.
Указания:
- Болтовете на вратата трябва леко да се смажат със стандартно
масло.
- Ако задвижващото устройство не може да се постави, защото
вратата е плътно затворена, това също може да се коригира при
движението за програмиране. Ако се касае за повече от 5-10 мм,
заради безопасността трябва още веднъж да се измери
разстоянието между пантите или да се коригира.
- Задвижващите устройства могат да се задвижат само с
електричество! Механично въртене може да повреди
задвижващите устройства
Електрическите кабели и управлението трябва първо да се
свържат напълно (виж: Окабеляване на управлението/Преглед)
ДЕБЛОКИРАНЕ/РЪЧНО ПРИДВИЖВАНЕ НА ВРАТАТА
При прекъсване на захранването задвижващото устройство може
да се деблокира. Под задвижващото устройство на вратата има
черен лост. Завъртете този лост към себе си.
Издърпайте болта със шплент, който се намира под пантата на
вратата. Повдигнете със силен тласък задвижващото устройство
НАГОРЕ , извадете го и го оставете встрани.
Ако задвижващото устройство е осигурено с ключалка (по избор)
вместо с болт със шплент, първо отстранете ключалката с
помощта на ключ. Ключалката трябва да се предпази от влага, за
да не замръзва през зимата
Указание: Функцията на деблокирането трябва да се проверява
всеки месец.
570mm
1 2
