LiftMaster SCS200 Mechanische Installation Seite 186

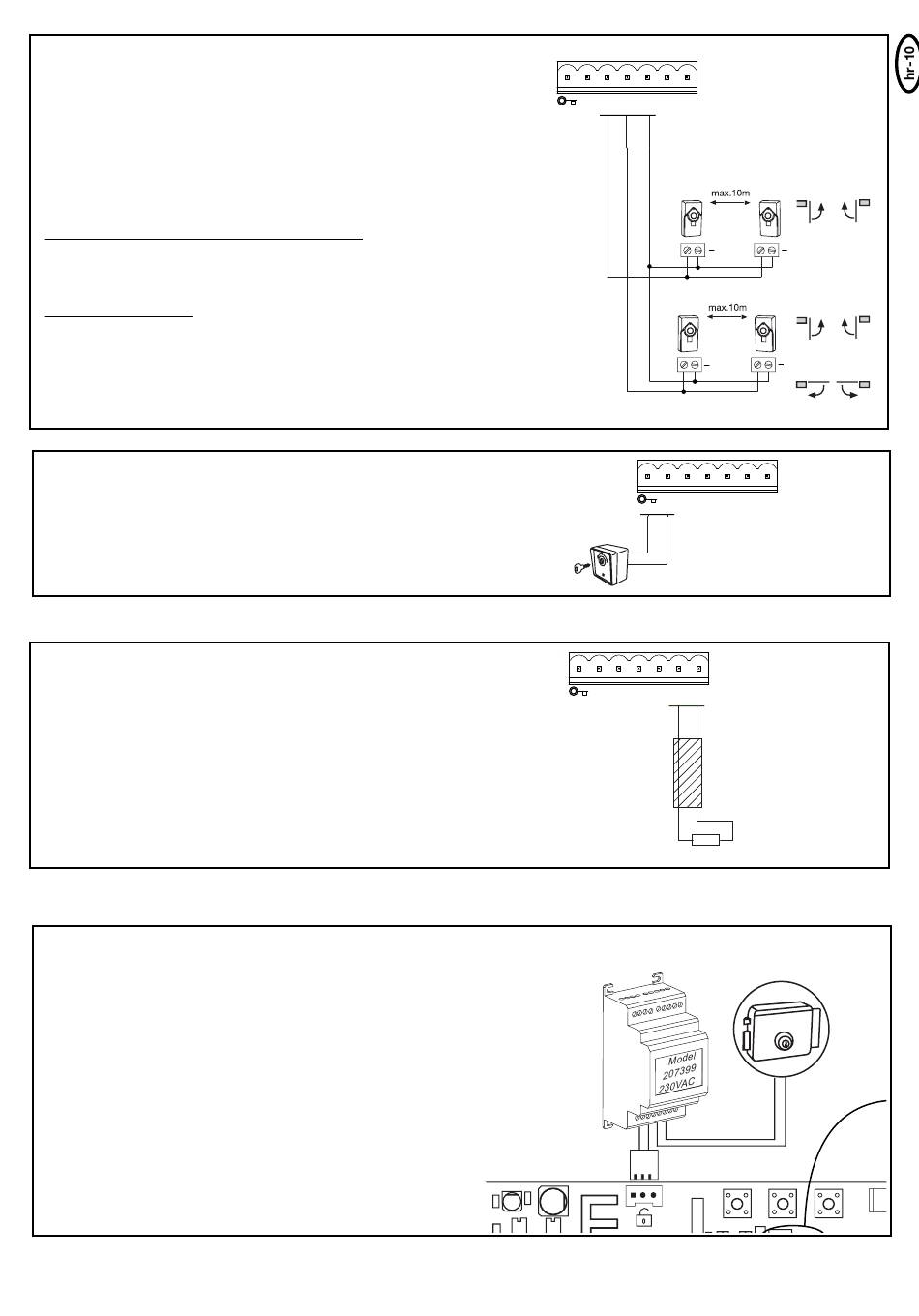

ORMARIĆI ZA SVJETLA (NIJE OBAVEZNO)
Ormarići za svjetla služe osiguranju vratiju i moraju se koristiti. Mjesto
montaže ovisi o konstrukciji vratiju. Prema EN12453 par ormarića za
svjetla potrebno je instalirati s vanjske strane na visini od 200mm a
aktiviranim "Zatvoreno". Ormarići za svjetla sastoje se od odašiljača i
prijemnika te moraju biti položeni jedan nasuprot drugoga. Ormarić za
svjetla na zid se pričvršćuje pomoću malih vijaka i zavrtača. Ako je
omogućena funkcija "Automatsko zatvaranje", mora se instalirati ormarić
za svjetla Chamberlain-Failsafe. Sustav Chamberlain –Failsafe (2-kabelski
sustav) na obje strane sadrži maleni LED (svjetlo) vidljiv s vanjske strane
koji pokazuje stanje ormarića za svjetla.
Dijagnoza na ormariću za svjetla Chamberlain-Failsafe
LED konstant = OK
LED treperi=Ormarić za svjetla zaprječuje upravljač
LED isključen = Nema struje, neispravan priključak ili raspored polova
Dijagnoza na upravljaču
LED PHOTO1, 2 isključen = OK ormarić za svjetla nije priključen
LED PHOTO1, 2 konstantno uključen= OK
LED PHOTO1, 2 treperi= Upravljač zapriječen
TIPKOVNICA / PREKIDAČ KLJUČA (NIJE OBAVEZNO)
Upravljač / pogon može se aktivirati tipkovnicom ili prekidačem
ključa. 1-krilni ili 2-krilni otvori moguće je podesiti podešavanjem
premosnica. (Priključak: simbol ključa i COM)
KONTAKTNA POLUGA (NIJE OBAVEZNO)
Na upravljač se može priključiti kontaktna poluga, koja funkcionira
na principu 8,2K oma, što znači da je za 8,2K oma veći otpor
pričvršćen na kraju kontaktne poluge. On garantira stalnu provjeru
strujnih krugova. Upravljač se dostavlja s ugrađenim otpornikom od
8,2K oma. Većina kontaktnih poluga spojeno je serijski.
Poprečni presjek kabela: 0,5mm2 ili veći.
ELEKTROZAKLJUČAVANJE (NIJE OBAVEZNO)
Upravljač nudi mogućnost primjene elektronske brave od 12V.
(Vodovi za e-bravu su priloženi).
Pritom je potrebno na glavni upravljač priključiti pomoćni upravljač
za elektronsku bravu.
Pomoćni upravljač pričvrstite pored adaptera upravljača na postolju.
Otvorite kućište i postavite sve potrebne električne spojeve.
Prekidač pomoćnog upravljača ukopčajte na mjesto sa simbolom
ključa.
-
+
-
+
-
+
-
+
-
+
COM PHOTO COM STOP/*
1 2 8.2 Ω
8.2
Ω
+ +
+ +
COM PHOTO COM STOP/*
1 2
COM PHOTO COM STOP/*
1 2 8.2 Ω
8.2
Ω
P1
+
8.2 Ω
Model
203285
P2
P3
