Skôr, Ako Začnete - LiftMaster SCS200 Mechanische Installation

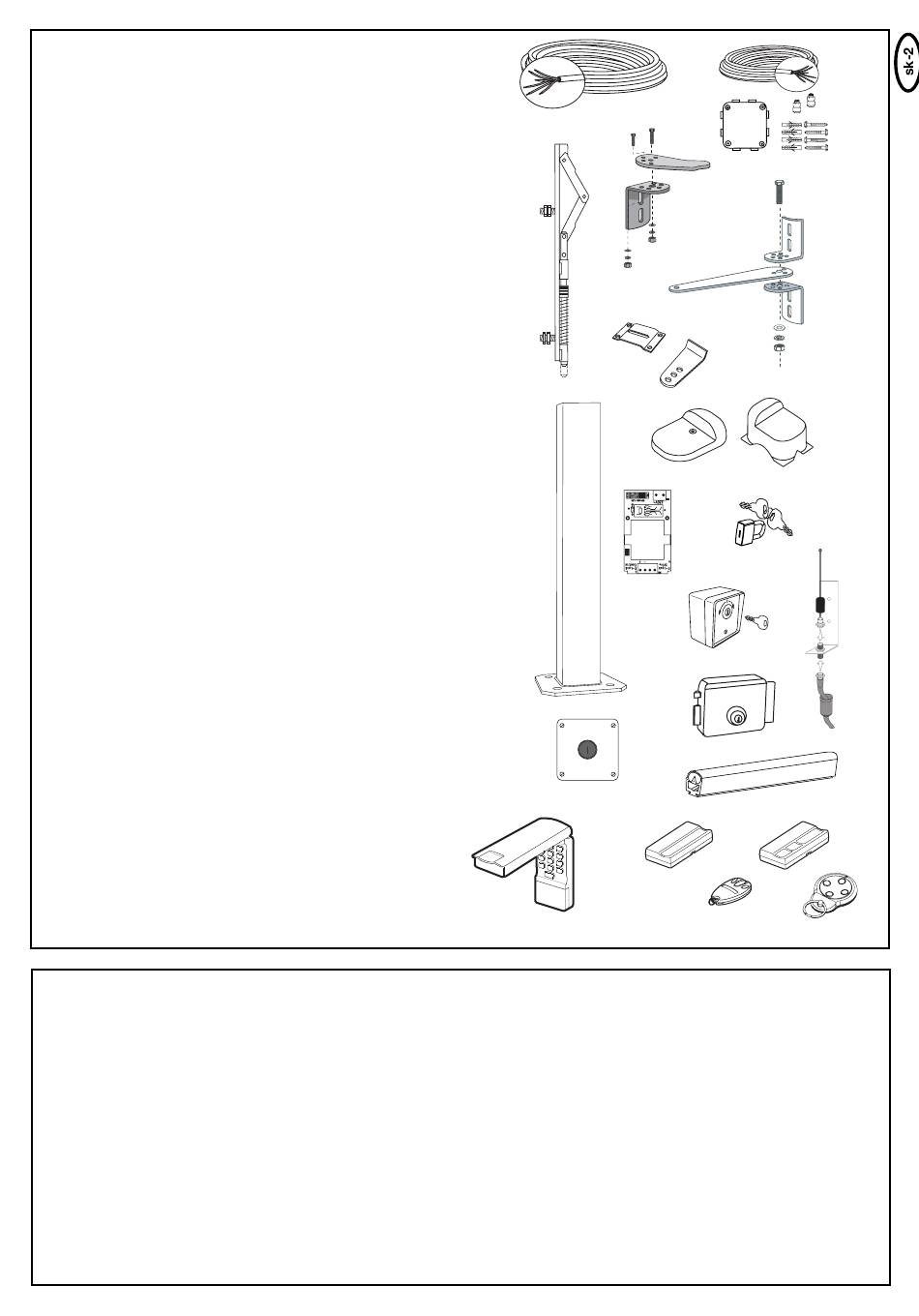

INŠTALAČNÉ PRÍSLUŠENSTVO, KTORÉ JE K DODANIU
1. 041ASWG-0482-50 50m kruhový pripojovací kábel, 6-pólový
pre vonkajšiu oblasť. Pokládka možná
bez prázdnej rúrky s rovnakými farbami
ako pohon
2. LA400-JB40E súprava na predĺženie kábla pre
zariadenie. Pozostávajúca z 12m kábla,
6-pólového s rovnakými farbami,
zásuvky rozdeľovača IP65, káblových
skrutkových spojov a upevňovacieho
materiálu.
3. Kovanie stĺpikov PROFI 2-dielne s veľkou úložnou platňou so 4
otvormi 041ASWG-0092,041ASWG-0090
4. Kovanie stĺpikov 207917 pre kruhové stĺpiky
5. Kovanie stĺpikov 50-19503 pre brány otvárajúce sa
smerom von
6. Uzamykateľný zámok 55124VO (na kus/2x kľúčik)
7. Elektrický zámok
8. Transformátor pre elektrický zámok 207399
9. Zistenie do zeme 203339 (v spojení s elektrickýmzámkom)
10. Zemné zarážky 203315 pre krídlo (štandard) a 203322
(vysoko)
11. Kontaktná lišta 600046 súprava 2,5m Súprava
kontaktných líšt 2,5m gumový profil
2,5m upevňovacia koľajnica
Montážna súprava (600060) bude
potrebná pre každú kontaktnú lištu
600053 20m gumový profil (malý)
600077 20m upevňovacia koľajnica
600077-1 2m upevňovacia koľajnica
12. Stojaci stĺpik 600008 jednotlivo pre svetelnú závoru
530mm
13. Spínač núdzového zastavenia 600084 PVC-kryt, IP65
14. Spínač s kľúčikom 100034 2-príkazový, podomietkový
100041 2-príkazový, nadomietkový
15. Vonkajšia anténa ANT4X-1LM
16. Ručný vysielač 94330E 1-kanálový
94333E 3-kanálový
94334E 4-kanálový Mini
94335E 3-kanálový Mini
17. Zámok s kódom 9747E
SKÔR, AKO ZAČNETE
Pohon potrebuje na strane miesto pre ramená a montáž. Dávajte prosím pozor na to, aby toto bolo k dispozícii.
Zaťaženie vetrom: Už menej vetra môže mať za následok, aby pohon reverzoval (bezpečnostné reverzovanie), pretože sily, ktoré na bránu
pôsobia, sú veľmi vysoké. To platí predovšetkým pre brány, ktoré neprepúšťajú vietor. Upozornenie: V každom prípade by sa mal elektrický
zámok namontovať v spojení so zaistením do zeme, aby sa pohon odľahčil. V extrémnom prípade môže silný vietor ohnúť kovania a poškodiť
bránu a/alebo pohon!
Existuje veľa faktorov, ktoré sú rozhodujúce pre výber správneho pohonu. Vychádzajúc z dobre fungujúcej brány predstavuje „spustenie"
najväčšiu ťažkosť. Ak je brána v pohybe, má väčšinou značne menšiu potrebu sily.
• Veľkosť brány: Veľkosť brány je veľmi dôležitý faktor. Vietor môže bránu brzdiť alebo nadmerne napnúť a intenzívne zvýšiť potrebu sily.
• Hmotnosť brány: Údaj hmotnosti brán predstavuje iba približnú charakteristickú hodnotu, ktorá sa môže veľmi intenzívne odlišovať od
skutočnej potreby. Funkcia je dôležitá.
• Vplyv teploty: Nízke vonkajšie teploty môžu sťažiť spustenie (zmeny pôdy atď.) alebo mu môžu zabrániť. Vysoké vonkajšie teploty môžu skôr
vyvolať tepelnú ochranu (cca 135°C).
POZOR: Pohony neboli dimenzované na to, aby pracovali trvalo na maximálnej dobe zapnutia (trvalá prevádzka). Pohon bude príliš teplý a
vypne, až sa znova dosiahne zapínacia teplota. Vonkajšia teplota a brána predstavujú dôležité veličiny pre skutočnú dobu zapnutia.
