Power Supply - LiftMaster SCS200 Mechanische Installation

DATI TECNICI DELLA CENTRALINA
Tensione:
Trasformatore:
Uscita motore:
Alimentazione accessorio:
Temperatura di esercizio:
Classe di protezione:
PE
TRANSFORMER
230VAC
250V/2A
L N

POWER SUPPLY

230VAC/50Hz
230VAC
PE
230 VAC
230/24 VAC min. 60 VA
24 VDC max
24 VDC – 100 mA
-20ºC ÷ +55ºC
IP54
INPUT 24VAC
BRN GRN WHT YEL
MOTOR MOTOR
30VDC MASTER SECOND 24V/150mA
+ -

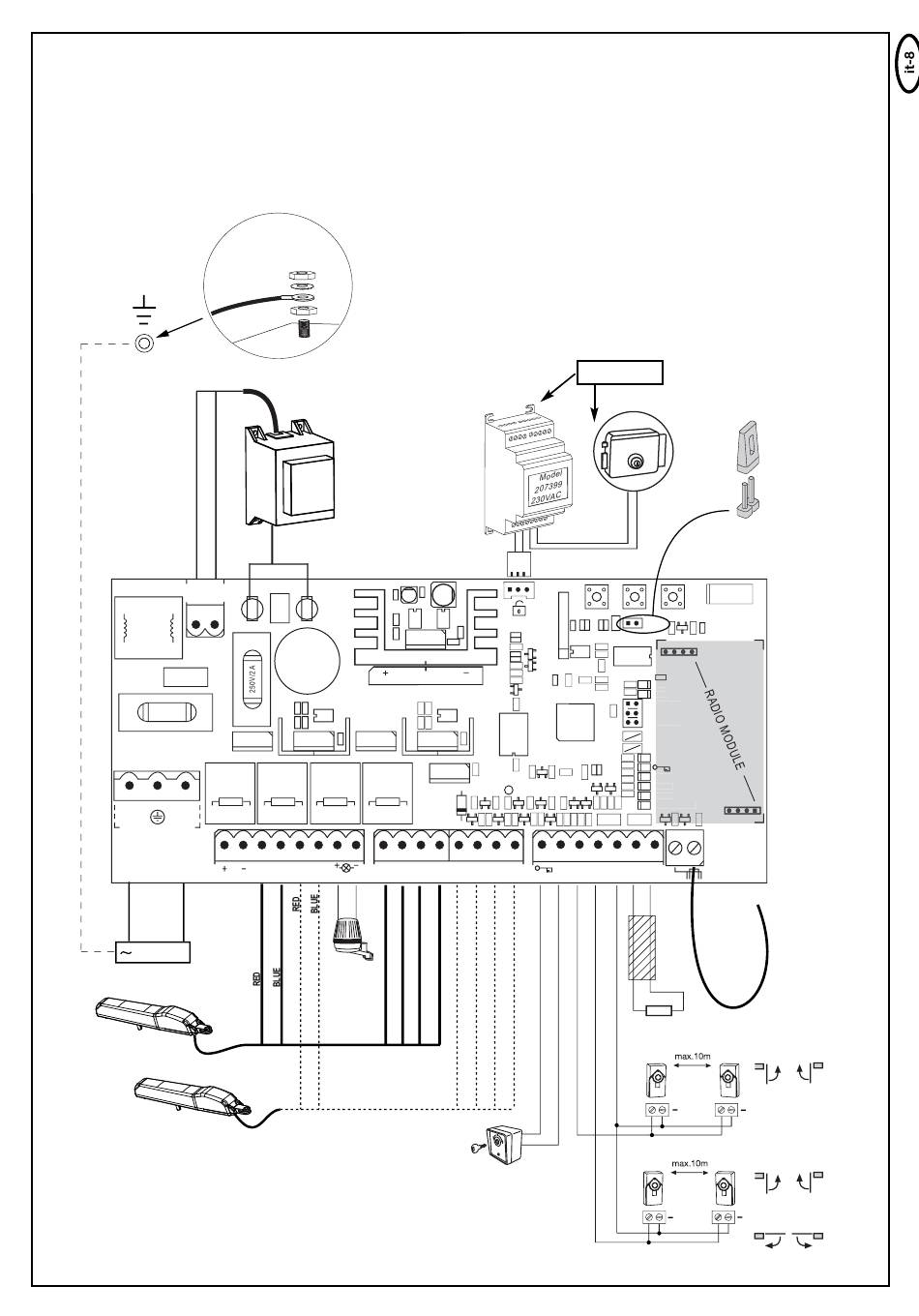

CABLAGGIO DELLA CENTRALINA
a. Collegare per primo il cavo di alimentazione da 230 Volt
senza tensione sul lato sinistro dell'alloggiamento.
b. Collegare il cavo di terra dell'alimentazione con la piastra base.
Collegare quindi tutti gli altri cavi alla centralina.
c. Per le unità: Utilizzare cavi che sono adatti per l'uso al di fuori
(Spessore: 0,75 mm ²). Se necessario, utilizzare il cavo due volte lo
stesso.
ATTENZIONE: controllare più volte che il cavo colorato del motore sia
collegato correttamente; in caso di collegamento errato, infatti, il
motore potrebbe subire dei danni o funzionare in modo anomalo.
Prestare attenzione soprattutto all'utilizzo di cassette di distribuzione.
Si consiglia l'utilizzo dei seguenti accessori: LA400-JB40E; kit di
estensione dei cavi per impianto. Costituito da un cavo a 6 poli di 12
m di lunghezza, stessi colori dell'attuatore; cassetta di distribuzione
IP65; pressacavi; materiale di fissaggio.
BRN GRN WHT YEL
COM PHOTO
MASTER SECOND
opzionale
Model
203285
P2
P1 P3
RADIO
CH1 CH1
CH2 CH2
1/2 MOTOR MOTOR
STOP/8.2KΩ OP/8.2KΩ
OPEN/PED EN/PED
JP1
JP2
STOP/8.2KΩ STOP/8.2KΩ
PHO 1 PHO 1
PHO 2 PHO 2
LEARN EARN
DIAGNOSTIC DIAGNOSTIC
COM STOP /
1 2 8.2KΩ
8.2
Ω
+ +
+
+
Antenna
+
