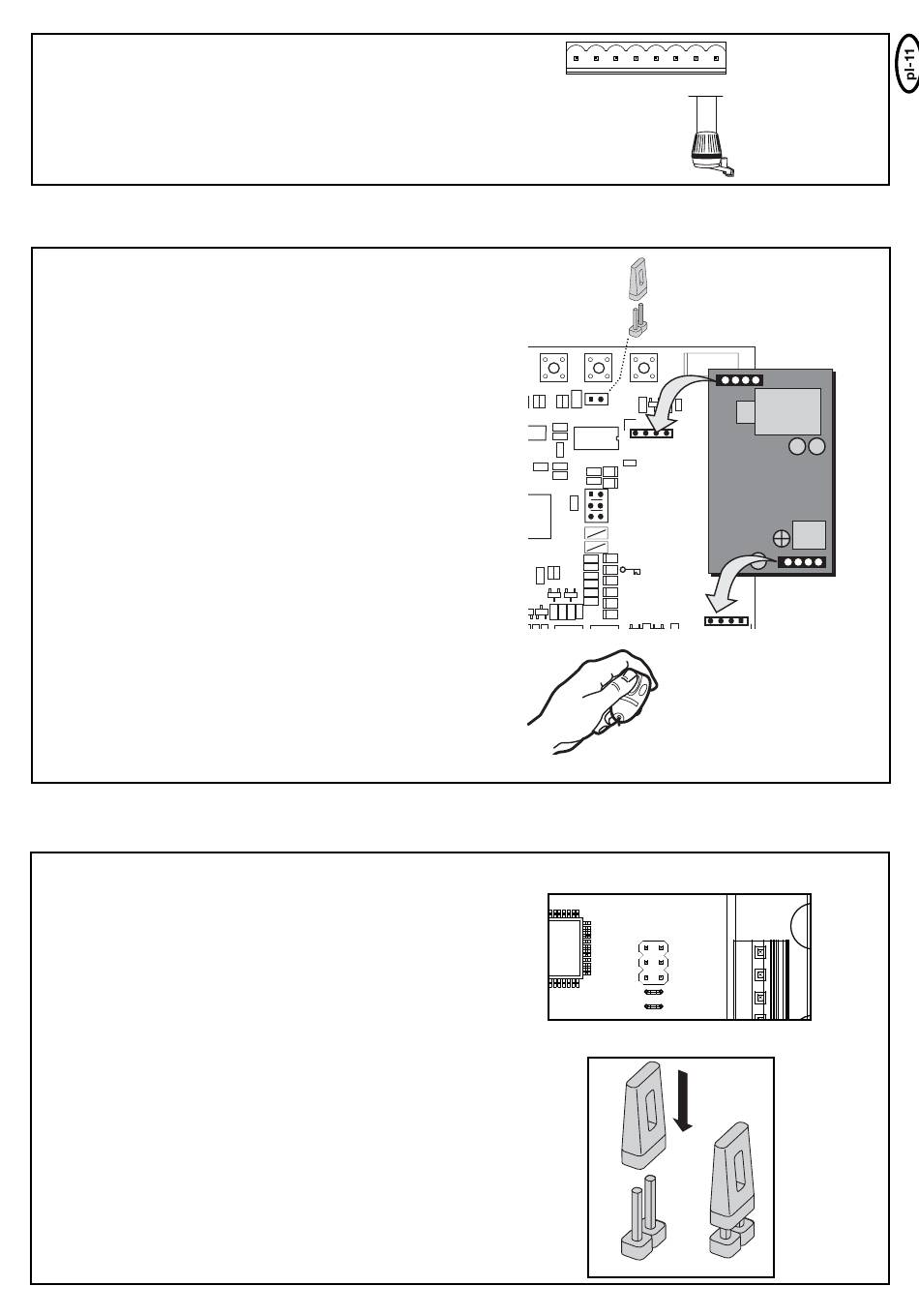

LAMPA MIGOWA (OPCJA)
Do sterownika można podłączyć lampę migową. Ostrzega ona ludzi
przed przesuwającą się bramą. Lampa migowa powinna być
zamontowana jak najwyżej i w dobrze widocznym miejscu. Sterownik
generuje stały sygnał, przetwarzany przez lampę na błyski.
Przekrój kabla: 0,5 mm˛ lub większy.
Napięcie: 24 V DC
RADIO
Moduł radiowy należy nałożyć na przewidziane w tym celu wtyki, jeśli
nie jest już zamontowany.
PROGRAMOWANIE / KASOWANIE PILOTÓW ZDALNEJ
OBSŁUGI
Odbiornik wyposażony jest w 2 kanały CH1 i CH2. Używanie obu
kanałów umożliwia pracę jedno- jak też dwuskrzydłową. Przykład: Jeśli
CH2 = P2 otrzyma sygnał z pilota zdalnej obsługi, otwiera się skrzydło
1. Aby otworzyć oba skrzydła, należy użyć kolejnego przycisku pilota
zdalnej obsługi z CH1= P1.
PROGRAMOWANIE
- Zestyk mostkowy wpiąć do wejścia „RADIO".
- Aby zapisać sygnał, należy równocześnie nacisnąć żądany przycisk
pilota zdalnej obsługi i przyciski nauki P1 lub P2 na sterowniku.
- Po naciśnięciu przycisków P1 lub P2 zaświeci się dioda LED, a
następnie zgaśnie w momencie, gdy nastąpi zapis.
- Należy powtórzyć powyższe kroki dla wszystkich pilotów zdalnej
obsługi (można przypisać maksymalnie 180 pilotów do jednego
kanału).
Wskazówka: Należy upewnić się, że ten sam przycisk nie zostanie
przypisany do CH1 i CH2; w przeciwnym razie instalacja nie będzie
działała prawidłowo. Jeśli to konieczne, programowanie należy
powtórzyć.
- Aby zakończyć: Zestyk mostkowy należy wyjąć z wejścia „RADIO"!
KASOWANIE
- Zestyk mostkowy wpiąć do wejścia „RADIO".
- Należy nacisnąć przyciski nauki P1 lub P2 na około 10 sekund, do
momentu, gdy kontrolna dioda LED znowu zgaśnie. Wszystkie
przypisane do tego kanału piloty zdalnej obsługi zostały skasowane.
- Zestyk mostkowy należy wyjąć z wejścia „RADIO"!
MOSTKI WTYKANE/PRZEŁĄCZNIK TYPU JUMPER
1/2 Silnik
1 napęd lub 2 napędy podłączone do sterownika.
Wolny: Obydwa silniki podłączone
Mostkowany: Podłączony tylko 1 silnik
STOP/8,2 kilooma
Określa, czy przyłącze STOP/8,2 kilooma będzie użytkowane jako
wyłącznik stop, czy przełącznik listwy stykowej. Jeżeli jako
przełącznik zatrzymujący, wówczas przy podłączonym przełączniku
każdy ruch będzie zatrzymywany. Jeżeli jako wejście bezpieczników
8,2 kilooma listew stykowych (listwa gumowa), wówczas skrzydło
będzie odwracane na jedną sekundę.
Wolny: Ustawienia fabryczne na 8,2 kilooma.
W takim przypadku listwa stykowa musi być podłączona lub w
zacisku musi być wbudowany rezystor 8,2 kilooma.
Mostkowany: Jako wyłącznik stop. W takim przypadku należy usunąć
rezystor wbudowany fabrycznie 8.3 kilooma i zastąpić go
odpowiednim przełącznikiem (osprzęt) lub mostkiem kablowym.
OPEN/PED
Określa, czy przełącznik kluczykowy będzie otwierał tylko 1 skrzydło
-
+
(nadrzędne) czy też obydwa skrzydła.
Wolny: Tylko silnik 1 skrzydła nadrzędnego
Mostkowany: Obydwa napędy
-
+
MOTOR MOTOR 24V/150mA
30VDC MASTER
SECOND / LAMP
+ -
P2
P1 P3
RADIO
CH1
CH2
1/2 MOTOR
STOP/8.2KΩ
OPEN/PED
JP1
JP2
STOP/8.2KΩ
PHO 1
PHO 2
LEARN
DIAGNOSTIC
1/2 MOTOR
STOP/8.2KΩ
OPEN / PED
JP1
JP2
B
