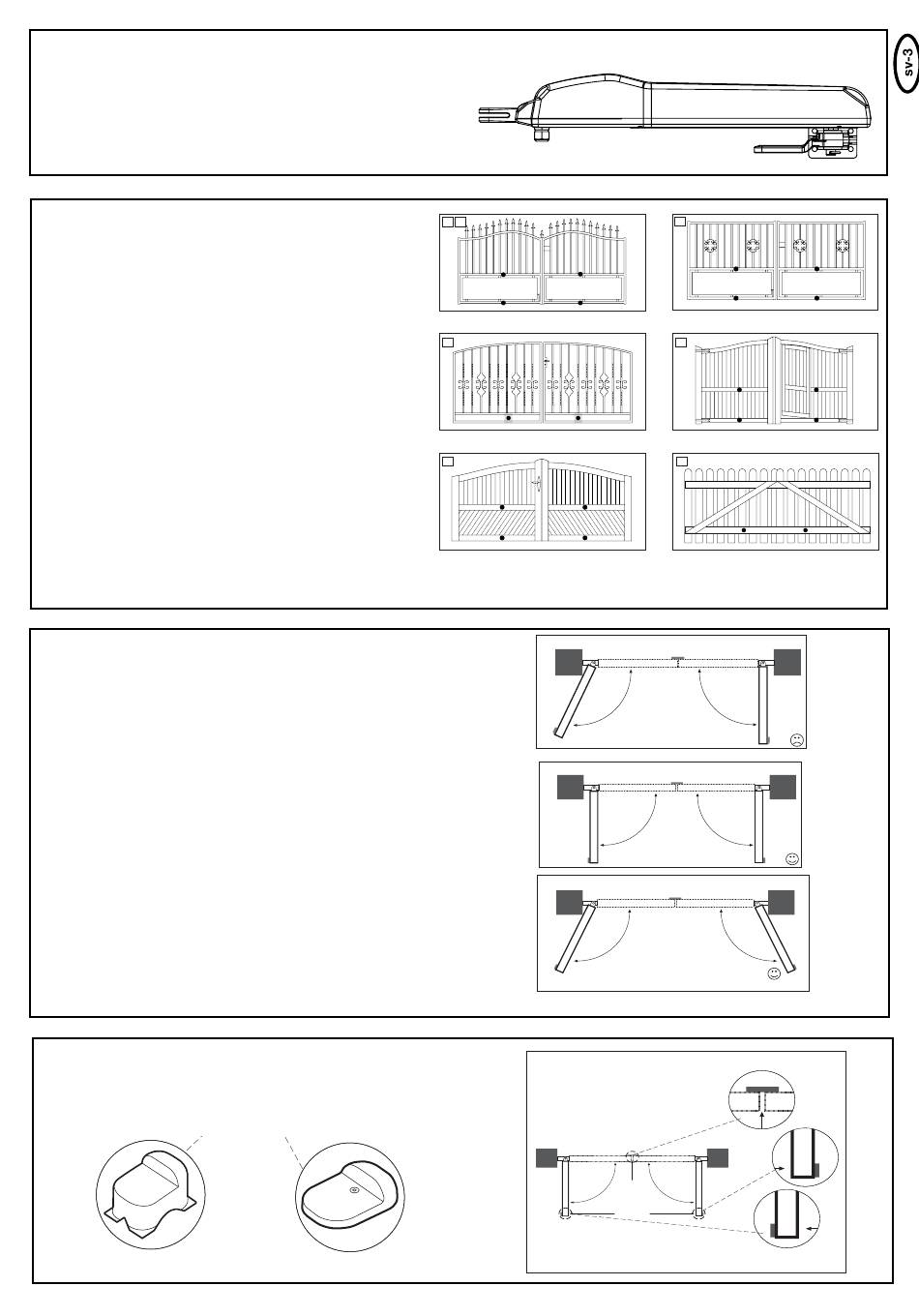

TEKNISKA DATA (DRIVMEKANISM)
Motorspänning
24V
Märkeffekt
10W
Maximal effekt
40W
Maximal skjutkraft
300daN
Spindelns löpväg
300mm
Cykles/24h
5-10
Tidslängd aktiv
4min.
PORTTYPER
Typen av port avgör motorns montageplats. Är portens anslag på
marken, bör motorn också monteras så lågt som möjligt, så att den
ej kan snedvrida porten. Använd endast delar av ramen för
fastsättningen. Vid portar av stål bör fastsättningen av portbeslaget
ske på huvudramen. Om det är oklart om balken är tillräckligt stabil,
måste den förstärkas. Vid portar av trä måste portramen borras
igenom helt på det ställe som portbeslaget monteras. En platta på
utsidan rekommenderas, så att fastsättningen inte kan lossna med
tiden. Tunna portar av trä måste förstärkas extra, då de annars inte
tål påkänningarna.
Max. portbredd / vikt
Max. porthöjd
Uppgifter utan vindlast
För utåt öppnande flyglar (tillbehör: 50-19503) ska värdena för portvikt och flygellängd reduceras med 25%.
PORTSITUATION
Hur långt måste portflygeln öppnas?
90 grader eller upp till 105 grader.
Olika öppningsvinklar hos flyglarna: (Sneda infarter)
Följande måste ovillkorligen iakttagas före montaget:
A: Flyglarna överlappar ej varandra: Det är inte nödvändigt, att en
flygel öppnas först. I detta fall får öppningsvinklarna vara upp till 15°
grader olika. Den flygel som har den längre sträckan bör
företrädesvis användas på motor 1.
B: Flyglarna överlappar varandra: Den första flygeln ska öppnas
längre än den andra. Inbyggnad är möjlig.
C: Flyglarna överlappar varandra: Den andra flygeln ska öppnas
längre än den första. Inbyggnad kan ej realiseras. Risken föreligger,
att flyglarna ej stängs korrekt. Ombyggnad av porten till variant A eller
B krävs.
ANSLAG
En vridbort behöver ett fast anslag för lägena port ÖPPEN och port STÄNGD.
Anslag skonar motorn, porten och beslagen. Användning av porten utan fasta
anslag leder till dålig funktion, är ofta farlig och medför förtida slitage och att
garantin upphör att gälla!
2,5m per flygel / 150kg
2,0m per flygel / 200kg
1,5m per flygel / 250kg
1,5m
2
A
C
E
105°
90°
105°
90
0
B
D
F
90°
90°
105°
90
0
