MIERA UPNUTIA
Vzdialenosť medzi kovaniami bude nazvaná ako miera upnutia. V
zatvorenom stave brány je unášač na vretene v prednej oblasti a prejde
počas otvárania dozadu.
UPOZORNENIE: Dodržiavajte mieru upnutia za všetkých okolností!

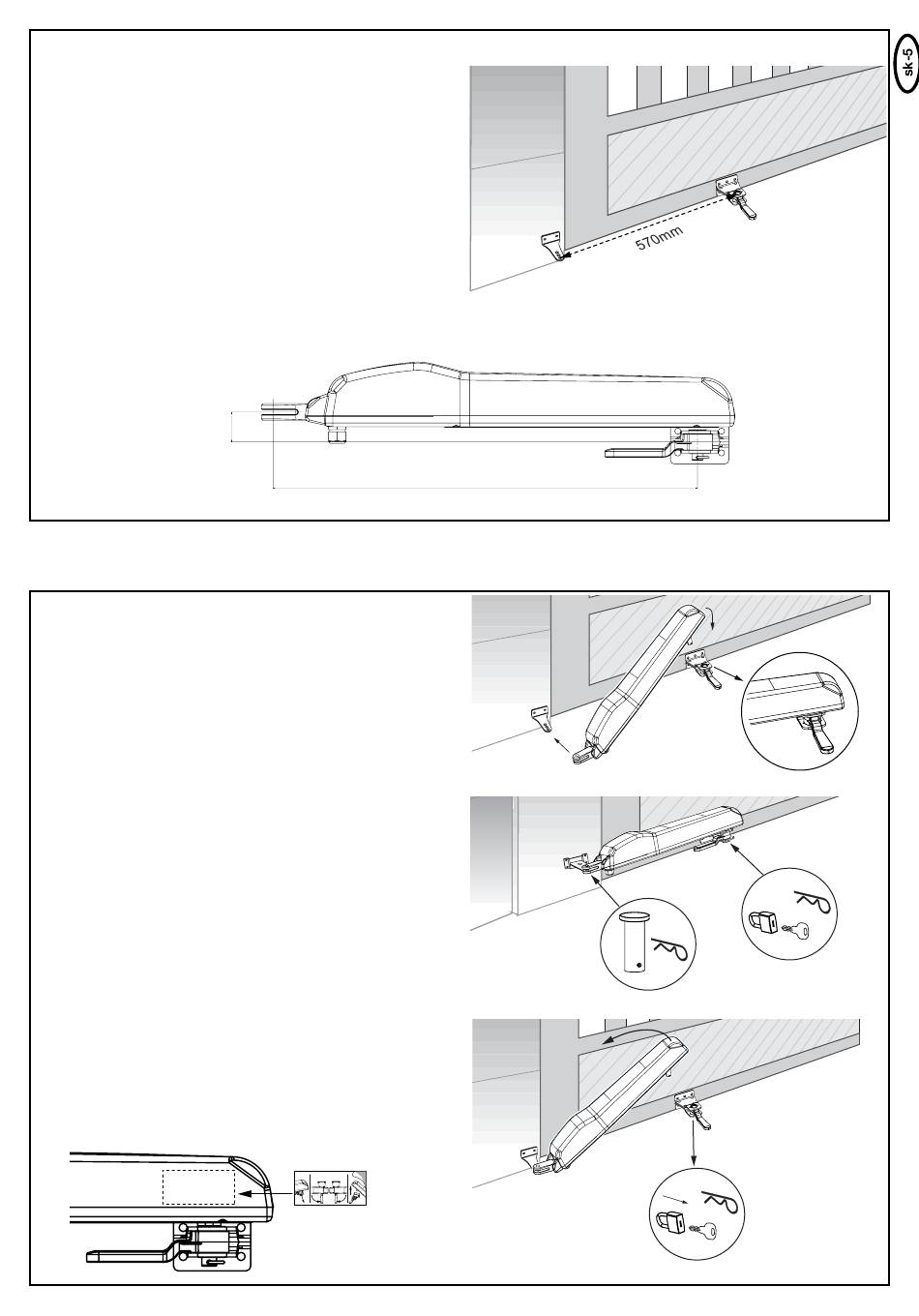

Miery pozri obrázok
Pred montážou kovania treba mieru upnutia presne premerať.
1. Bránu kompletne zatvorte
2. Namontujte pohon na už namontovanom kovaní stĺpika.
3. Pohon stojí zo strany výroby nastavený v polohe BRÁNU ZATVORIŤ
(vzdialený 1-2cm od predného konca).
4. Kovanie brány nastrčte na pohone a zabezpečte ho.
5. Odblokovaciu páku na kovaní brány otočte v smere šípky na bráne.
6. Zastavte pohon s kovaním na bráne a označte miesto montáže
kovania. Dodržte výšku kovaní stĺpika, aby sa pohon neskôr namontoval
vodorovne. (S pomocou 2. osoby sú tieto kroky zabudovania ľahšie.)
Upozornenie:
Pohon musí byť namontovaný vodorovne. Tým vznikne posun vo výške medzi kovaním stĺpika a kovaním brány cca 41mm.
41mm
MONTÁŽ RAMIEN POHONU
Ak je kovanie brány namontované, môže sa pohon zabudovať.
Odblokovacia páka na bráne, aby sa otočila o cca 90 stupňov.
Nasuňte pohon.
Čap zabezpečte so závlačkou. Odblokovaciu páku otočte v smere
stĺpika. Hotovo.
Brána by teraz mala stáť trochu otvorená. V učiacom chode sa
neskoršie skoriguje.
Upozornenia:
- Čapy na bráne sa musia ľahko namazať s bežným tukom.
- Ak sa nedá pohon nasunúť, pretože je už brána kompletne
zatvorená, môže sa tento skorigovať v učiacom chode. Ak sa pritom
jedná o viac ako 5-10mm, mala by sa kvôli bezpečnosti ešte raz
premerať resp. skorigovať miera upnutia.
- Pohony sa môžu premiestňovať/pohybovať iba elektricky!
Mechanické otočenie by mohlo pohony poškodiť !
Elektrická kabeláž a riadenie musia byť najprv kompletne pripojené.
(pozri: Kabeláž riadenia/Prehľad)
ODBLOKOVANIE / RUČNÁ PREVÁDZKA BRÁNY
Pri výpadku prúdu sa môže pohon odblokovať. Pod pohonom na
bráne sa nachádza čierna páka. Otočte túto páku ku sebe. Vytiahnite
závlačku pod kovaním brány von. Nadvihnite pohon so silným
trhnutím smerom HORE a odložte ho na stranu.
Ak bol pohon zabezpečený so zámkom (alternatívne) namiesto
závlačkou, treba pomocou kľúča zámok najprv odstrániť. Zámok sa
musí chrániť proti vlhkosti, aby v zime nezamrzol.
Upozornenie: Funkciu zablokovania treba mesačne kontrolovať.
