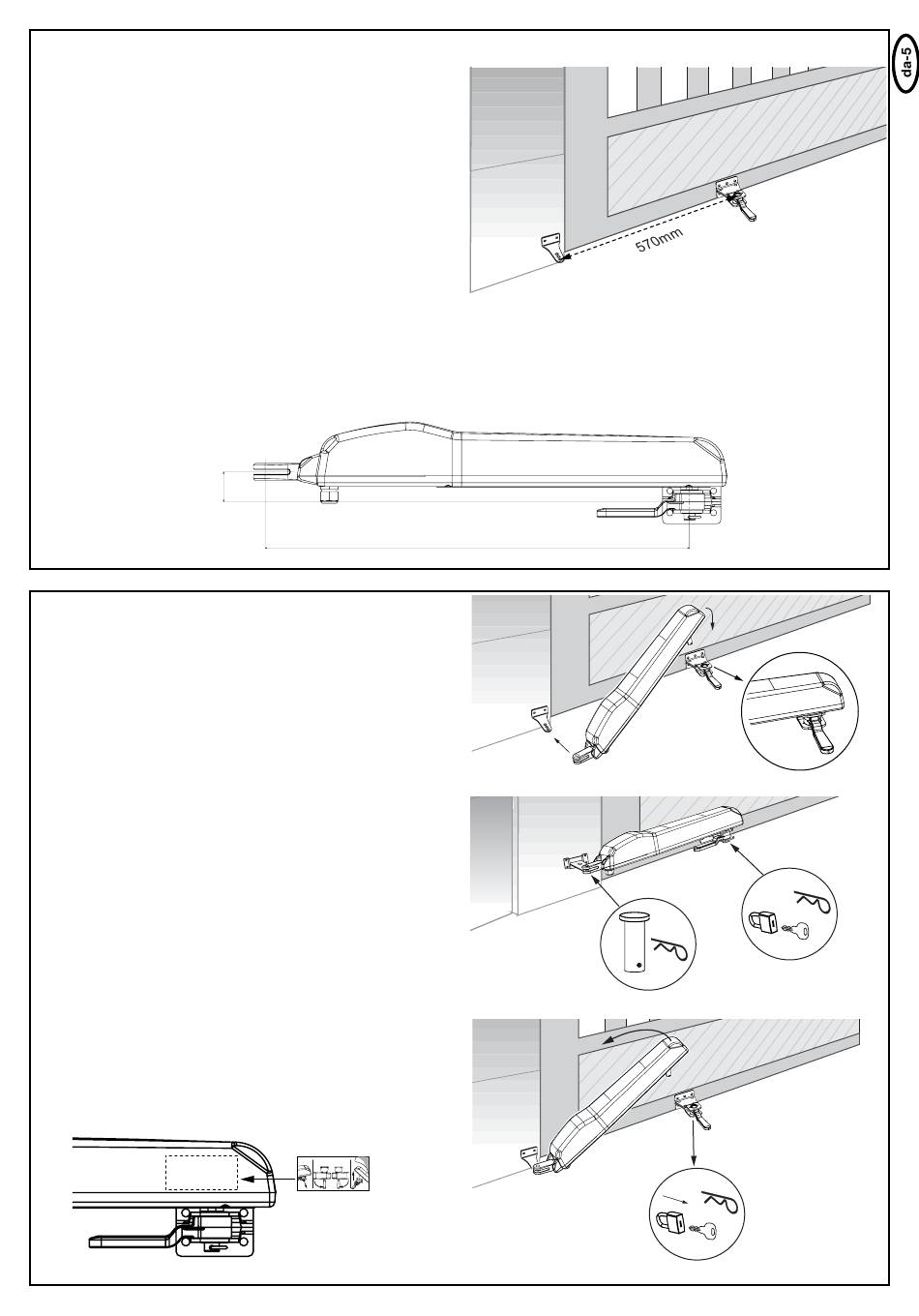

MONTERINGSMÅL
Afstanden mellem beslagene kaldes monteringsmål. Når porten er lukket,
er medbringeren på spindlen i det forreste område, og kører bagud under
åbningen.
OBS: Monteringsmålet skal under alle omstændigheder overholdes!
Mål se figur
Inden montering af beslaget, eftermåles monteringsmålet præcist.
1. Luk porten helt.
2. Monter motoren på de forinden monterede søjlebeslag.
3. Fra fabrikken er motoren indstillet i positionen PORT-LUKKET
(1-2 cm fra den forreste ende).
4. Sæt portbeslaget på motoren og spænd det.
5. Drej låsegrebet på portbeslaget ind mod portsøjlen.
6. Hold motoren med beslaget mod porten og marker beslagets monteringssted. Vær opmærksom på søjlebeslagets højde, så motoren senere
bliver monteret vandret. (Disse monteringstrin er lettere at udføre, hvis man er 2.)
OBS: Motoren skal monteres vandret. Derved opstår der en højdeforskydning mellem søjlebeslag og portbeslag på ca. 41 mm.
41mm
MONTERING AF MOTORARMENE
Når portbeslaget er monteret, kan motoren monteres. Drej låsearmen
på porten ca. 90 grad udad. Sæt motoren på.
Lås bolten med splitten. Drej låsearmen mod søjlen. Færdig.
Porten bør nu stå lidt åben. Dette korrigeres senere under
indlæringskørslen.
OBS:
- Boltene på porten skal smøres let med gængs fedt.
- Hvis motoren ikke kan sættes på, fordi porten allerede er helt lukket,
kan det også korrigeres i indlæringskørslen. Hvis det drejer sig om
mere end 5-10 mm, bør monteringsmålet for en sikkerheds skyld
hhv. eftermåles og korrigeres.
- Motorerne kan kun køres/bevæges elektrisk! En mekanisk
drejning kan beskadige motorerne!
Den elektriske kabelføring og styring skal først være komplet
tilsluttet. (Se: Kabelføring af styringen/oversigt)
FRIKOBLING/ MANUEL BETJENING AF PORTEN
Ved strømsvigt kan motoren frikobles. Under motoren på porten
findes et sort greb. Drej det udad.
Træk splitbolten under portbeslaget ud. Løft motoren OPAD med et
kraftigt ryk og læg den til side.
Hvis motoren blev låst med lås (option) i stedet for splitbolten, skal
låsen først låses op med nøglen og herefter fjernes. Låsen skal
beskyttes mod fugt, så den ikke fryser til om vinteren.
OBS: Frikoblingens funktion skal kontrolleres månedlig.
