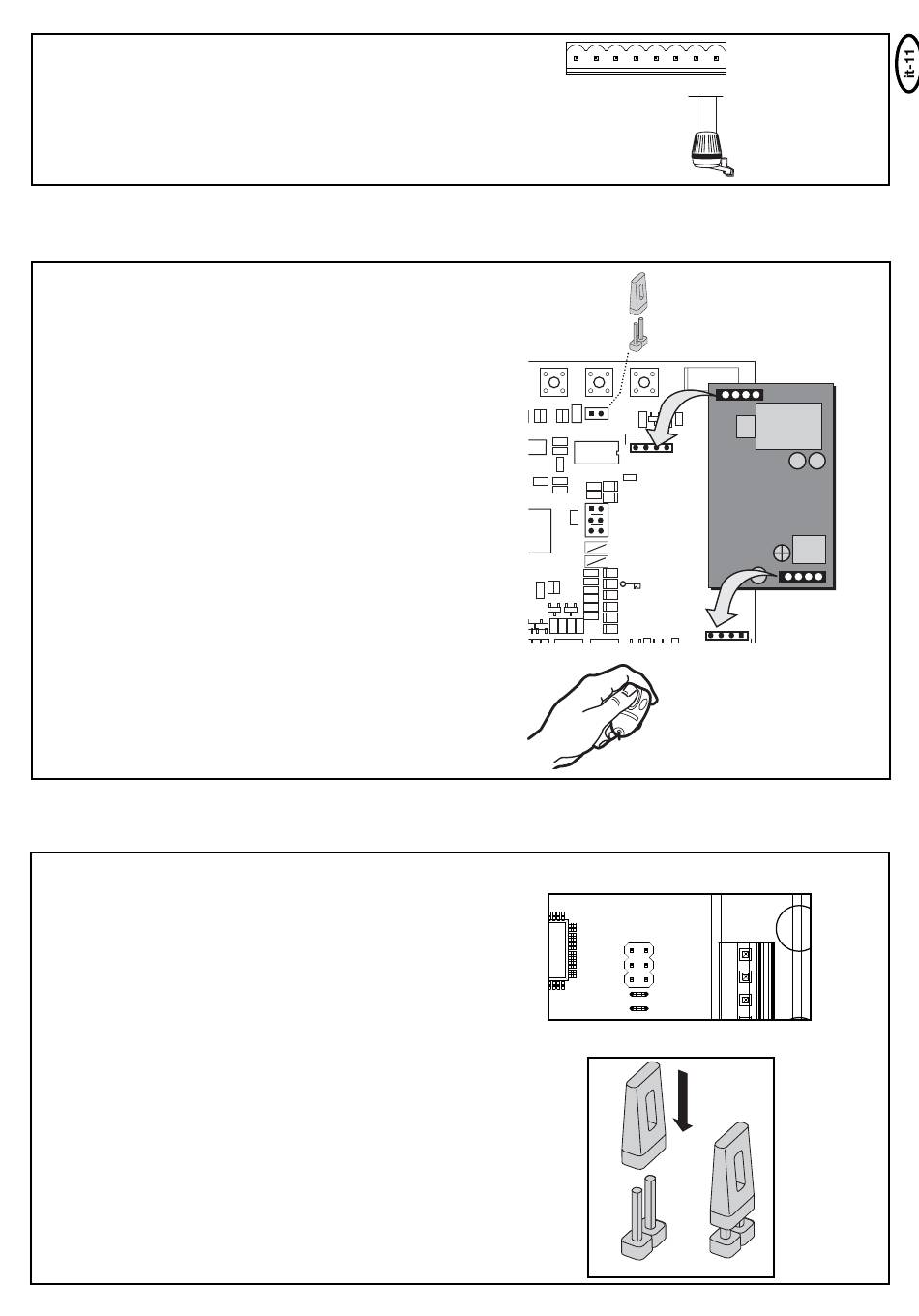

LAMPEGGIATORE (OPZIONALE)
È possibile collegare un lampeggiatore alla centralina. La funzione di
questo dispositivo è avvisare le persone che il cancello è in
movimento. Di conseguenza è opportuno montarlo più in alto
possibile, in posizione ben visibile. La centralina emette un segnale
continuo che la lampada converte in un lampeggiamento.
Sezione del cavo: 0,5 mm² o superiore.
Tensione: 24 V DC
MÓDULO DE RADIO
Colocar el módulo de radio en los enchufes, si no está ya colocado.
PROGRAMAR / BORRAR DE TELEMANDOS
El receptor tiene dos canales CH1 y CH2. El uso de los dos canales
permite de abrir un solo batiente o de los dos. Por ejemplo si CH2 =
P2 recibe la señal del telemando se abre solamente 1 batiente.
Cuando se usa un otro boton del telemando con CH2 se abran
los dos batientes.
PROGRAMACIÓN
- Conectar el puente de enchufe sobre "Radio"
- Para memorisar una señal pulse al mismo tiempo el boton que usted
quiere del telemando y la tecla P1 o P2 del cudro.
- Cuando pulsa las teclas P1 o P2 una LED va destallar y apagarse
una vez la memorización terminada.
- Repite estos pazos para todos los telemandos. ( Se pueden
programar hasta 180 telemandos por canal).
Advertencia : Mire que el mismo botén de un telemando no sea
programada sobre el mismo canal CH1 y CH2, sino no va funzionar
correctamente. Repite la programación si es necesario.
- Para terminar : Retirar el puente de enchufe sobre "Radio".
BORRAR
- Conectar el puente de enchufe sobre "Radio"
- Pulse la tecla P1 o P2 pour 10 segundos hasta que la LED de control
se apague. Todos los telemandos que esta tecla habra memorizada
sera borrados.
- Retirar el puente de enchufe sobre "Radio".
Ponticelli/jumper
1/2 Motor
1 o 2 attuatori collegati alla centralina.
Aperto: entrambi i motori sono collegati
Chiuso: è collegato solo 1 motore
STOP/8,2 KOhm
Definisce se il collegamento STOP/8,2 KOhm viene utilizzato come
pulsante di arresto (Stop) o costa di sicurezza. Nel primo caso
quando l'interruttore è collegato viene interrotto qualsiasi movimento.
Se viene utilizzato come ingresso di sicurezza da 8,2 KOhm per i
bordi sensibili (profili in gomma), l'anta inverte la direzione del suo
movimento per un secondo.
Aperto: impostato in fabbrica come dispositivo di sicurezza da 8,2
KOhm. In questo caso è necessario collegare una costa di sicurezza
o integrare nel morsetto una resistenza da 8,2 KOhm
Chiuso: come pulsante di arresto; in questo caso è necessario
rimuovere la resistenza da 8,2 KOhm impostata in fabbrica e
sostituirla con un interruttore adatto (accessorio) o una barra di
accoppiamento.
OPEN/PED
Definisce se il selettore a chiave apre solo un'anta (principale), -
+
oppure entrambe.
Aperto: solo il motore 1 principale
Chiuso: entrambi gli attuatori
-
+
MOTOR MOTOR 24V/150mA
30VDC MASTER
SECOND / LAMP
+ -
P2
P1 P3
RADIO
CH1
CH2
1/2 MOTOR
STOP/8.2KΩ
OPEN/PED
JP1
JP2
STOP/8.2KΩ
PHO 1
PHO 2
LEARN
DIAGNOSTIC
1/2 MOTOR
STOP/8.2K Ω
OPEN / PED
JP1
JP2
B
R
8
