LiftMaster SCS200 Mechanische Installation Seite 293

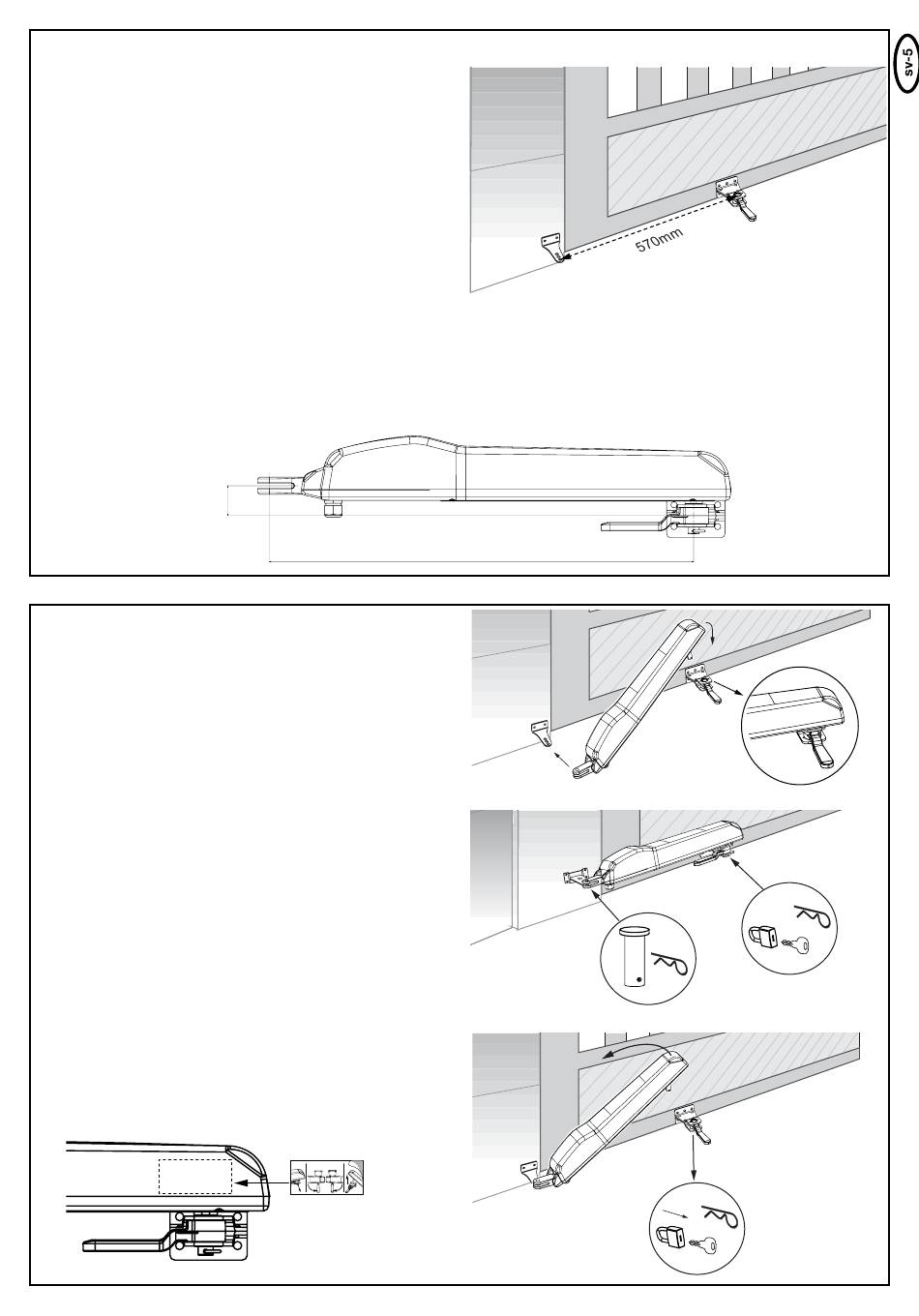

INSPÄNNINGSMÅTT
Avståndet mellan beslagen kallas inspänningsmått. När porten är stängd,
är medbringaren på spindeln i det främre läget och kör bakåt vid
öppningen.
HÄNVISNING: Innehåll under alla omständigheter
inspänningsmåttet! Mått - se bilden
Mät upp inspänningsmåttet noggrant innan beslaget monteras.
1. Stäng porten helt.
2. Montera motorn på det redan monterade pelarbeslaget.
3. Motorn är från fabrik inställd i positionen
PORT STÄNGD (1-2cm från främre änden).
4. Stick på och säkra portbeslaget på motorn.
5. Vrid uppreglingsspaken på portbeslaget i riktning mot portpelaren.
6. Håll motorn med beslaget mot porten och markera stället för montering av beslaget. Beakta pelarbeslagets höjd, så att motorn sen monteras
vågrätt. (Med hjälp av en 2:a person går dessa inbyggnadssteg lättare.)
Hänvisning: Motorn måste monteras vågrätt. Härigenom uppstår ett avstånd på höjden mellan pelarbeslag och portbeslag på ca. 41mm.
41mm
MONTAGE AV DRIVARMARNA
När portbeslaget är monterat, kan motorn monteras. Vrid
uppreglingsspaken på porten ca. 90 grader mot dig. Stick på motorn.
Säkra bulten med sprinten. Vrid uppreglingsspaken i riktning mot
pelaren. Klart. Porten bör nu stå något öppen. Detta korrigeras
senare vid programmeringskörningen.
Hänvisningar:
- Bultarna på porten måste smörjas något med i handeln gängse fett.
- Om motorn inte kan stickas på, eftersom porten redan är helt
stängd, kan detta också korrigeras vid programmeringskörningen. Om
det här handlar om mer än 5-10mm, bör inspänningsmåttet för
säkerhets skull mätas upp en gång till, resp. korrigeras.
- Motorerna kan endast köras/flyttas elektriskt! Mekanisk
vridning kan skada motorerna!
De elektriska ledningarna och styrningen måste först anslutas
komplett. (se: Anslutning av styrningen/Översikt)
UPREGLING / HANDMANÖVRERING AV PORTEN
Vid strömavbrott kan drivmekanismen reglas upp. Under motorn på
porten finns en svart spak. Vrid denna spak mot dig. Dra ut
sprintbulten under portbeslaget. Lyft motorn med ett kraftigt ryck
UPPÅT och lägg ner den på sidan.
Om motorn har säkrats med ett lås (tillval) istället för sprintbulten, ska
låset först tas bort med nyckeln. Låset måste skyddas mot fukt, så att
det inte fryser fast på vintern.
Hänvisning: Uppreglingens funktion ska kontrolleras en gång i
månaden.
570mm
1 2
