Power Supply - LiftMaster SCS200 Mechanische Installation

MOOTTORIN OHJAUKSEN TEKNISET TIEDOT
Jännite:
Muuntaja:
Moottorin lähtö:
Lisävarusteiden syöttöjännite: 24 VDC - 100 mA
Toimintalämpötila:
Suojausluokka:
PE
TRANSFORMER
230VAC
250V/2A
L N

POWER SUPPLY

230VAC/50Hz
30VDC
230VAC
PE
230 VAC
230/24 VAC min. 60 VA
24 VDC maks.
-20 ºC ÷ +55 ºC
IP54
INPUT 24VAC
BRN GRN WHT YEL
MOTOR MOTOR
MASTER SECOND 24V/150mA
+ -

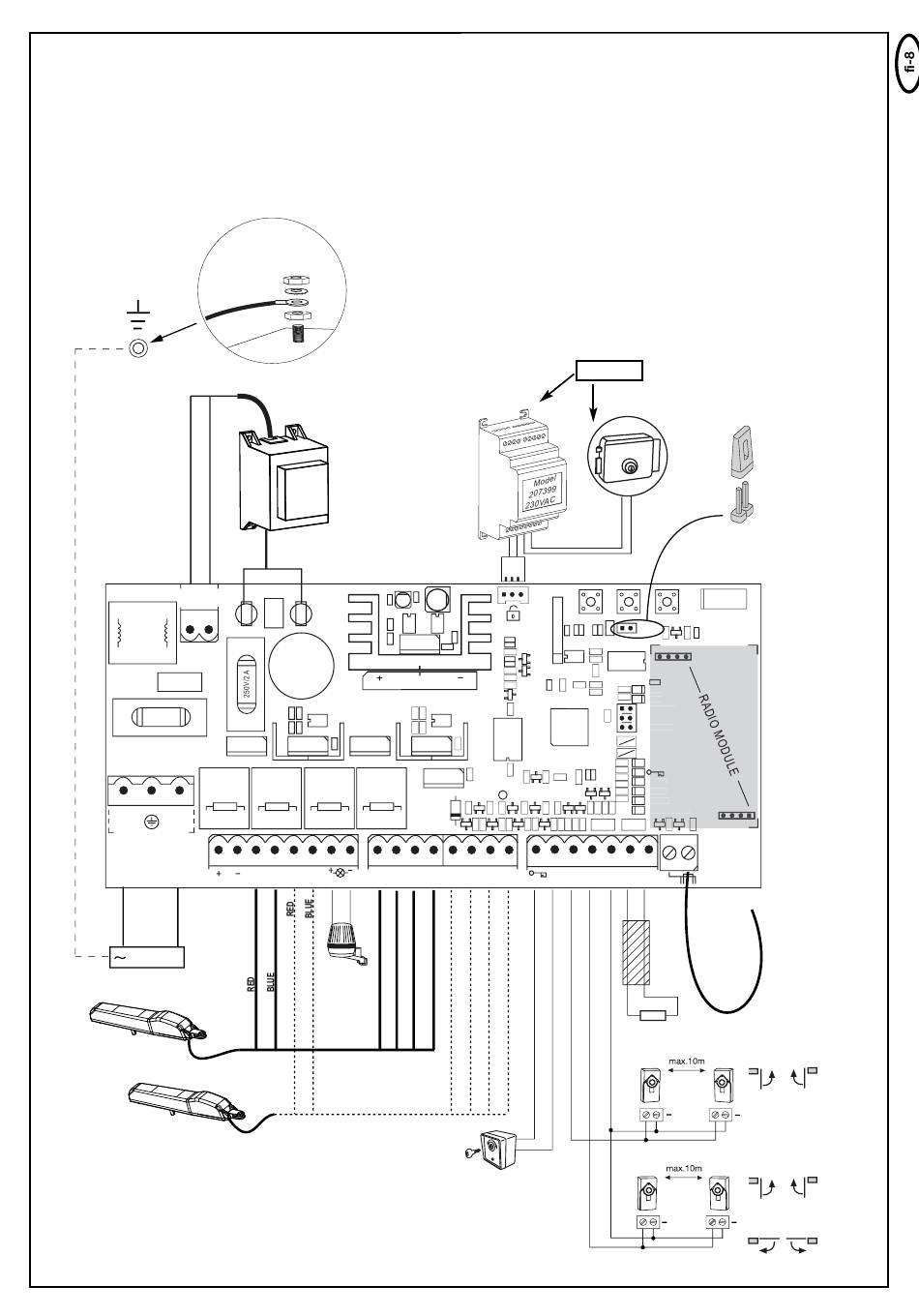

OHJAUKSEN KAAPELOINTI / KAAVIO:
a. Aloita jännitteettömällä 230 voltin
syöttöjohtimella kotelon vasemmalla puolella.
b. Yhdistä syöttöjohtimen maadoitusjohdin alustaan. Kytke kaikki muut
kaapelit ohjaukseen.
c. Käyttöä varten: käytä kaapeleita, joka ovat sopivia ulkona käyttöä
varten (paksuus: 0,75 mm).
Mikäli välttämätöntä, käytä samoja kaapeleita kaksi kertaa.
HUOMIO: Tarkasta useaan kertaan, että moottorin värikkäät kaapelit
on kytketty oikein. Muutoin moottori voi vaurioitua tai sen toiminnassa
voi esiintyä häiriöitä. Ole erityisen tarkkaavainen käyttäessäsi
jakorasioita.
Suositellut lisävarusteet: LA400-JB40E; jatkokaapelisarja yhteen
laitteistoon. Osat: kaapeli (12 m), 6-napainen, samat värit kuin
käyttölaitteessa, jakorasia IP65, kaapeliruuvit ja kiinnitystarvikkeet.
BRN GRN WHT YEL
COM PHOTO
MASTER SECOND
lisälaite
Model
203285
P2
P1 P3
RADIO
CH1 CH1
CH2 CH2
1/2 MOTOR MOTOR
STOP/8.2KΩ OP/8.2KΩ
OPEN/PED EN/PED
JP1
JP2
STOP/8.2KΩ STOP/8.2KΩ
PHO 1 PHO 1
PHO 2 PHO 2
LEARN EARN
DIAGNOSTIC DIAGNOSTIC
COM STOP /
1 2 8.2KΩ
8.2
Ω
+ +
+
+
Antenna
+
