LiftMaster SCS200 Mechanische Installation Seite 155

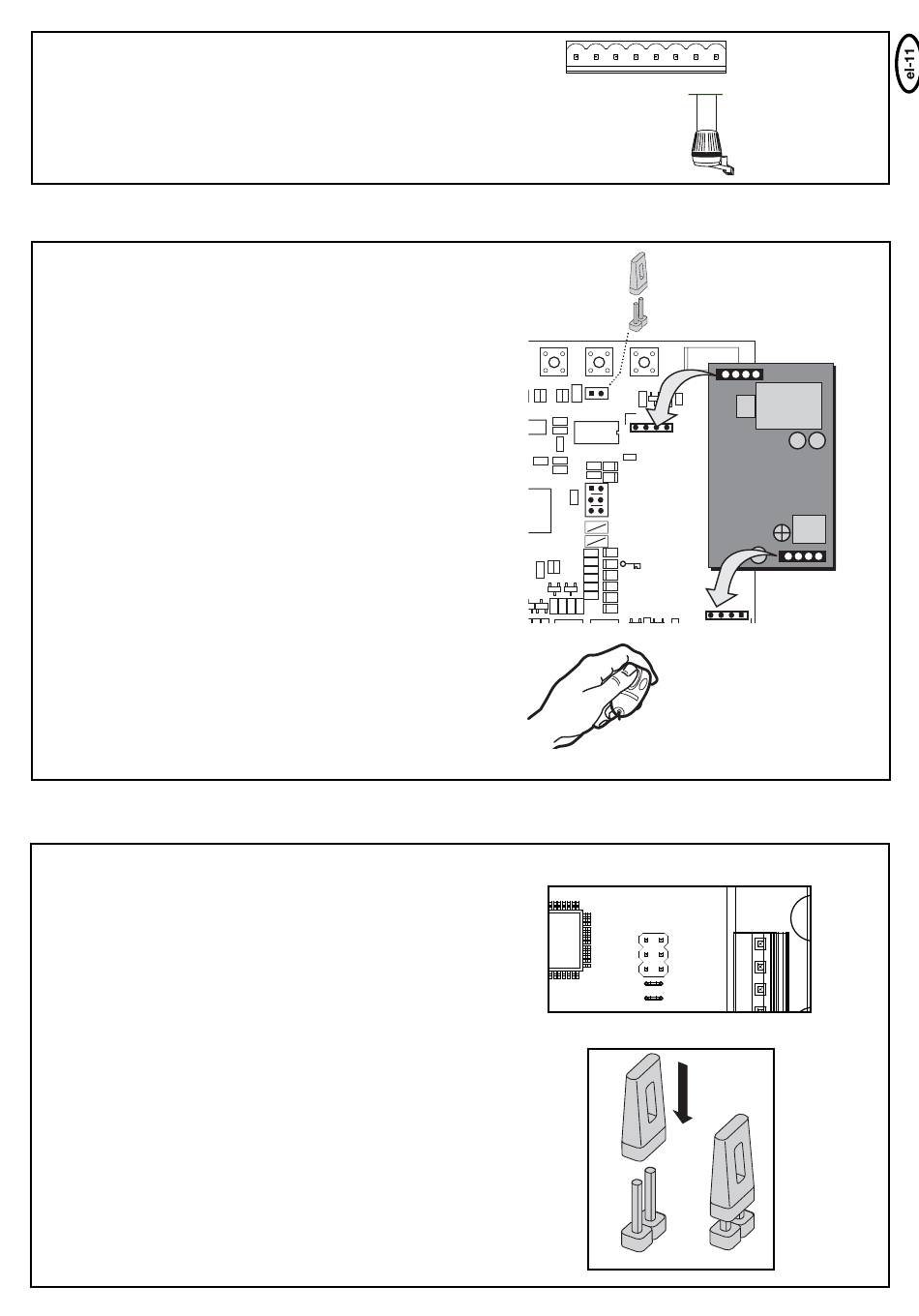

ΦΑΝΟΣ (ΠΡΟΑΙΡΕΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ)
Στο σύστημα ελέγχου μπορεί να συνδεθεί ένας φανός. Προειδοποιεί τα
άτομα για την κίνηση της θύρας. Ο φανός πρέπει να τοποθετηθεί όσο
το δυνατόν πιο ψηλά και σε εμφανές σημείο. Το σύστημα ελέγχου
παρέχει ένα σταθερό σήμα, που μετατρέπεται από το λαμπτήρα σε
αναβοσβήσιμο.
Διατομή καλωδίου: 0,5 mm² ή μεγαλύτερη.
Τάση: 24V DC
ΡΑΔΙΟΣΤΟΙΧΕΙΟ
Εισάγετε το ραδιοστοιχείο στις σχετικές ακίδες, σε περίπτωση που δεν
είναι προεγκατεστημένο.
ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ / ΔΙΑΓΡΑΦΗ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΩΝ
Ο λήπτης διαθέτει 2 κανάλια CH1 και CH2. Η χρήση των δύο καναλιών
καθιστά εφικτή τη λειτουργία τόσο με μονό όσο και με διπλό πτερύγιο.
Παράδειγμα: Όταν το CH2 = P2 λάβει το σήμα του τηλεχειριστηρίου
ανοίγει μόνο 1 πτερύγιο. Εάν χρησιμοποιήσετε ακόμη ένα πλήκτρο του
τηλεχειριστηρίου με CH1 = P1 ανοίγουν και τα δύο πτερύγια.
ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ
- Τοποθετήστε τον βραχυκυκλωτήρα στη θέση "RADIO" [Ράδιο]
- Για την αποθήκευση ενός σήματος, πιέστε ταυτόχρονα το επιθυμητό
πλήκτρο του τηλεχειριστηρίου και τα πλήκτρα P1 ή P2 στη
διάταξη ελέγχου.
- Όταν πιέσετε τα πλήκτρα P1 ή P2, ανάβει ένα LED, το οποίο σβήνει,
μόλις ολοκληρωθεί η αποθήκευση.
- Επαναλάβετε αυτά τα βήματα για όλα τα τηλεχειριστήρια (είναι δυνατή
η καταχώρηση το πολύ 180 τηλεχειριστηρίων ανά κανάλι).
Υπόδειξη: Βεβαιωθείτε ότι δεν καταχωρείται το ίδιο πλήκτρο του
τηλεχειριστηρίου στο CH1 και CH2, ειδάλλως η εγκατάσταση δεν
λειτουργεί σωστά. Επαναλάβετε τον προγραμματισμό εάν χρειάζεται.
- Για να ολοκληρώσετε: Αφαιρέστε εκ νέου τον βραχυκυκλωτήρα από
τη θέση "RADIO" [Ράδιο]!
ΔΙΑΓΡΑΦΗ
- Τοποθετήστε τον βραχυκυκλωτήρα στη θέση "RADIO" [Ράδιο]
- Πιέστε τα πλήκτρα P1 ή P2 για περίπου 10 δευτερόλεπτα,
εωσότου σβήσει το LED ελέγχου. Όλα τα καταχωρημένα σε αυτό το
κανάλι τηλεχειριστήρια διαγράφονται.
- Αφαιρέστε εκ νέου τον βραχυκυκλωτήρα από τη θέση "RADIO"
[Ράδιο]!
ΓΈΦΥΡΕΣ / JUMPER
1 / 2 Motor
Είναι συνδεδεμένος 1 μηχανισμός κίνησης ή 2 μηχανισμοί κίνησης
στο σύστημα ελέγχου.
Ελεύθερο: Και τα δύο μοτέρ είναι συνδεδεμένα
Γεφυρωμένο: Μόνο 1 μοτέρ συνδεδεμένο
STOP/8,2KOhm
Καθορίζει αν η υποδοχή STOP/8,2 kOhm χρησιμοποιείται για
διακόπτη σταματήματος ή για διακόπτη οριολωρίδας. Στην περίπτωση
του διακόπτη σταματήματος, σταματά κάθε κίνηση όταν συνδεθεί ο
διακόπτης. Στην περίπτωση της εισόδου ασφαλείας για οριολωρίδα
8,2 kOhm (λαστιχένια λωρίδα), η κατεύθυνση κίνησης του φύλλου
αντιστρέφεται για ένα δευτερόλεπτο.
Ελεύθερο: Εργοστασιακή ρύθμιση ως 8,2 kOhm.
Στην περίπτωση αυτή πρέπει να συνδεθεί μια οριολωρίδα ή να
ενσωματωθεί η αντίσταση των 8,2 kOhm στον ακροδέκτη.
Γεφυρωμένο: Για διακόπτη σταματήματος. Στην περίπτωση αυτή, η
εργοστασιακά τοποθετημένη αντίσταση των 8,2 kOhm πρέπει να
αφαιρεθεί και να αντικατασταθεί από κατάλληλο διακόπτη
(προαιρετικός εξοπλισμός) ή από καλωδιακή γέφυρα.
OPEN/PED
-
+
Καθορίζει αν ο διακόπτης με κλειδί ανοίγει μόνο ένα φύλλο (Master) ή
και τα δύο φύλλα.
Ελεύθερο: Μόνο μοτέρ 1 Master
Γεφυρωμένο: Και οι δύο μηχανισμοί κίνησης
-
+
MOTOR MOTOR 24V/150mA
30VDC
MASTER SECOND / LAMP
+ -
P2
P1 P3
RADIO
CH1
CH2
1/2 MOTOR
STOP/8.2KΩ
OPEN/PED
JP1
JP2
STOP/8.2KΩ
PHO 1
PHO 2
LEARN
DIAGNOSTIC
1/2 MOTOR
STOP/8.2KΩ
OPEN / PED
JP1
JP2
B
