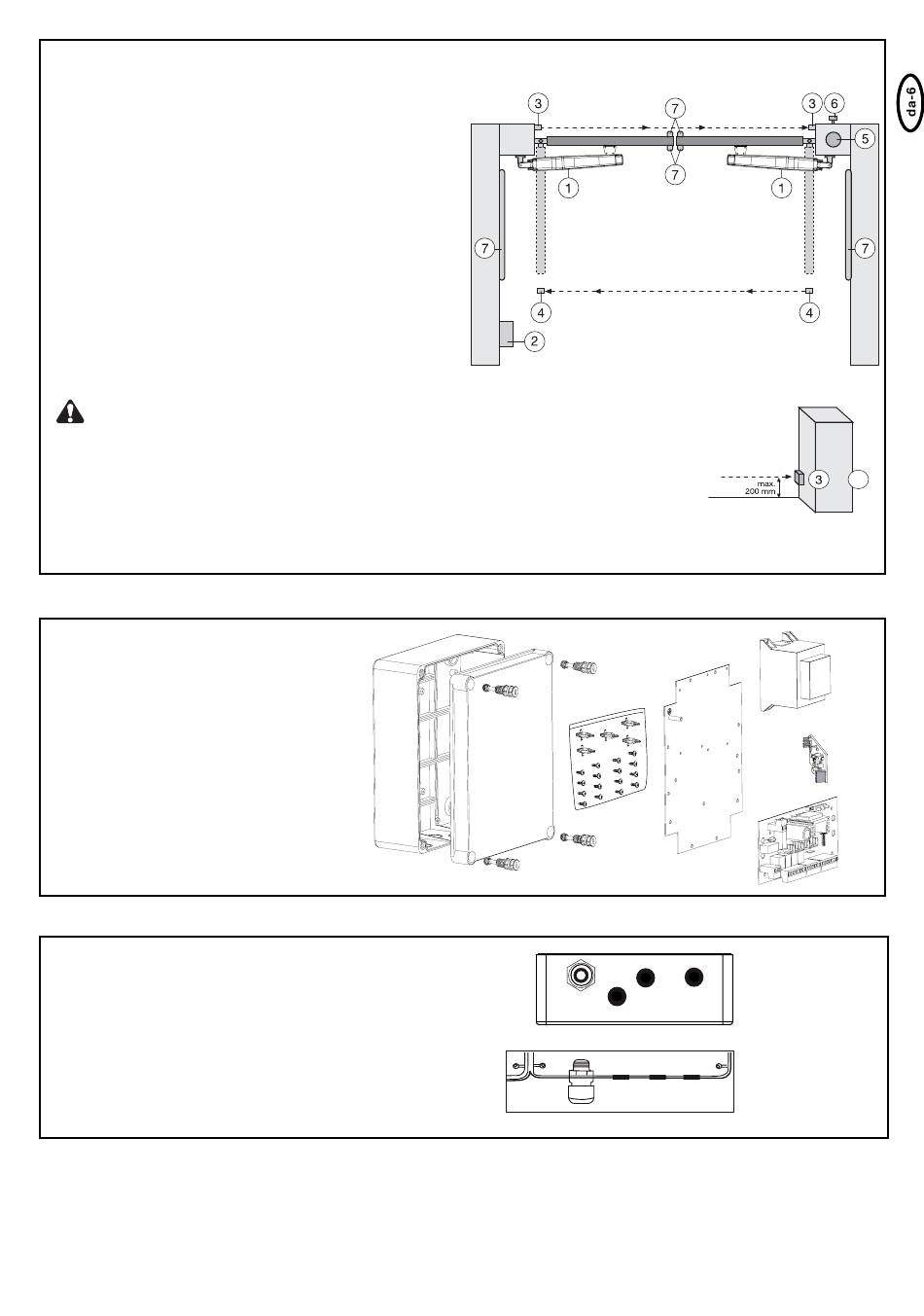

TYPISK OPBYGNING AF ET ANLÆG:
1. Motor
2. Styring
3. Fotocelle (aktiv ved lukning), højde maks. 200 mm
Første fotocelle.
4. Fotocelle (aktiv ved åbning/lukning), højde maks. 200 mm
Anden fotocelle (option).
5. Blinklys (option)
Vigtig optisk markering af, at porten bevæger sig.
6. Nøgleafbryder eller kodelås (option)
Placeres på ydersiden. Porten åbnes med nøgle eller ved
indtastning af et nummer.
7. Kontaktliste (option)
Sikrer porten ved berøring. Kontaktlister kan placeres på porten
eller søjlerne. Kontaktlister skal om nødvendigt placeres i en
højde på op til 2,5 m.
Styringen opfylder de nyeste EN-retningslinjer. En af disse
retningslinjer fastlægger, at lukkekraften på portkanten i de
sidste 500 mm før port LUKKET ikke må stige til over 400 N (40 kg).
Over 500 mm må den maksimale kraft på portkanten være 1400 N
(140 kg). Hvis dette ikke kan sikres, skal der placeres en kontaktliste
evt. op til en højde på 2,5 m på porten eller den overforliggende
søjle (EN12453).
OBS:
Til en fagligt korrekt installation af et portanlæg egner sig især det på side 2 anførte tilbehør.
MONTERING AF STYREBOKSEN
I styreboksen findes der flere dele:
- Udvendig montering boks
- Boksdæksel
- Styring
- Transformator
- Bundplade monteret
- Kabelgennemføring stor
- Kabelgennemføring lille
- Fastholdelsesklips
- Skruer 3,5 x 9,5 mm
- Boksbeslag
FORBEREDELSE AF STYREBOKSEN
Åbning af de 4 huller i bunden af huset ved hjælp af
skruetrækker eller lignende værktøj. Den store
kabelgennemføring fastgøres til venstre, resten som
vist på figuren.
Fugt og vand ødelægger styringen. Alle åbninger og
kabelgennemføringer skal lukkes vandtæt.
Styringsboksen med motorstyringen skal monteres
med kabelgennemføringerne nedad.
1x
1x
1x
1x
1x
1x
3x
5x
16x
4x
