LiftMaster SCS200 Mechanische Installation Seite 283

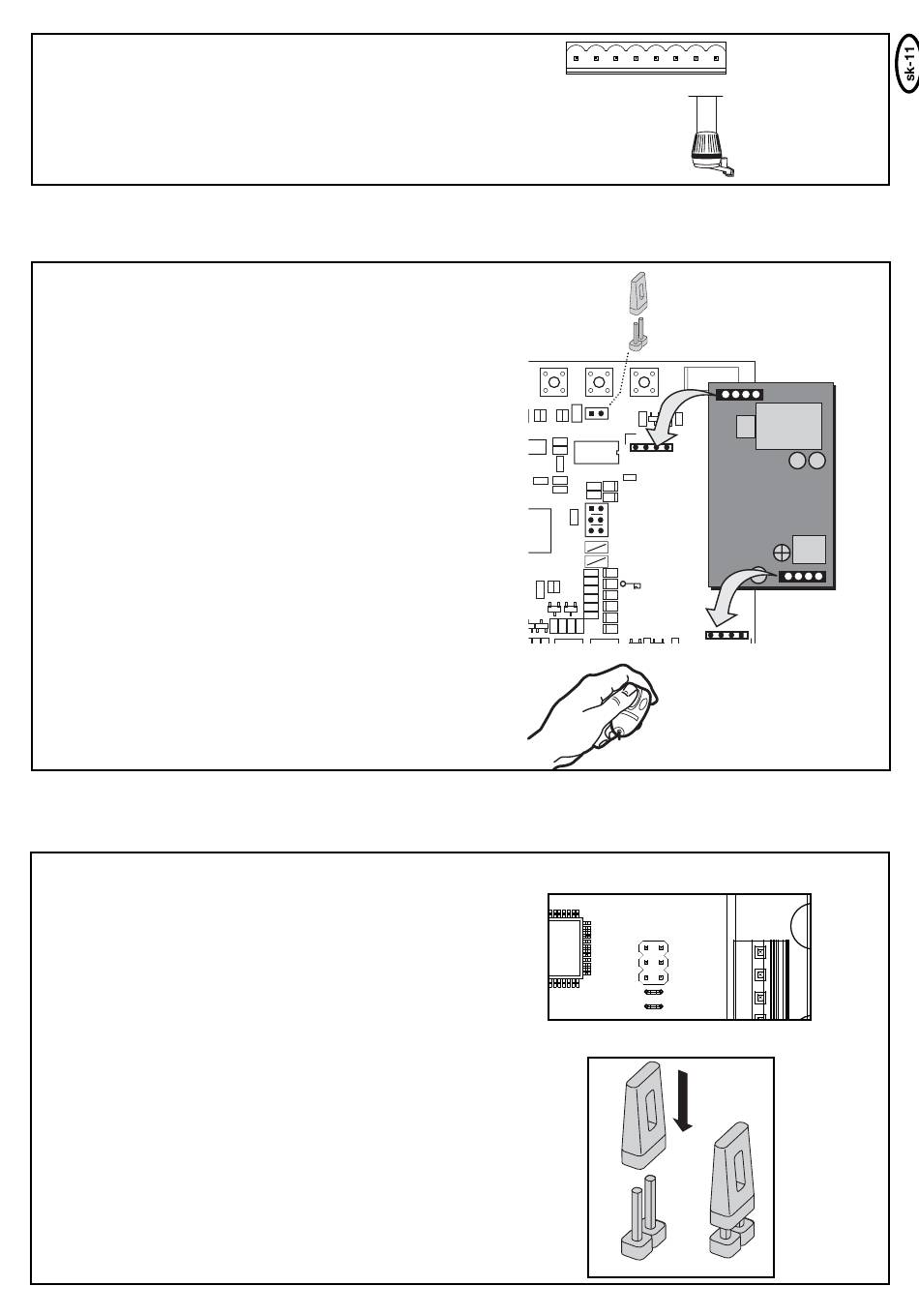

BLIKAJÚCE SVETLO (ALTERNATÍVNE)
Blikajúce svetlo sa môže pripojiť na riadenie. Varuje osoby pred
pohybujúcou sa bránou. Blikajúce svetlo by sa malo umiestniť podľa
možnosti vysoko a zreteľne viditeľné. Riadenie dáva konštantný
signál, ktorý sa premieňa lampou na blikanie.
Prierez kábla: 0,5mm2 alebo väčší.
Napätie: 24V DC
RÁDIOVÝ MODUL
Rádiový modul nasuňte na určené kolíky, ak už nie je vopred
namontovaný.
PROGRAMOVANIE/VYMAZÁVANIE DIAĽKOVÝCH
OVLÁDANÍ
Prijímač má 2 kanály CH1 a CH2. Používanie obidvoch kanálov
umožňuje tak jednokrídlovú, ako aj dvojkrídlovú prevádzku. Príklad: Ak
dostane CH2 = P2 signál diaľkového ovládania, otvorí sa len 1 krídlo.
Ak použijete ďalšie tlačidlo diaľkového ovládania s CH1 = P1, otvoria
sa obidve krídla.
PROGRAMOVANIE
- Nasuňte zásuvný mostík na pozíciu „RADIO"
- Pre uloženie signálu stlačte súčasne požadované tlačidlo diaľkového
ovládania a nastavovacie tlačidlá P1 alebo P2 na riadení.
- Keď stlačíte tlačidlá P1 alebo P2, zasvieti LED dióda a opäť zhasne,
hneď ako sa uskutoční uloženie.
- Opakujte tieto kroky pre všetky diaľkové ovládania (môže sa nastaviť
maximálne 180 diaľkových ovládaní na kanál).
Upozornenie: Zabezpečte, aby sa nenastavilo rovnaké tlačidlo
diaľkového ovládania na CH1 a CH2, inak by zariadenie riadne
nefungovalo. Opakujte programovanie, ak je to potrebné.
- Pre ukončenie: Zásuvný mostík opäť vytiahnite z pozície „RADIO"!
VYMAZÁVANIE
- Nasuňte zásuvný mostík na pozíciu „RADIO"
- Stlačte nastavovacie tlačidlá P1 alebo P2 približne na 10 sekúnd, až
kým opäť nezhasne kontrolná LED dióda. Všetky diaľkové ovládania,
ktoré sú nastavené na tento kanál, sú teraz vymazané.
- Zásuvný mostík opäť vytiahnite z pozície „RADIO"!
ZÁSUVNÉ MOSTÍKY / JUMPER
1 / 2 motor
1 pohon alebo 2 pohony pripojené na riadenie.
Voľné: Obidva motory pripojené
Premostené: Iba 1 motor pripojený
STOP/8,2KOhm
Definícia, či pripojenie STOP/8,2KOhm sa používa ako zastavovací
spínač alebo ako spínač kontaktnej lišty. Ako zastavovací spínač sa
pri pripojenom spínači zastaví každý pohyb. Ako 8,2KOhm
bezpečnostný vstup pre spínacie lišty (gumová lišta) sa krídlo
reverzuje na jednu sekundu
Voľné: Nastavenie z výroby ako 8,2KOhm.
V tomto prípade sa musí pripojiť kontaktná lišta alebo musí byť v
svorke zabudovaný odpor 8,2KOhm.
Premostené: Ako zastavovací spínač, v tomto prípade sa musí z
výroby zabudovaný odpor 8.2KOhm odstrániť a musí sa nahradiť
prostredníctvom vhodného spínača (príslušenstvo) alebo káblového
mostíka.
OPEN/PED
Definuje, či spínač s kľúčikom otvára iba jedno krídlo (Master) alebo
-
+
obidve krídla.
Voľné: Iba motor 1 Master
Premostené: Obidva pohony
-
+
MOTOR MOTOR 24V/150mA
30VDC MASTER
SECOND / LAMP
+ -
P2
P1 P3
RADIO
CH1
CH2
1/2 MOTOR
STOP/8.2KΩ
OPEN/PED
JP1
JP2
STOP/8.2KΩ
PHO 1
PHO 2
LEARN
DIAGNOSTIC
1/2 MOTOR
STOP/8.2KΩ
OPEN / PED
JP1
JP2
B
