LiftMaster SCS200 Mechanische Installation Seite 69

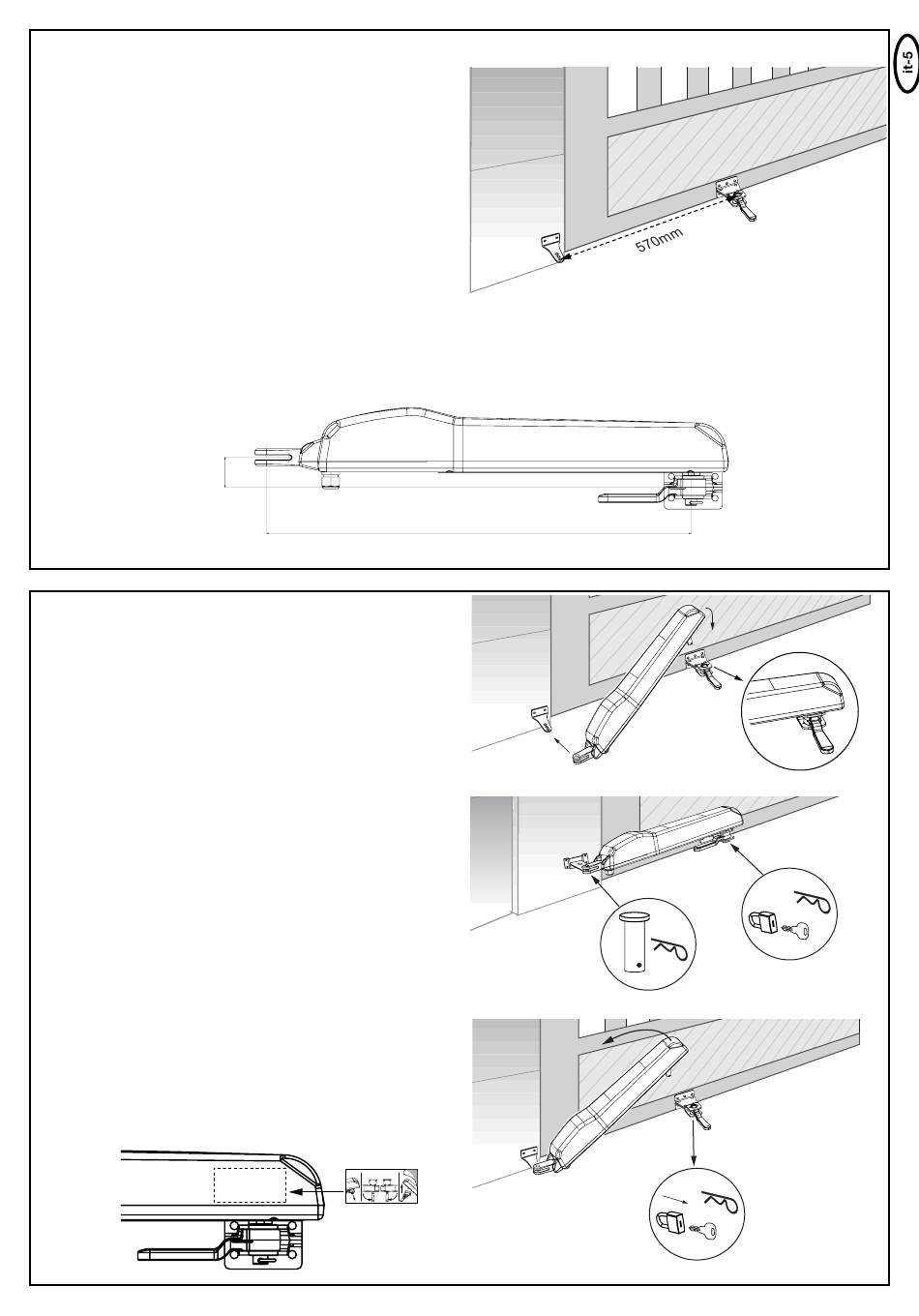

MISURA D'INCASTRO
La distanza tra le ferrature viene denominata "misura d'incastro". Quando
il cancello è chiuso il nottolino sul mandrino si trova sul lato anteriore, ma
durante l'apertura si sposta indietro.
NOTA: rispettare sempre la misura d'incastro. Vedere la figura.
La misura d'incastro deve essere calcolata con precisione prima di
iniziare le operazioni di montaggio.
1. Chiudere completamente il cancello.
2. Montare l'attuatore sulla ferratura del pilastro già inserita.
3. L'attuatore viene fornito dal produttore nella posizione
CANCELLO CHIUSO (a 1-2 cm di distanza dall'estremità anteriore).
4. Inserire la ferratura del cancello sull'attuatore e fissarla in posizione.
5. Ruotare la leva di sblocco sulla ferratura del cancello in direzione del
relativo pilastro.
6. Appoggiare al cancello l'attuatore con la ferratura e segnare il punto di montaggio di quest'ultima. Verificare che l'altezza della ferratura del
pilastro consenta il successivo montaggio dell'attuatore in posizione orizzontale. Se l'operazione viene eseguita da due persone la procedura
risulta più semplice.
Nota: L'attuatore deve essere montato in posizione orizzontale. In questo modo l'altezza tra la ferratura del pilastro e quella del cancello è
sfalsata di circa 41 mm.
41mm
MONTAGGIO DEI BRACCI DI TRASMISSIONE
Una volta montata la ferratura del cancello è possibile procedere con
l'installazione dell'attuatore. Ruotare di circa 90 gradi la leva di
sblocco sul cancello. Inserire l'attuatore.
Fissare il perno con la copiglia. Ruotare la leva di sblocco in
direzione del pilastro per completare l'operazione. Il cancello
dovrebbe ora rimanere leggermente aperto. Tale condizione viene
successivamente corretta durante la procedura di impostazione.
Note:
- Lubrificare leggermente i perni del cancello con grasso
comunemente disponibile in commercio.
- Se non è possibile inserire l'attuatore in quanto il cancello è già
completamente chiuso, questa operazione può essere eseguita
anche durante la procedura di impostazione. Se la distanza supera i
5-10 mm, per ragioni di sicurezza è opportuno prendere nuovamente
la misura d'incastro o verificare la correttezza di quella già rilevata.
- Gli attuatori possono essere azionati solo elettricamente. Una
rotazione meccanica, infatti, potrebbe danneggiare questi
dispositivi.
Effettuare prima il collegamento elettrico dei cavi e della centralina
(vedere la sezione: Cablaggio della centralina).
SBLOCCO/AZIONAMENTO MANUALE DEL CANCELLO
In caso di mancanza di corrente è possibile sbloccare l'attuatore.
Sotto l'attuatore del cancello si trova una leva di colore scuro; ruotare
questa leva verso di sé. Estrarre il golfare di sollevamento posto sotto
la ferratura del cancello. Sollevare leggermente l'attuatore tirandolo
verso l'ALTO con un unico colpo deciso, quindi appoggiarlo sul lato.
Se l'attuatore è fissato con una serratura (opzionale) anziché con il
golfare, rimuoverla subito utilizzando la chiave. Proteggere la
serratura dall'umidità per evitare che geli durante l'inverno.
Nota: verificare mensilmente il funzionamento del meccanismo di
sblocco.
570mm
1 2
