LiftMaster SCS200 Mechanische Installation Seite 151

ΣΥΝΙΣΤΩΜΕΝΗ ΔΙΑΔΙΚΑΣΙΑ

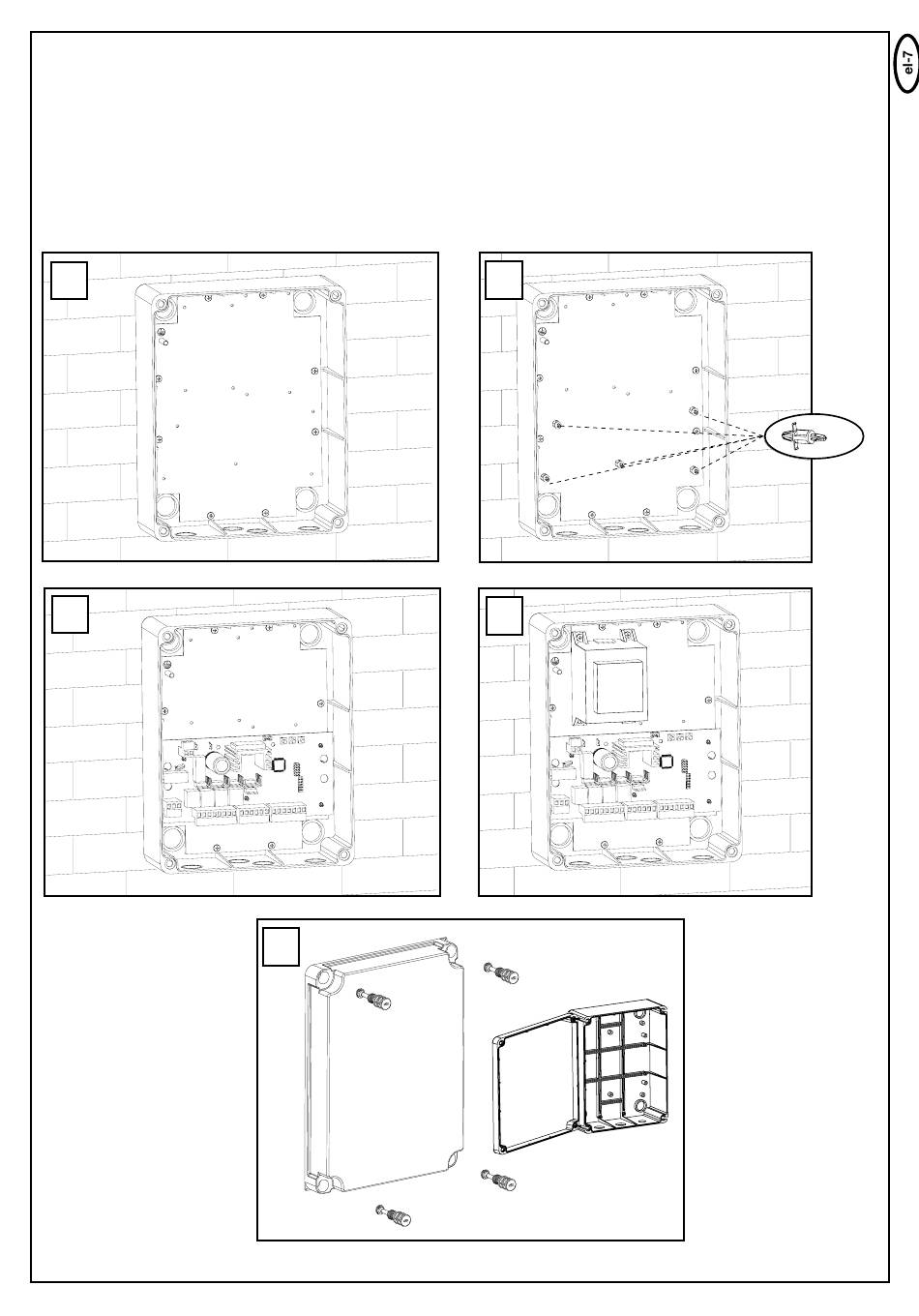

Βιδώστε το κάτω τμήμα του περιβλήματος στον τοίχο. Μετρήστε πρώτα τις απαιτούμενες αποστάσεις και καθορίστε τις κατάλληλες οπές (τα υλικά
στερέωσης δεν περιλαμβάνονται). Η πλάκα συναρμολόγησης είναι ήδη εγκατεστημένη στο περίβλημα (A).
Πιέστε τα κλιπ στήριξης μέσα στις σχετικές οπές (B).
Πιέστε τη διάταξη ελέχγου στα κλιπ στήριξης (C).
Συναρμολογήστε το μετασχηματιστή με 4 βίδες στη χαλύβδινη πλάκα βάσης (D).
Περάστε τις 4 μεγάλες βίδες ασφάλισης του κουτιού από το κάλυμμα του κουτιού. Βιδώστε 2 από τις βίδες ασφάλισης (αριστερά ή δεξιά) περίπου
2 cm μέσα στο κουτί. Στη συνέχεια, το κάλυμμα μπορεί να ανοίγει στο πλάι (E).
Κλείστε δοκιμαστικά το κουτί, βιδώνοντας μέχρι τέρμα τις βίδες. Αν το κάλυμμα δεν κλείνει σωστά, το κουτί δεν εφαρμόζει επίπεδα στον τοίχο και,
ως εκ τούτου, παραμορφώνεται. Αυτό πρέπει να διορθωθεί. Είναι πολύ σημαντικό το κουτί να μπορεί να κλείνει υδατοστεγανά.
A B
5x
C
D
E
