LiftMaster SCS200 Mechanische Installation Seite 250

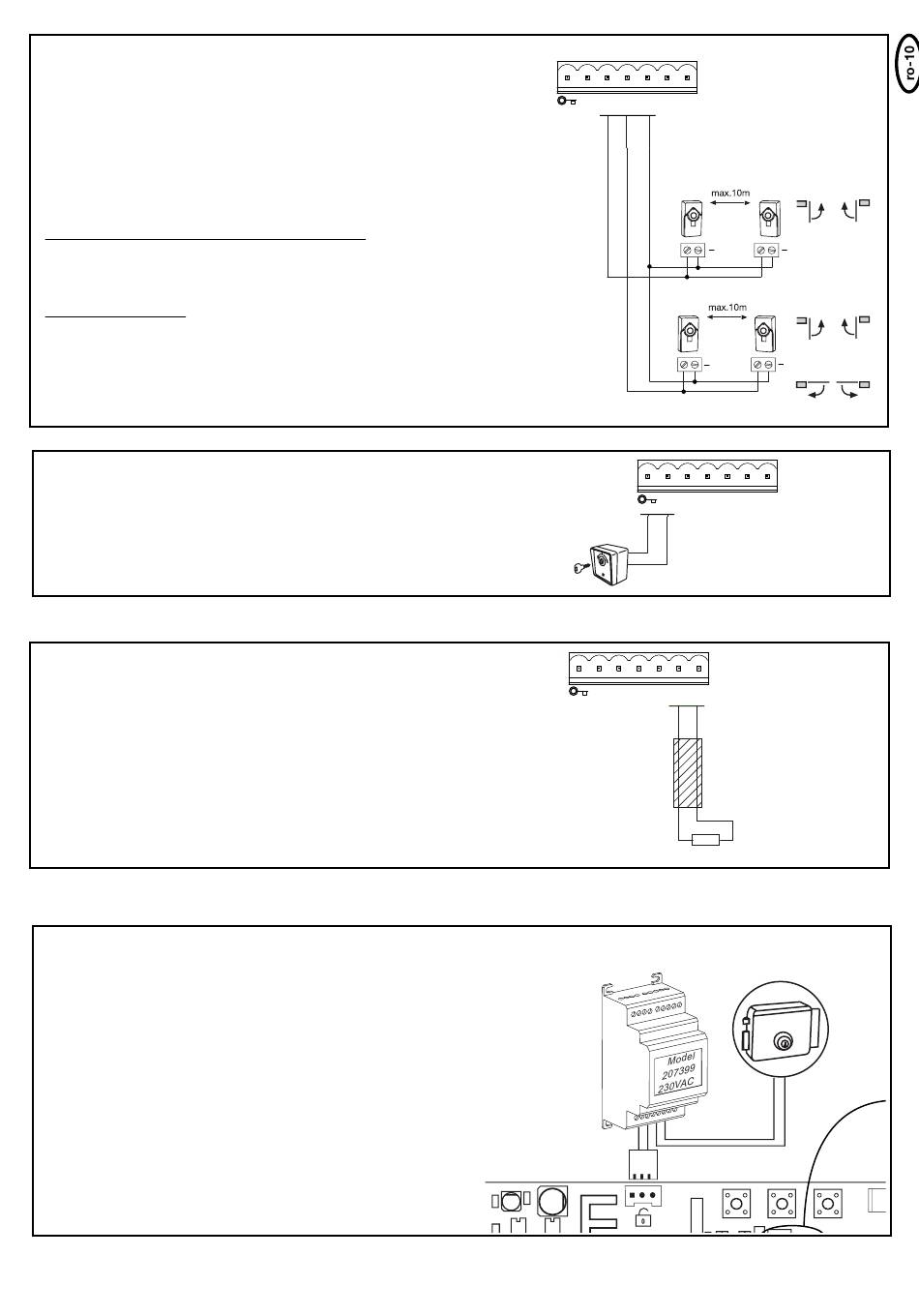

BARIERE LUMINOASE (OPŢIONAL)
Barierele luminoase sunt utile pentru asigurarea porţii şi trebuie utilizate. Locul
de montaj depinde de modul de construcţie al porţii. Cf. EN12453 o pereche
de bariere luminoase trebuie instalate în exterior la o înaltime de 200mm
active la "închidere". Barierele luminoase constau dintr-o componentă
emiţătoare şi o componentă receptoare şi trebuie aşezate unele lângă
celelalte. Bariera luminoasa este fixata pe perete cu suruburi mici si cu dibluri.
Dacă funcţia "închidere automată" este posibilă, trebuie instalată bariera
luminoasă Sistemul Chamberlain –Failsafe (sistem cu 2 cabluri) detine pe
ambele parti un LED (lumina) vizibil din exterior pentru a afisa statutul barierei
luminoase.
Diagnosticul la bariera luminoasa Chamberlain-Failsafe
LED constant = OK
LED intermitent = bariera luminoasa blocheaza comanda
LED oprit = fara alimentare, racord fals sau polaritate gresita
Diagnostic la comanda
LED PHOTO1, 2 oprit = OK, OK nu este racordata nicio bariera luminoasa
LED PHOTO1, 2 pornit constant = OK
LED PHOTO1, 2 aprins intermitent = comanda blocheaza
BUTOANE / COMUTATOARE CU CHEIE (OPTIONAL)
Comanda /mecanismul de actionare poate fi activata de la buton
sau de la comutatorul cu cheie. Deschiderea cu 1 canat sau cu 2
canaturi este posibila numai dupa reglarea puntilor.
(Racord: simbol cheie si COM)
BARA DE CONTACT (OPŢIONAL)
La comanda poate fi racordata o bara de contact care functioneaza
dupa principiul 8,2K Ohm, adica, o rezistenta de proba de 8,2K
Ohm este fixata la capatul barei de contact. Aceasta garanteaza
verificarea permanenta a circuitului electric. Comanda este livrata
împreuna cu rezistenta de 8,2K Ohm montata. Mai multe bare de
contact sunt racordate în serie.
Secţiunea cablului: 0,5mm2 sau mai mare.
LACĂT ELECTRIC (OPŢIONAL)
Comanda ofera posibilitatea de a exploata un lacat electric de 12V .
(Instructiunile sunt anexate la lacatul electric).
Pentru aceasta trebuie racordata o comanda suplimentara pentru
lacatul electric la comanda principala.
Însurubati comanda suplimentara lânga transformatorul de
comanda pe placa de baza.
Deschideti carcasa si realizati toate legaturile electrice necesare.
Introduceti stecarul comenzii suplimentare în priza cu simbolul
cheie.
-
+
-
+
-
+
-
+
-
+
COM PHOTO COM STOP/*
1 2 8.2 Ω
8.2
Ω
+ +
+ +
COM PHOTO COM STOP/*
1 2
COM PHOTO COM STOP/*
1 2 8.2 Ω
8.2
Ω
P1
+
8.2 Ω
Model
203285
P2
P3
