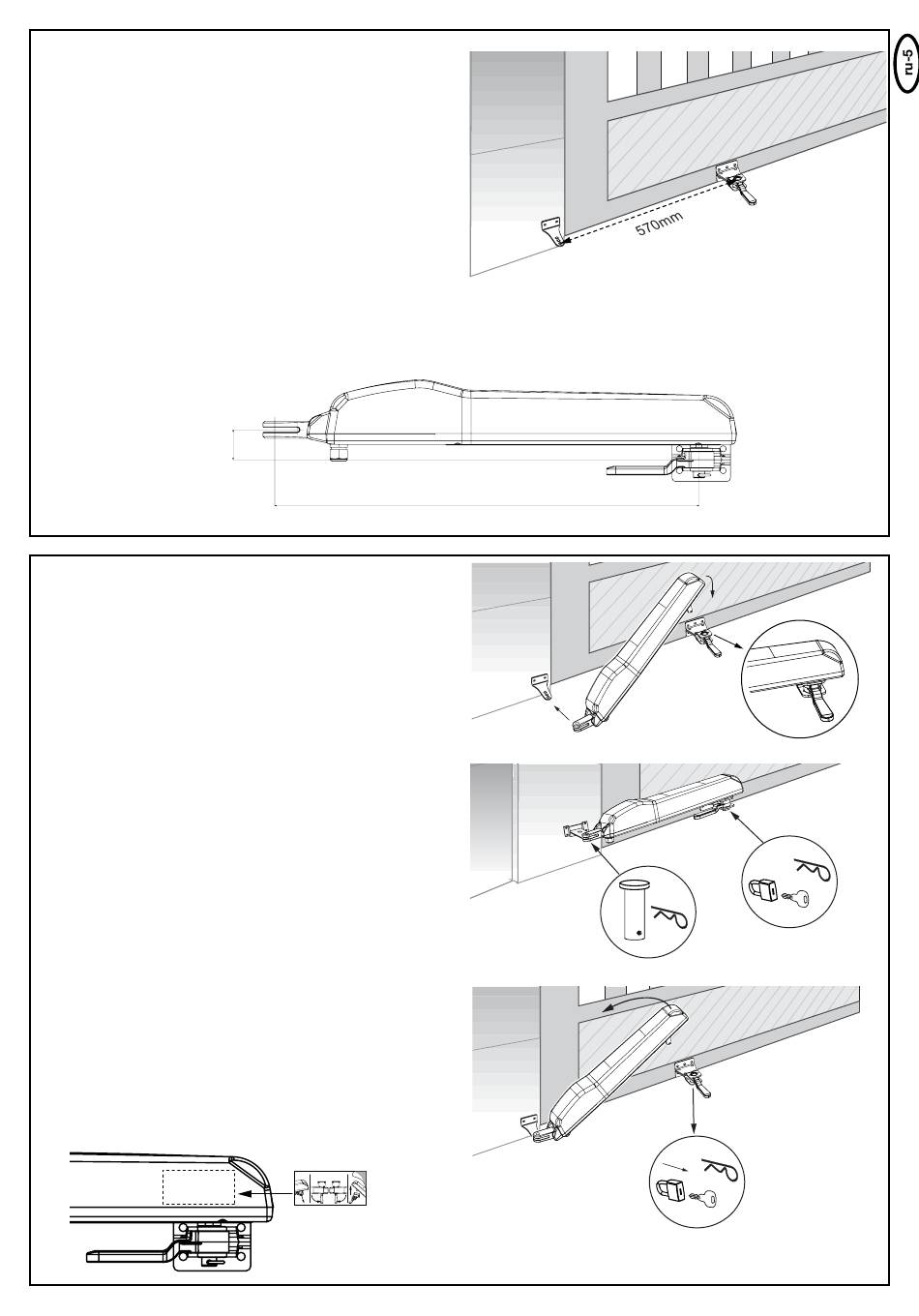

ЗАЖИМНОЙ РАЗМЕР
Расстояние между упорами называется зажимным размером. В
закрытом состоянии ворот поводок на шпинделе находится в
передней части и во время открытия движется назад.
ЗАМЕЧАНИЕ: Соблюдать зажимной размер при любых
обстоятельствах! Размер см. рисунок
Перед монтажом фурнитуры точно измерить зажимной размер.
1. Полностью закрыть ворота.
2. Монтировать привод на уже монтированную фурнитуру ворот.
3. Привод отрегулирован на заводе в положении
ВОРОТА ЗАКР. (на расстоянии 1-2 см от переднего конца)
4. Надеть фурнитуру ворот на привод и зафиксировать.
5. Повернуть рычаг деблокировки на фурнитуре ворот в направлении
опоры ворот.
6. Держать привод фурнитурой к воротам и отметить место монтажа
фурнитуры. Соблюдать высоту фурнитуры опор, чтобы привод
позднее был монтирован в горизонтальном положении (эти операции установки легче выполнять вдвоем.)
Замечание: Привод должен монтироваться горизонтально. Таким образом, возникает смещение по высоте между фурнитурой опор и
фурнитурой ворот в прим. 41 мм.
41mm
МОНТАЖ ПРИВОДНЫХ РЫЧАГОВ
Когда фурнитура ворот монтирована, можно устанавливать
привод. Повернуть рычаг деблокировки на воротах прим. на 90
градусов к себе. Надеть привод.
Зафиксировать палец шплинтом. Поворачивать рычаг
деблокировки в направлении опор. Теперь ворота должны быть
немного открыты. При ходе с обучением этом будет позднее
скорректировано.
Замечания:
- пальцы на воротах должны быть слегка смазаны обычной
консистентной смазкой.
- если привод не удается надеть, потому что ворота уже
полностью закрыты, то это также можно исправить во время
движения для обучения. Если при этом речь идет о более чем 5-
10 мм, то в целях безопасности следует еще раз измерить и при
необходимости исправить зажимной размер.
- Теперь приводы могут работать / перемещать с
электрической силой! Механическое вращение может
повредить приводы!
Сначала должны быть полностью подключены электрическая
кабельная разводка и устройство управления (см.: разводка
устройства управления / обзор)
ДЕБЛОКИРОВКА / РУЧНОЙ РЕЖИМ РАБОТЫ ВОРОТ
При исчезновении питания привод можно деблокировать. Под
приводом на воротах находится черный рычаг. Повернуть этот
рычаг к себе.
Вытащить болт с отверстием под шплинт из-под фурнитуры
ворот. Поднять привод мощный рывком ВВЕРХ и положить его на
бок.
Если привод был зафиксирован замком (опция), а не болтом с
отверстием под шплинт, то сначала снять замок с помощью
ключа. Замок необходимо защищать от влаги, чтобы зимой он не
замерзал.
Замечание: Ежемесячно проверять работу деблокировки.
570mm
1
2
