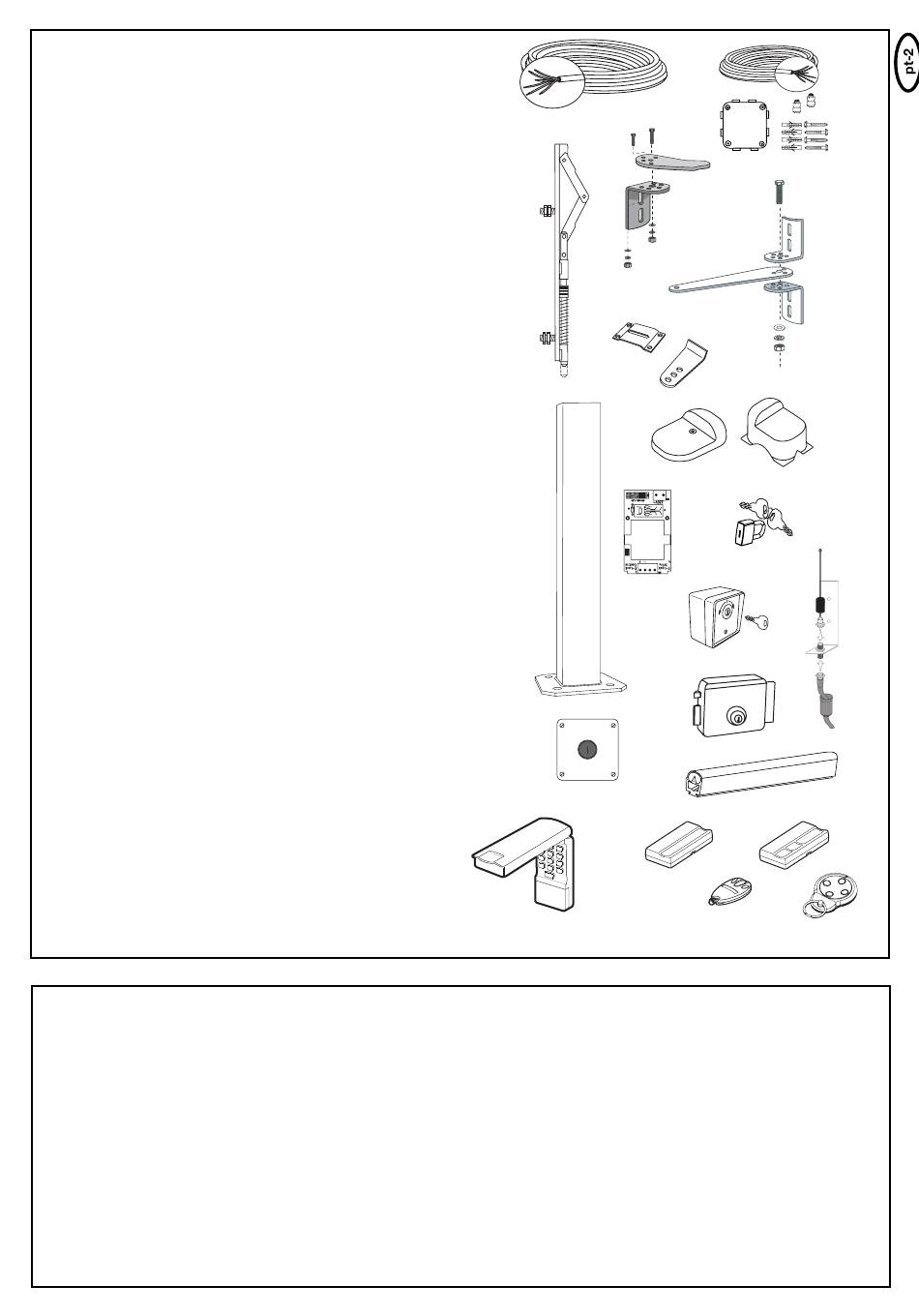

ACESSÓRIOS DE INSTALAÇÃO DISPONÍVEIS
1. 041ASWG-0482-50 Cabo de ligação anelar de 50m e 6 pólos
para o exterior. É possível a instalação
sem tubo na mesma cor do automatismo
2. LA400-JB40E Kit para extensão de cabo para uma
instalação. Composto por cabo de 12 m
e de 6 pólos na mesma cor, caixa de
distribuição IP65, uniões roscadas do
cabo e material de fixação.
3. Ferragem do pilar PROFI 2 peças com placa de apoio grande de 4
furos 041ASWG-0092, 041ASWG-0090
4. Ferragem do pilar 207917 para pilares redondos
5. Ferragem do pilar 50-19503 para portões que se abrem
para fora
6. Fechadura de bloqueio 55124VO (por unidade/2x chave)
7. Fechadura electrónica 203285 (12 volt)
8. Transformador para fechadura electrónica 207399
9. Bloqueio no chão 203339 (juntamente com fechadura
electrónica)
10. Encostos no chão 203315 para batentes (standard) e
203322 (altos)
11. Régua de contactos 600046 conjunto de réguas de contactos
de 2,5 m Perfil de borracha & Calha
600053 perfil de borracha de 20 m
(pequeno)
600077 calha de fixação de 20 m
600077-1 calha de fixação de 2 m
(600060) O conjunto de montagem é
necessário para todas as réguas de
contactos
12. Coluna fixa 600008 individual para barreira
fotoeléctrica de 530 mm
13. Interruptor de paragem de emergência 600084 caixa em PVC, IP65
14. Interruptor de chave 100034 de 2 comandos, embutido
100041 de 2 comandos, saliente
15. Antena exterior ANT4X-1LM
16. Controlo remoto portátil 94330E de 1 canal
94333E de 3 canais
94334E Mini de 4 canais
94335E Mini de 3 canais
17. Fecho codificado 9747E
ANTES DE COMEÇAR
Na parte lateral do automatismo é preciso espaço para os braços e para a montagem. Assegure-se de que o tem.
Carga devido à pressão do vento: Mesmo pouco vento pode fazer com que o automatismo volte para trás (inversão de segurança), uma vez
que as forças exercidas sobre ele são muito elevadas. Isto acontece especialmente em portões que não deixam passar o vento. Nota: em
qualquer dos casos, deve ser montada uma fechadura electrónica juntamente com um bloqueio no chão para aliviar o automatismo. Em casos
extremos, o vento forte pode dobrar as ferragens, danificando o portão e/ou o automatismo!
Há muitos factores decisivos para a escolha do automatismo certo. Partindo de um portão a funcionar em condições, a maior dificuldade é
"arranque inicial". Um portão em movimento não precisa, normalmente, de muita força.
• Tamanho do portão: o tamanho do portão é um factor muito importante. O vento pode travar ou deformar o portão, fazendo aumentar
consideravelmente a necessidade de força a exercer.
• Peso do portão: este dado, peso do portão, é uma característica cuja importância pode variar muito, relativamente às necessidades reais. O
funcionamento é importante.
• Influência da temperatura: as temperaturas exteriores extremas podem dificultar (alterações do chão, etc.) ou impedir o início do
funcionamento. As temperaturas exteriores elevadas podem fazer disparar o dispositivo de protecção térmica (aprox. 135 °C) mais cedo.
ATENÇÃO: os automatismos não estão preparados para funcionar continuamente no factor de duração de ciclo máximo (funcionamento
contínuo). O automatismo aquece demasiado e desliga-se até voltar a atingir a temperatura de ligação. A temperatura exterior e o portão
representam valores importantes para o factor de duração de ciclo efectivo.
1
9
4
12
14
13
16
17
2
5
3
10
6
8
15
3x
7
11
