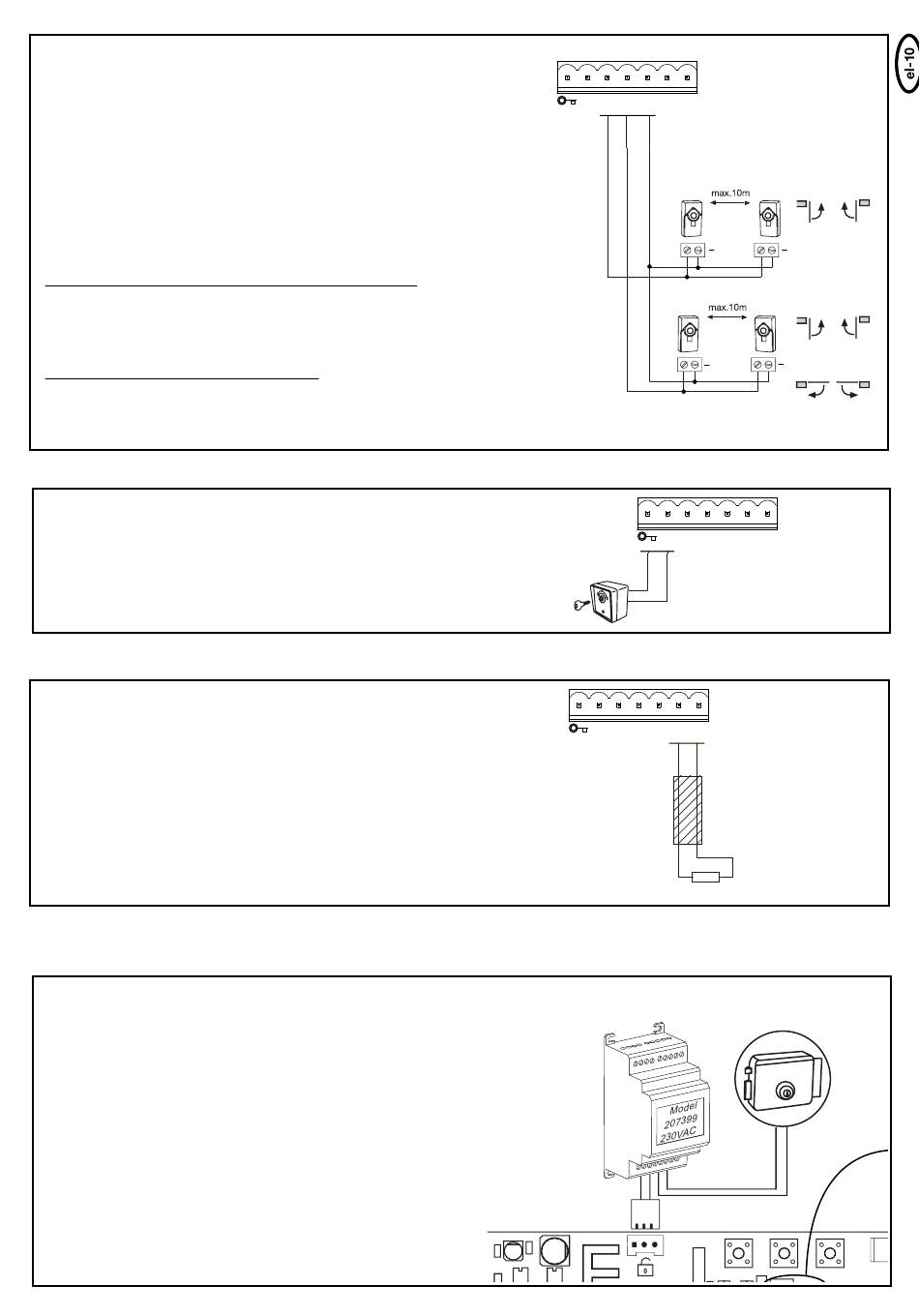

ΦΩΤΟΦΡΑΓΜΑΤΑ (ΠΡΟΑΙΡΕΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ)
Τα φωτοφράγματα εξυπηρετούν στην προστασία της θύρας και πρέπει
να χρησιμοποιούνται οπωσδήποτε. Το σημείο τοποθέτησης εξαρτάται
από τον κατασκευαστικό τύπο της θύρας. Σύμφωνα με το EN12453
πρέπει να εγκαθίσταται ένα ζεύγος φωτοφραγμάτων στην εξωτερική
πλευρά, σε ύψος 200 mm, το οποίο είναι ενεργό κατά το «κλείσιμο». Τα
φωτοφράγματα αποτελούνται από έναν πομπό και ένα δέκτη, που
πρέπει να βρίσκονται απέναντι ο ένας από τον άλλο. Το φωτοφράγμα
στερεώνεται στον τοίχο με μικρές βίδες και γόμφους. Αν είναι εφικτή η
λειτουργία «Αυτόματο κλείσιμο», πρέπει να εγκατασταθεί το
φωτοφράγμα «Chamberlain – Failsafe». Το σύστημα «Chamberlain
–Failsafe» (σύστημα 2 καλωδίων) διαθέτει και από τις δύο πλευρές ένα
μικρό LED (λυχνία) που φαίνεται από έξω και επισημαίνει την κατάσταση
του φωτοφράγματος.
Διαγνωστικός έλεγχος στο φωτοφράγμα «Chamberlain-Failsafe»
LED συνεχώς αναμμένο = OK
Το LED αναβοσβήνει = το φωτοφράγμα φράζει το σύστημα ελέγχου
LED σβηστό = Χωρίς ρεύμα, εσφαλμένη σύνδεση ή αντιστραμμένη
πολικότητα
Διαγνωστικός έλεγχος στο σύστημα ελέγχου
LED PHOTO1, 2 σβηστό = OK, δεν έχει συνδεθεί φωτοφράγμα
LED PHOTO1, 2 συνεχώς αναμμένο = OK
LED PHOTO1, 2 αναβοσβήνει = το σύστημα ελέγχου είναι φραγμένο
ΠΛΗΚΤΡΟ / ΔΙΑΚΟΠΤΗΣ ΜΕ ΚΛΕΙΔΙ (ΠΡΟΑΙΡΕΤΙΚΟΣ
ΕΞΟΠΛΙΣΜΟΣ)
Το σύστημα ελέγχου / ο μηχανισμός κίνησης μπορεί να
ενεργοποιείται μέσω πλήκτρου ή μέσω διακόπτη με κλειδί. Ανάλογα
με τις ρυθμίσεις των γεφυρών, είναι εφικτό το άνοιγμα του 1 φύλλου
ή των 2 φύλλων. (Σύνδεση: σύμβολο κλειδιού και COM)
ΟΡΙΟΛΩΡΙΔΑ (ΠΡΟΑΙΡΕΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ)
Στο σύστημα ελέγχου μπορεί να συνδεθεί μια οριολωρίδα που
λειτουργεί με την αρχή της αντίστασης 8,2 kOhm, που σημαίνει ότι
στο τέλος της οριολωρίδας υπάρχει μια δοκιμαστική αντίσταση των
8,2 kOhm. Αυτή διασφαλίζει τη συνεχή επιτήρηση του ηλεκτρικού
κυκλώματος. Το σύστημα ελέγχου παραδίδεται με ενσωματωμένη
αντίσταση των 8,2 kOhm. Περισσότερες οριολωρίδες συνδέονται σε
σειρά.
Διατομή καλωδίου: 0,5 mm2 ή μεγαλύτερη.
ΗΛΕΚΤΡΙΚΗ ΚΛΕΙΔΑΡΙΑ (ΠΡΟΑΙΡΕΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ)
Το σύστημα ελέγχου παρέχει τη δυνατότητα χρήσης μιας ηλεκτρικής
κλειδαριάς 12 V. (Σχετικές οδηγίες συνοδεύουν την ηλεκτρική
κλειδαριά).
Για το σκοπό αυτόν πρέπει να συνδεθεί στο κύριο σύστημα ελέγχου
ένα βοηθητικό σύστημα ελέγχου για την ηλεκτρική κλειδαριά.
Βιδώστε το βοηθητικό σύστημα ελέγχου δίπλα στο μετασχηματιστή
ελέγχου πάνω στην πλάκα βάσης.
Ανοίξτε το περίβλημα και πραγματοποιήστε όλες τις απαραίτητες
ηλεκτρικές συνδέσεις.
Βάλτε το φις του βοηθητικού συστήματος ελέγχου στη θέση με το
σύμβολο κλειδιού.
-
+
-
+
+
-
-
+
-
+
