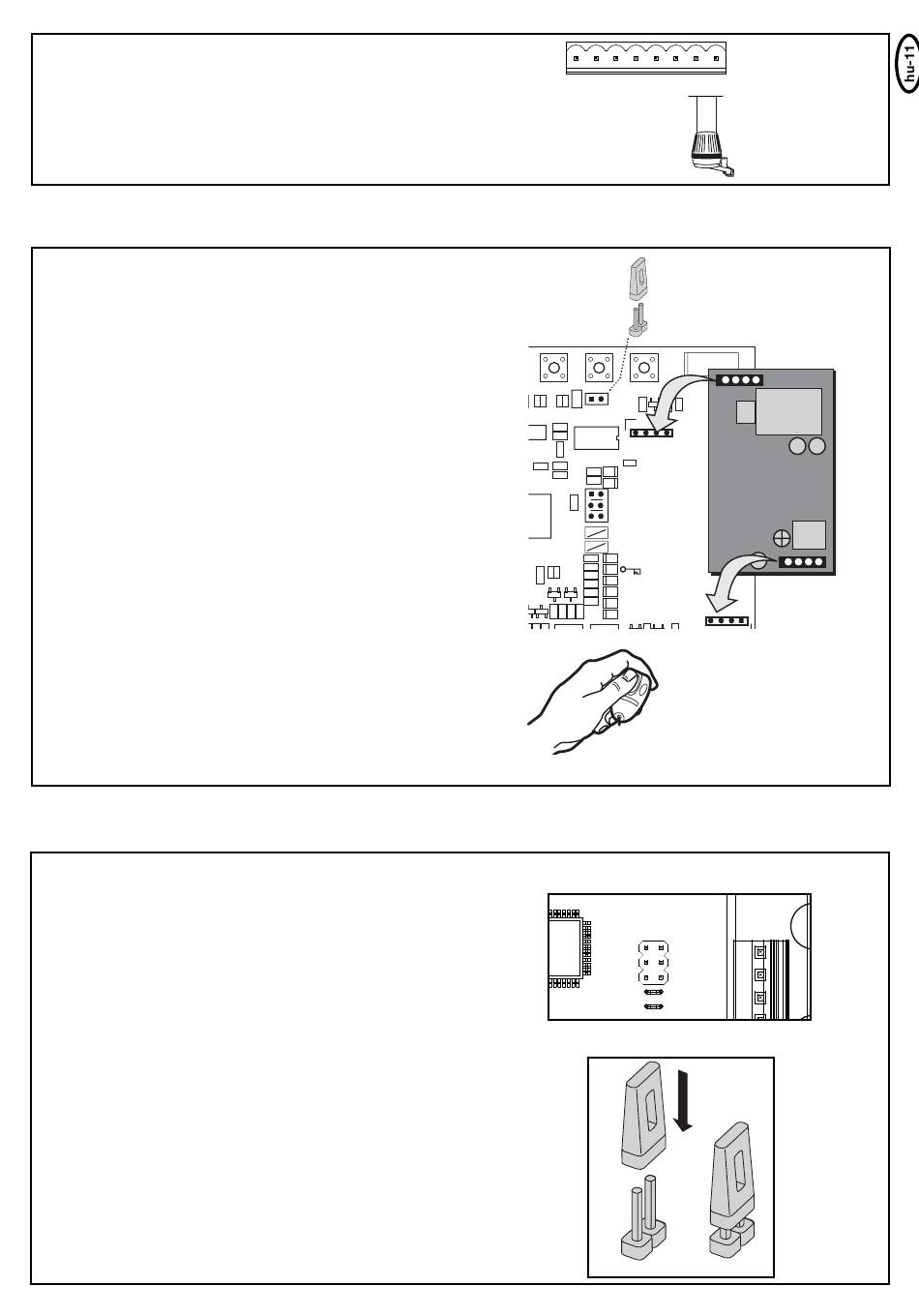

VILLOGÓ (OPCIONÁLIS)
A vezérlőhöz egy villogó csatlakoztatható. Ez az embereket
figyelmezteti a mozgó kapura. A villogót minél magasabban és jól
láthatóan kell elhelyezni. A vezérlő állandó jelet ad, amelyet a lámpa
villogásra változtat.
A kábel keresztmetszete: 0,5 mm˛ vagy nagyobb.
Feszültség: 24V DC
RÁDIÓ
A rádiós modult helyezze a megfelelő érintkezőkre, ha még nincsen
felszerelve.
PROGRAMOZÁS / TÁVIRÁNYÍTÓK TÖRLÉSE
A vevőegység két csatornával rendelkezik (CH1 és CH2). Mintkét
csatorna használata lehetővé teszi az egyszárnyú illetve a kétszárnyú
üzemmódot is. Példa: Ha a CH2 = P2 észleli a távirányító jelét, akkor
csak 1 szárny nyílik ki. Ha Ön a távirányító egy másik gombját is
megnyomja (CH1 = P1), akkor mindkét szárny kinyílik.
PROGRAMOZÁS
- Helyezze a jumpert a "RADIO" nyílásba
- Egy jel elmentéséhez nyomja meg egyidejűleg a távirányító kívánt
gombját, és a P1 vagy P2 memóriagombot a vezérlőn.
- Ha megnyomja a P1 vagy P2 gombokat, akkor egy LED villan fel,
majd újra elalszik, ha az elmentés megtörtént.
- Ismételje meg ezeket a lépéseket valamennyi távirányítóhoz
(maximum 180 távirányító állítható be csatornánként).
Megjegyzés: Győződjön meg rőla, hogy a távirányító ugyanazon
gombja ne legyen a CH1-re és a CH2-re is beállítva, mert ez esetben
a készülék nem működik megfelelően. Ha szükséges, ismételje meg
a programozást.
- A befejezéshez: vegye ki a jumpert a "RADIO" nyílásból!
TÖRLÉS
- Helyezze a jumpert a "RADIO" nyílásba
- Nyomja meg a P1 vagy P2 memóriagombot kb. 10 másodpercen
keresztül, amíg a kontroll-LED ismét kialszik. A csatornán beállított
valamennyi távirányító törlésre került.
- Vegye ki a jumpert a "RADIO" nyílásból!
DUGASZOLÓVEZETÉKEK / JUMPEREK
1 / 2 motor
1 vagy 2 hajtás a vezérlőhöz csatlakoztatva.
Szabad: Mindkét motor csatlakoztatva
Áthidalva: Csak 1 motor van csatlakoztatva
STOP/8,2 KOhm
Annak meghatározása, hogy a STOP/8,2 kiloohmos csatlakozást
leállító kapcsolóként vagy érintkezőléc-kapcsolóként használják.
Leállító kapcsolóként csatlakoztatott kapcsoló esetén minden
mozgást leállít. A kapcsolótábla 8,2 kiloohmos biztonsági
bemeneteként a szárny mozgásának irányát egy másodpercre
megfordítja.
Szabad: Gyári beállítás: 8,2 kiloohm
Ebben az esetben az érintkezőlécet csatlakoztatni kell, vagy a 8,2
kiloohmos ellenállásnak a kapocsba beépítve kell lennie.
Áthidalt: Leállító kapcsolóként, ebben az esetben a gyárilag kialakított
8,2 kiloohmos ellenállást el kell távolítani, és megfelelő kapcsolóval
(tartozék) vagy kábelhíddal ki kell cserélni
OPEN / PED
Meghatározza, hogy a kulcsos kapcsoló csak egy szárnyat (master)
-
+
vagy mindkét szárnyat nyitja.
Szabad: Csak 1. motor master
Áthidalt: Mindkét hajtás
-
+
MOTOR MOTOR 24V/150mA
30VDC MASTER
SECOND / LAMP
+ -
P2
P1 P3
RADIO
CH1
CH2
1/2 MOTOR
STOP/8.2KΩ
OPEN/PED
JP1
JP2
STOP/8.2KΩ
PHO 1
PHO 2
LEARN
DIAGNOSTIC
1/2 MOTOR
STOP/8.2KΩ
OPEN / PED
JP1
JP2
B
