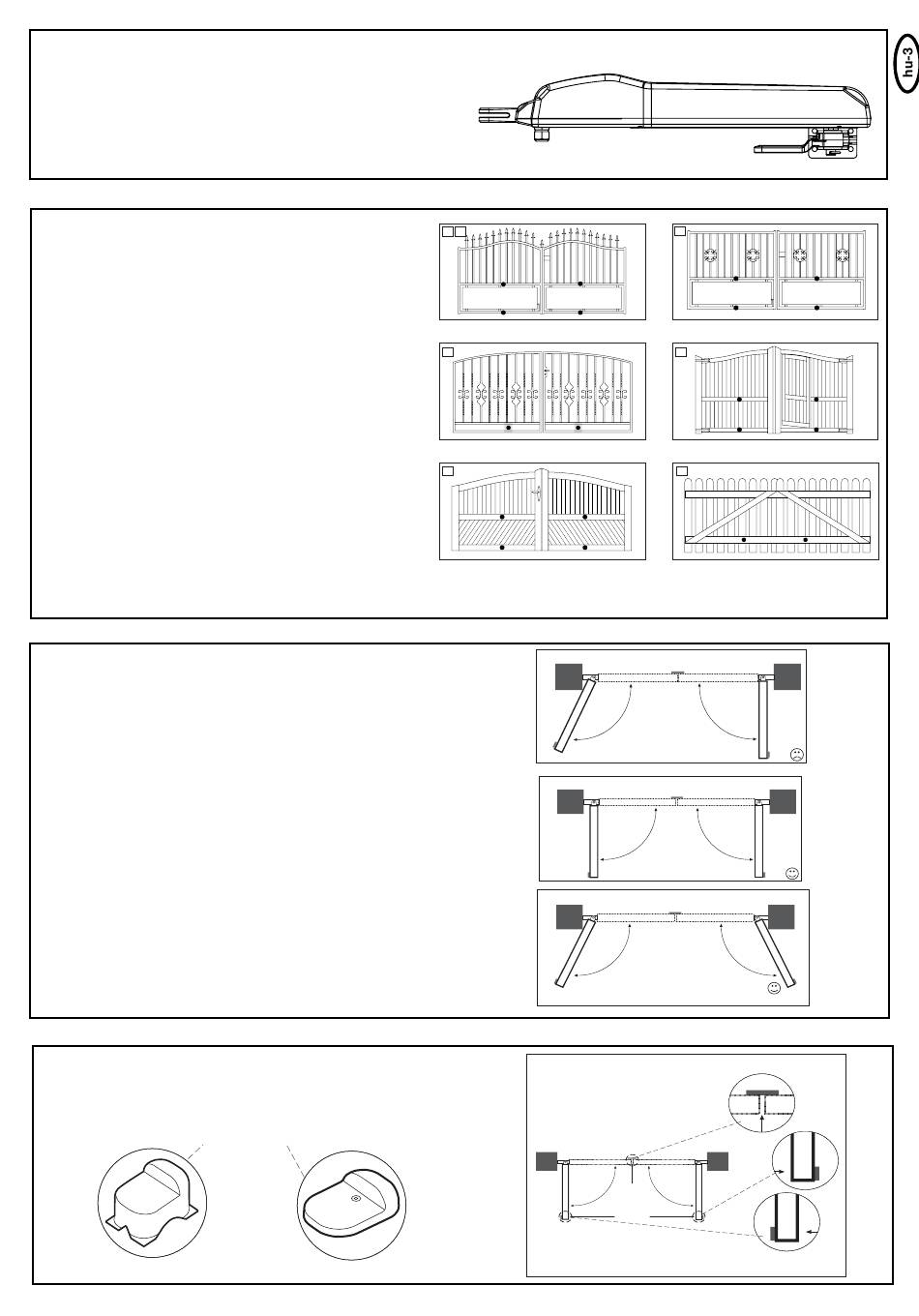

MŰSZAKI ADATOK (HAJTÁS)
Motorfeszültség
Névleges teljesítmény
Maximális teljesítmény
Maximális tolóerő
Orsóúthossz
Zyklen/24h
Einschaltdauer
KAPUTÍPUSOK
A kapu típusa dönti el a hajtás felszerelésének helyét. Ha a kapu
ütközője a talajon van, akkor a hajtást is lehetőleg minél
alacsonyabbra szereljük, hogy a kaput ne tudja helytelen irányba
forgatni. A rögzítéshez csak a keret alkatrészeit használja.
Acélkapuknál a kapuvasalást a főkerethez kell rögzíteni. Ha nem
egyértelmű, hogy a rendelkezésre álló tartó elég stabil-e, akkor
meg kell erősítenie.
Fakapuk esetében a kapuvasalás felszerelési helyén a kapukeretet
teljesen át kell fúrni. Kívülről ajánlatos egy lemezt felszerelni, hogy
a rögzítés idővel ne tudjon kilazulni. A vékony fakapukat meg kell
erősíteni, mert egyébként nem tudnak ellenállni az igénybevételnek.
Max. kapuszélesség / súly
Max. kapumagasság
Szélnyomás nélküli adatok
Kifelé nyíló szárnyak (tartozék:50-19503) esetében a kapusúly és szárnyhosszúság mértékei 25%-kal csökkentendők.
KAPUHELYZET
Milyen szélesre kell kinyitni a kaput?
90 fokban vagy 105 fokig. A kapuszárnyak eltérő nyílási szögei:
(ferde behajtások)
A szerelés előtt a következők feltétlenül betartandók.
A: Nincs átfedés a szárnyak között: Nem szükséges, hogy az egyik
szárny előbb nyíljon. Ebben az esetben a nyílásszög legfeljebb 15°-ig
eltérő lehet. Azt a szárnyat, amelynek hosszabb az útja, lehetőleg az
1-es motorhoz alkalmazza.
B: A szárnyak között van átfedés: Az első szárnynak szélesebbre kell
nyílnia, mint a másodiknak. Beépítés lehetséges.
C: A szárnyak között van átfedés: A második szárnynak szélesebbre
kell nyílnia, mint az elsőnek. Beépítés nem lehetséges. Fennáll a
veszély, hogy a szárnyak nem megfelelően zárnak. A kapu átépítése
szükséges az "A" vagy a "B" változat szerint.
ÜTKÖZŐK
A forgókapuhoz stabil ütköző szükséges a kapu NYITVA és a kapu ZÁRVA
helyzetekben. Az ütközők óvják a hajtást, a kaput és a vasalásokat. A kapu stabil
gütközők nélküli működtetése hibás mozgást okoz, gyakran veszélyes, idő előtti
kopáshoz vezet és érvényteleníti a jótállást!
24 V
10 W
40 W
300 daN
300 mm
5-10
4min.
2,5 m szárnyanként / 150 kg
2,0 m szárnyanként / 200 kg
1,5 m szárnyanként / 250 kg
1,5 m
2
A
C
E
105°
90°
105°
90
0
B
D
F
90°
90°
105°
90
0
