TEHNIČKI PODACI MOTORNOG UPRAVLJANJA
Napon:
Transformator:
Pogonski motor:
Pribor za napajanje:
Radna temperatura:
Zaštitni razred:
PE
TRANSFORMER
230VAC
250V/2A
L N

POWER SUPPLY

230VAC/50Hz
30VDC
230VAC
PE
230VAC
230/24VAC minimalno 60VA
24VDC maks.
24VDC - 100mA
-20şC ÷ +55şC
IP54
INPUT 24VAC
BRN GRN WHT YEL
MOTOR MOTOR
MASTER SECOND 24V/150mA
+ -

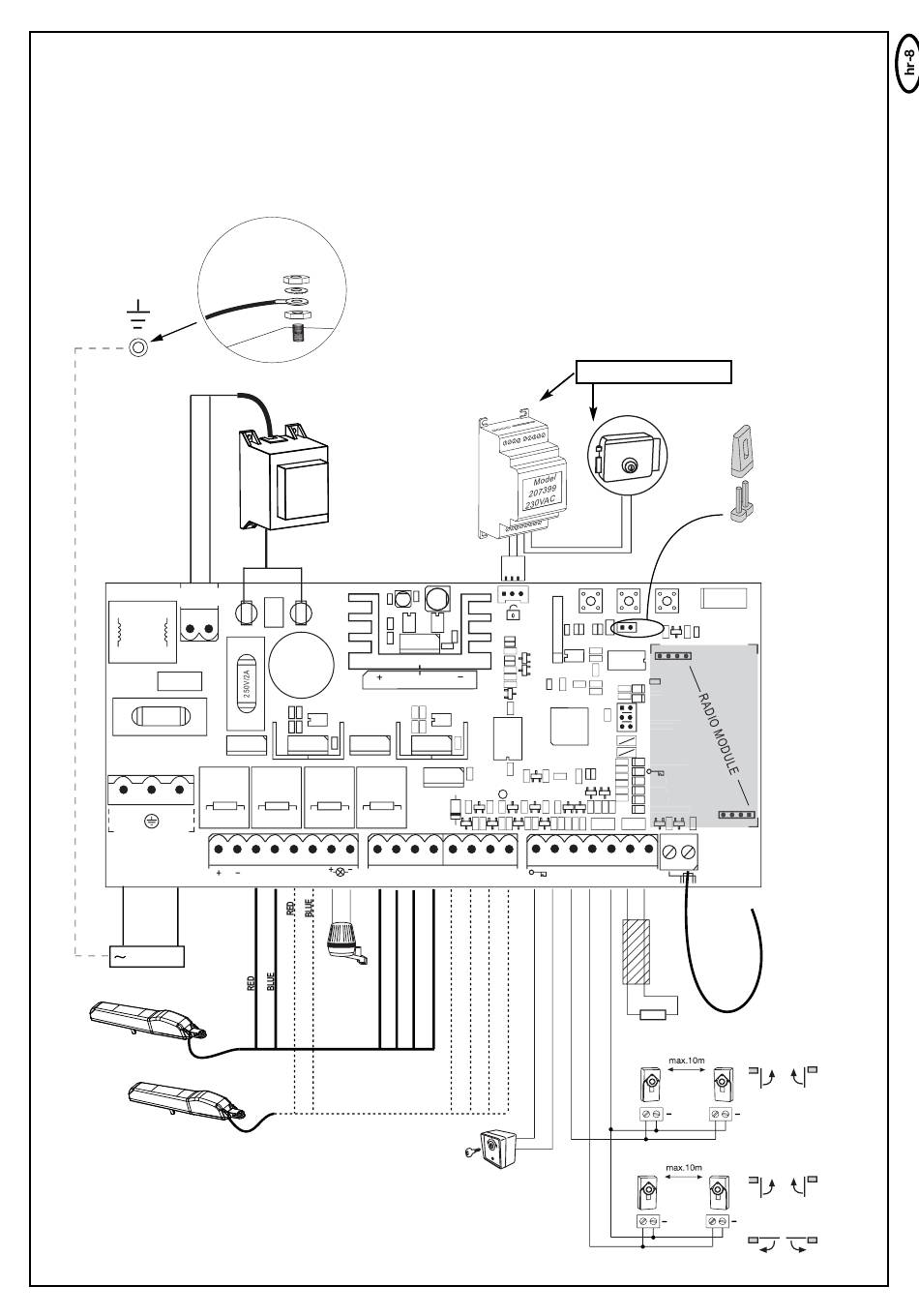

KABLOVI UPRAVLJAČA / PREGLED
a. Započnite s naponom 230 volti
Kabel ventila za napajanje s lijeve strane kutije.
b. Povežite uzemljenje ventila za napajanje s pločom osnove.
Namontirajte sve ostale kablove na upravljač.
c. Za pogone: koristite kabele koji su prikladni za korištenje na
otvorenom (debljina: 0,75 mm). Ako bi bilo potrebno, upotrijebite iste
kablove dva puta.
POZOR: Češće kontrolirajte je li obojeni kabel motora pravilno
priključen jer inače na motoru mogu nastati štete ili mu se može
poremetiti funkcionalnost. Prije svega pazite prilikom primjene
razdjelne kutije.
Preporučujemo pribor: LA400-JB40E; oprema za produljenje
kabela za uređaj. Sastoji se od 12m kabela, 6-polnog iste boje kao
pogon, razdjelne kutije IP65, navrtnih spojnica za kabel i materijala
za učvršćivanje.
BRN GRN WHT YEL COM PHOTO
MASTER SECOND
po želji
Model
203285
P2
P1 P3
RADIO
CH1 CH1
CH2 CH2
1/2 MOTOR MOTOR
STOP/8.2KΩ OP/8.2KΩ
OPEN/PED EN/PED
JP1
JP2
STOP/8.2KΩ STOP/8.2KΩ
PHO 1 PHO 1
PHO 2 PHO 2
LEARN EARN
DIAGNOSTIC DIAGNOSTIC
COM STOP /
8.2KΩ
1 2
8.2
Ω
+ +
+ +
Antenna
+
