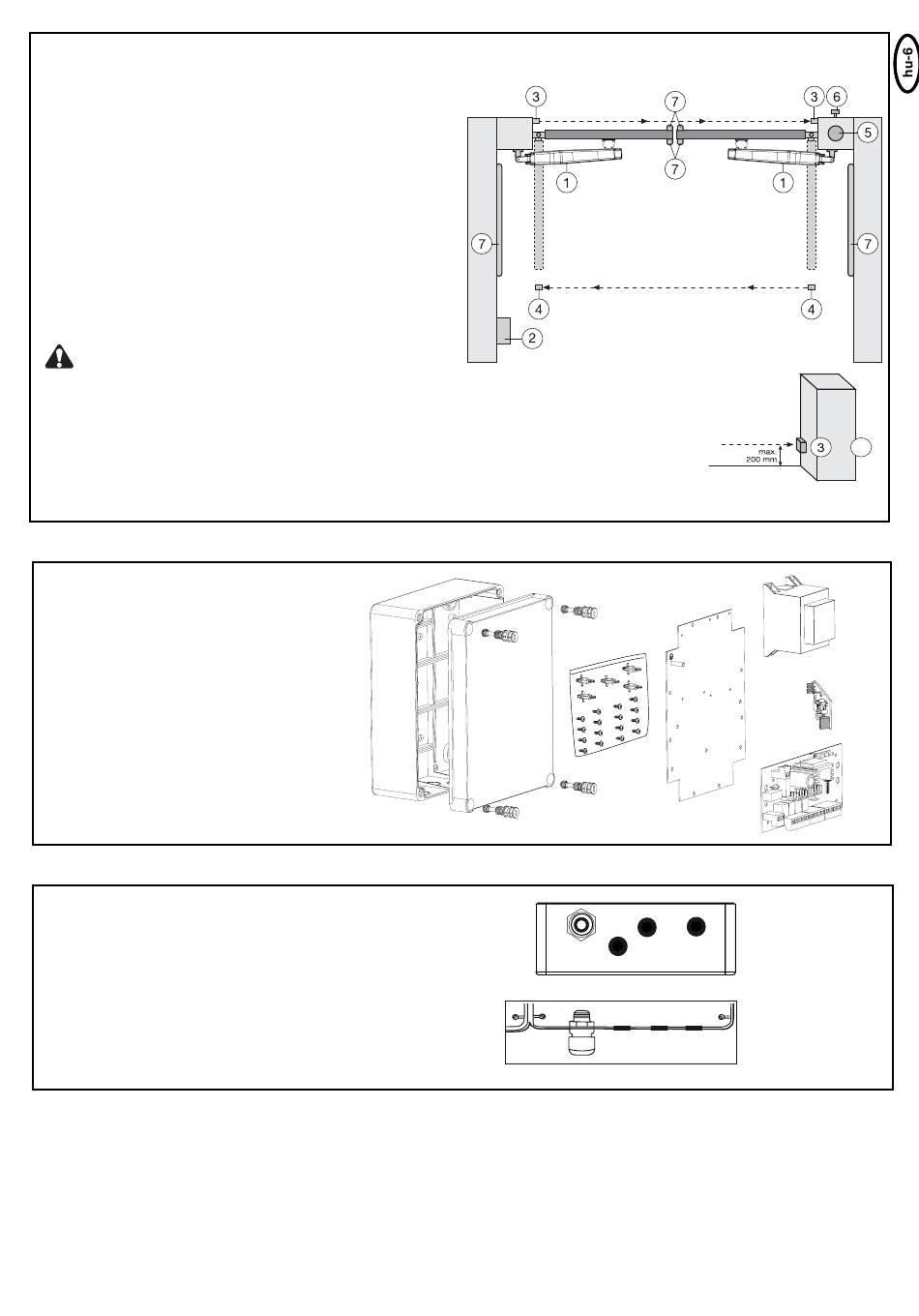

A BERENDEZÉS TIPIKUS SZERKEZETE
1. Motor
2. Vezérlő
3. Fénysorompó (a záráskor aktív), magasság kb. 200 mm
Első fénysorompó.
4. Fénysorompó (a nyitáskor / a záráskor aktív), magasság kb. 200
mm Második fénysorompó (opcionális).
5. Villogó (opcionális)
Fontos optikai figyelmeztetés a kapu mozgására.
6. Kulcsos kapcsoló vagy kódzár (opcionális)
A külső oldalra kell felszerelni. A kapu kulcs segítségével vagy
számok bebillentyűzésével nyitható.
7. Érintkezőléc (opcionális)
A kaput érintéskor biztosítja. Érintkezőléceket a kapura vagy az
oszlopokra lehet felszerelni. Az érintkezőléceket, ha szükséges, 2,5
m magasságig lehet felszerelni.
A vezérlő megfelel a legújabb EN-irányelveknek. Az egyik
ilyen irányelv előírja, hogy a kapu pereménél a záróerők a
kapu ZÁRVA előtti utolsó 500 mm-en belül nem emelkedhetnek 400
N (40 kg) fölé. 500 mm fölött a kapu pereménél a maximális erő
1400 N-t (140 kg) tehet ki. Ha ez nem biztosítható, akkor feltétlenül
fel kell szerelni egy érintkezőlécet 2,5 m magasságig a kapura vagy
a szemközti oszlopra (EN 12453)
Figyelmeztetés: A kapuberendezés szakszerű felszerelésére különösen alkalmasak a 2. oldalon felsorolt tartozékok.
A VEZÉRLŐSZEKRÉNY FELSZERELÉSE
A vezérlőszekrényben több alkatrész található:
- Külső szerelésű vezérlőszekrény
- Vezérlőszekrény-fedél
- Vezérlő
- Transzformátor
- Transzformátor fenéklemez
- Kábelátvezetés nagy
- Kábelátvezetés kicsi
- Tartókapcsokra
- Csavarok 3,5 x 9,5 mm
- Vezérlőszekrény-csuklóspánt
A VEZÉRLŐSZEKRÉNY ELŐKÉSZÍTÉSE
A négy lyuk felnyitása a vezérlőszekrény aljára
csavarhúzóval vagy hasonló szerszámmal. Rögzítse
a bal oldali nagy kábelátvezetést, a többit az ábrán
látható módon.
A nedvesség és a víz tönkreteszi a vezérlőt.
Valamennyi nyílásnak és kábelátvezetésnek
feltétlenül vízhatlanul le kell lennie zárva. A
motorvezérlőt tartalmazó vezérlőszekrényt a
kábelátvezetésekkel alulra kell felszerelni.
1x
1x
1x
1x
1x
1x
3x
5x
16x
4x
4
+
