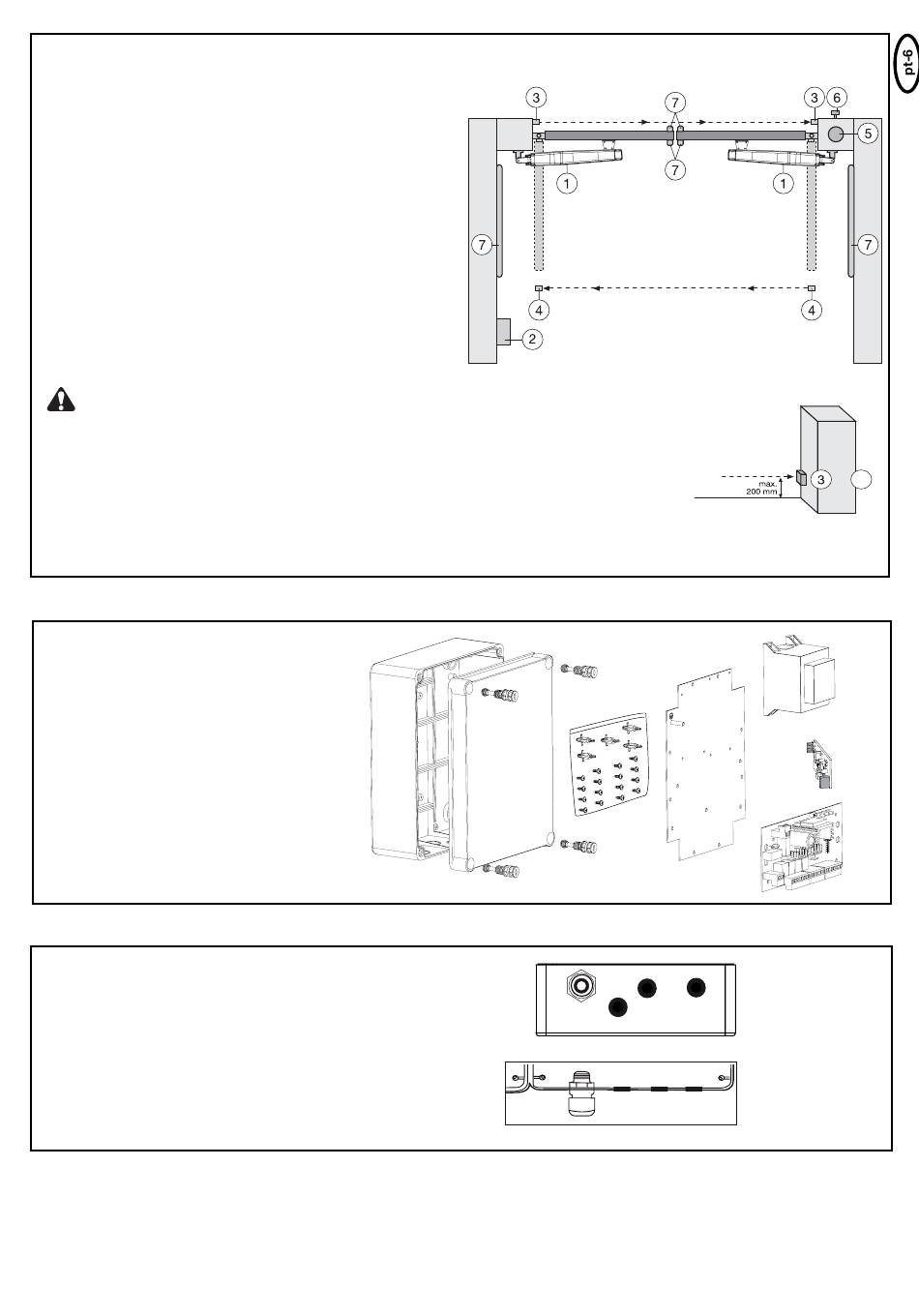

ESTRUTURA TÍPICA DE UMA INSTALAÇÃO:
1. Motor
2. Comando
3. Barreira fotoeléctrica (activa ao fechar), altura máx. 200 mm
Primeira barreira fotoeléctrica.
4. Barreira fotoeléctrica (activa ao abrir/fechar), altura máx. 200 mm
Segunda barreira fotoeléctrica (opcional).
5. Foco rotativo (opcional)
Indicação óptica importante sobre o movimento do portão.
6. Interruptor de chave ou fechadura com código (opcional)
É montado do lado de fora. O portão abre-se com chave ou
introduzindo um número.
7. Régua de contactos (opcional)
Protege o portão em caso de contacto. As réguas de contactos
podem ser montadas no portão ou nos pilares. Se necessário, as
réguas de contactos têm de ser montadas até uma altura de 2,5 m.
O comando está em conformidade com as mais recentes
directrizes EN. Uma dessas directrizes prescreve que as
forças de fecho na aresta do portão dentro dos últimos 500 mm
frente ao portão FECHADO não podem exceder 400 N (40 kg). Se
for superior a 500 mm, a força máxima na aresta do portão pode
perfazer 1400 N (140 kg). Se isto não puder ser assegurado, é
imprescindível colocar uma régua de contactos, eventualmente, até
uma altura de 2,5 m no portão ou no pilar em frente (EN12453).
Nota: para uma instalação correcta de um sistema de portão são especialmente indicados os acessórios
mencionados na página 2.
MONTAGEM DA CAIXA DE COMANDO
Na caixa de comando encontram-se várias peças:
- Caixa para montagem no exterior
- Tampa da caixa
- Comando
- Transformador
- Placa de montagem (montada)
- Passa-cabos grande
- Passa-cabos pequeno
- Clipes de suporte
- Parafusos 3,5 x 9,5 mm
- Dobradiças para caixa
PREPARAÇÃO DA CAIXA DE COMANDO
Abertura dos 4 orifícios no fundo da caixa com a
ajuda de uma chave de fendas ou uma ferramenta
semelhante. Fixar o passa-cabos grande à
esquerda e os restantes como indicado.
A humidade e a água danificam o comando. Todas
as aberturas e passa-cabos têm de estar fechados
de forma perfeitamente estanque. A caixa de
comando com o comando do motor tem de ser
montada com os passa-cabos para baixo.
1x
1x
1x
1x
1x
1x
3x
5x
16x
4x
