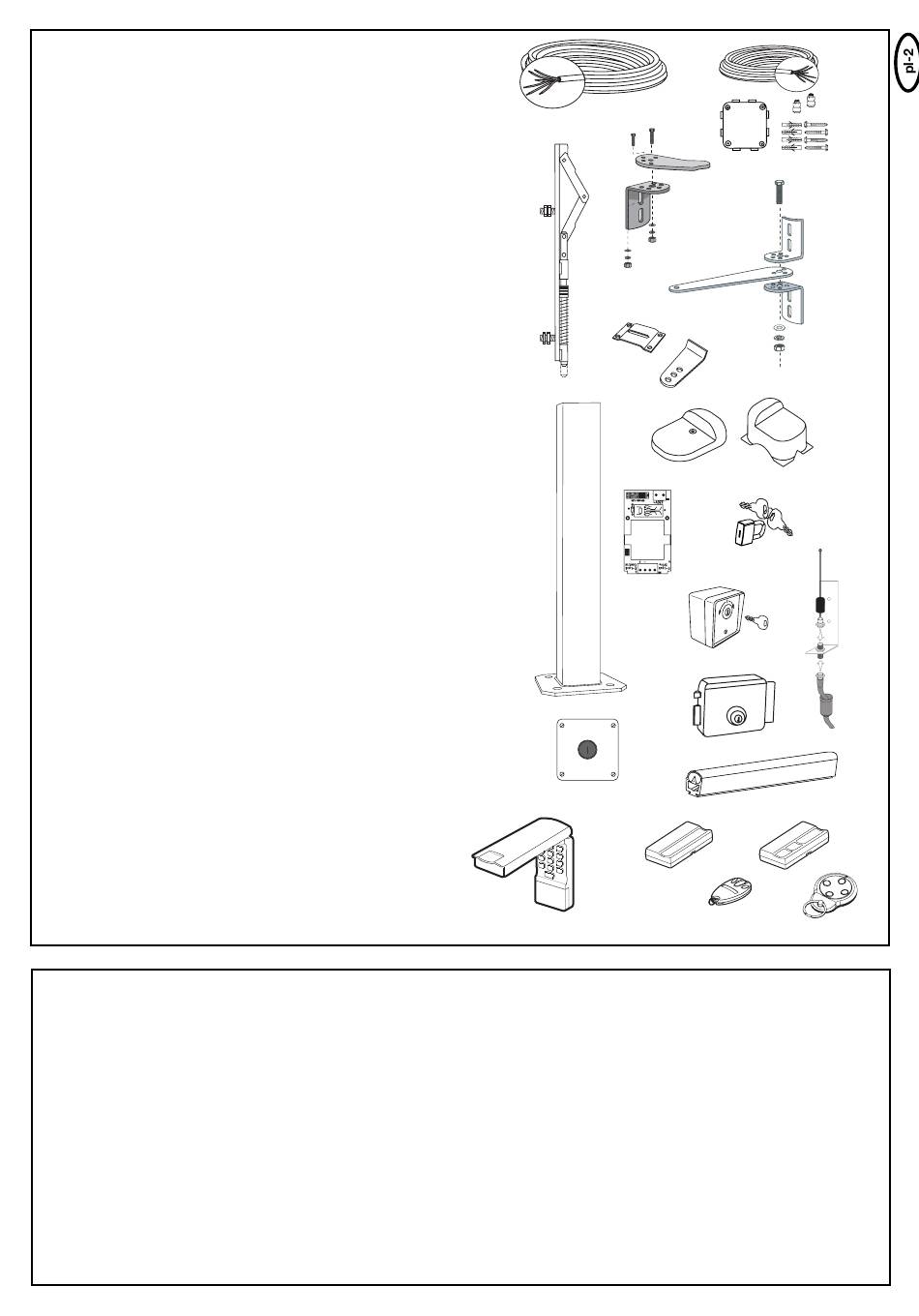

DOSTĘPNE WYPOSAŻENIE INSTALACYJNE
1. 041ASWG-0482-50 50m kabel podłączeniowy, zwój, 6-
biegunowy, do użytku na zewnątrz
pomieszczeń. Możliwe ułożenie bez rurki
ochronnej w kolorze analogicznym do
barwy napędu.
2. LA400-JB40E Zestaw do przedłużania kabla instalacji.
Składa się z 12 m kabla, 6-biegunowego,
w jednakowych kolorach, puszki
rozdzielczej IP65, dławnic kablowych i
materiału mocującego.
3. Okucie filara PROFI 2-częściowe z dużą płytą pokrywającą z
4 otworami 041ASWG-0092, 041ASWG-
0090
4. Okucie filara 207917 do okrągłych filarów
5. Okucie filara 50-19503 do bram otwieranych na
zewnątrz
6. Zamek blokujący 55124VO (po 1 szt. /2 x klucz)
7. Zamek elektryczny 203285 (12 V)
8. Transformator do zamka elektrycznego 207399
9. Blokada podłogowa 203339 (w połączeniu z zamkiem
elektrycznym)
10. Ograniczniki podłogowe 203315 do skrzydeł (standard) i
203322 (wysokie)
11. Listwa stykowa 600046 zestaw 2,5 m Zestaw listew
kontaktowych 2,5 m, profil gumowy
Szyna mocująca 2,5 m Zestaw
montażowy (600060) potrzebny do
każdej listwy kontaktowej 600053 Profil
gumowy 20 m (mały)
600077 Szyna mocująca 20 m
600077- Szyna mocująca 1 2 m
12. Kolumna 600008 pojedyncza do zapory świetlnej
530 mm
13. Wyłącznik awaryjny stop 600084, obudowa z PCW, IP65
14. Wyłącznik kluczykowy 100034, 2 polecenia, podtynkowy
100041, 2 polecenia, natynkowy
16. Antena zewnętrzna ANT4X-1LM
16. Pilot 94330E 1-kanałowy
94333E 3-kanałowy
94334E 4-kanałowy mini
94335E 3-kanałowy mini
17. Zamek kodowy 9747E
PRZED ROZPOCZĘCIEM MONTAŻU
Z boku napędu należy pozostawić miejsce na ramiona i na montaż. Proszę o tym pamiętać przed rozpoczęciem montażu.
Obciążenie wiatrem: Nawet niewielki wiatr może spowodować odwrócenie się napędu (odwrócenie w celu zabezpieczenia), gdyż siły działające
na bramę są bardzo duże. Dotyczy to zwłaszcza bram nieprzepuszczających wiatru. Wskazówka: W takim przypadku należy zamontować zamek
elektryczny w połączeniu z blokadą podłogową w celu odciążenia napędu. W przypadku ekstremalnym silny wiatr może wygiąć okucia i uszkodzić
bramę i/lub napęd!
Przy wyborze właściwego napędu należy uwzględnić wiele czynników. W przypadku prawidłowo działającej bramy punktem krytycznym jest
"rozruch". Gdy brama została już uruchomiona, napęd zużywa o wiele mniej mocy.
• Rozmiar bramy: Rozmiar bramy jest bardzo ważnym czynnikiem. Wiatr może zahamować bądź naprężyć bramę, zwiększając siłę niezbędną
do jej przesunięcia.
• Ciężar bramy: Ciężar bramy to wielkość przybliżona, która może znacznie odbiegać od faktycznego zapotrzebowania na moc. Ważny jest
ciężar bramy w działaniu.
• Wpływ temperatury: Niskie temperatury mogą utrudnić uruchamianie bramy (zmiany podłoża itp.) bądź je uniemożliwić. Wysokie temperatury
(ok. 135°C) mogą być przyczyną wcześniejszego uruchomienia wyłącznika nadtemperaturowego.
UWAGA: Napędy nie są zaprojektowane w sposób pozwalający na ich nieprzerwaną pracę (tryb pracy ciągłej). Gdy napęd rozgrzeje się zbyt
mocno, zostaje wyłączony i jest wychładzany do momentu osiągnięcia temperatury włączenia. Temperatura zewnętrzna oraz brama to wielkości
określające w istotnym stopniu faktyczny czas włączenia.
1
9
4
12
14
13
16
17
2
5
3
10
6
8
15
3x
7
11
