LÂMPADA PISCA-PISCA (OPCIONAL)
Pode ligar um foco rotativo ao comando. Este alerta as pessoas para
o movimento do portão. O foco rotativo deve ser instalado num local o
mais elevado e visível possível. O comando emite um sinal constante,
que é transformado pela lâmpada numa luz intermitente.
Secção transversal do cabo: 0,5 mm2 ou superior.
Tensão: 24V DC
SINAL DE RÁDIO
Encaixar o módulo de sinal de rádio nos pinos previstos se não estiver
já previamente montado.

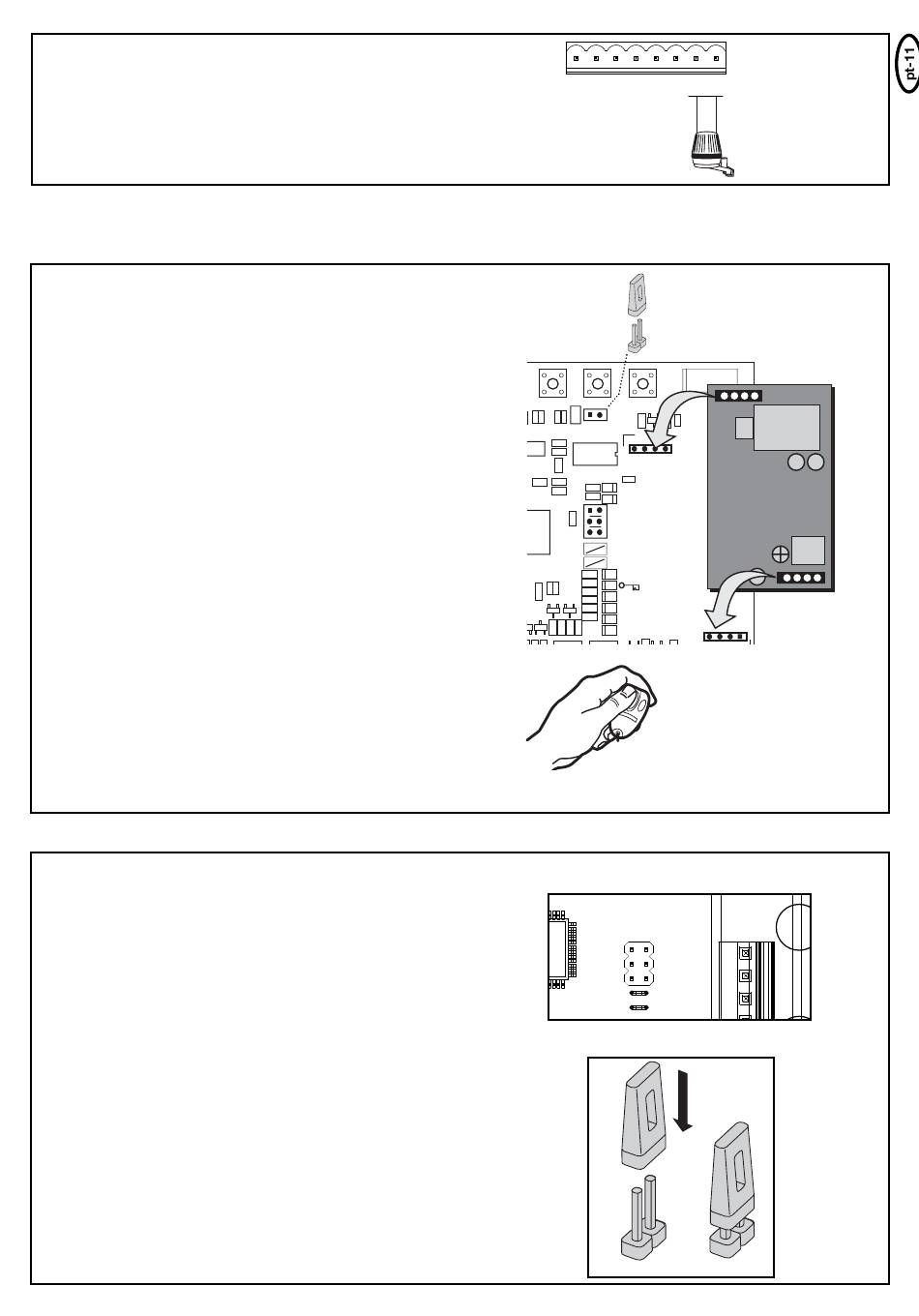

PROGRAMAR / ELIMINAR COMANDOS À DISTÂNCIA
O receptor possui 2 canais CH1 e CH2. A utilização de ambos os
canais permite tanto o funcionamento de uma palheta como o
funcionamento de duas palhetas. Exemplo: se o CH2 = P2 receber o
sinal do comando à distância, só se abre 1 palheta. Se utilizar outra
tecla do comando à distância com CH1 = P1, abrem-se ambas as
palhetas.
PROGRAMAÇÃO
- Encaixar a ponte de encaixe no local de encaixe "RÁDIO"
- Para memorizar um sinal, prima simultaneamente a tecla desejada
do comando à distância e as teclas de memorização P1 ou P2 no
comando.
- Se premir as teclas P1 ou P2, acender-se-á um LED e apagar-se-á
novamente logo que esteja realizada a memorização.
- Repita estes passos para todos os comandos à distância (no máximo
180 comandos à distância podem ser memorizados por cada canal).
Nota: certifique-se de que não é memorizada a mesma tecla do
comando à distância em CH1 e CH2; caso contrário, o equipamento
não funciona correctamente. Repita a programação, se necessário.
- Para terminar: retirar novamente a ponte de encaixe do local de
encaixe "RÁDIO"!
ELIMINAR
- Encaixar a ponte de encaixe no local de encaixe "RÁDIO"
- Prima as teclas de memorização P1 ou P2 durante aprox. 10
segundos até se apagar novamente o LED de controlo. Todos os
comandos à distância memorizados neste canal estão agora
eliminados.
- Retirar novamente a ponte de encaixe do local de encaixe "RÁDIO"!
Pontes de encaixe/jumper
1 motor/2 motores
1 automatismo ou 2 automatismos ligados a um comando.
Livre: os dois motores ligados
Ponteado: apenas 1 motor ligado
STOP/8,2 KOhm
Define se a ligação STOP/8,2 KOhm é para ser usada como
interruptor de paragem ou de réguas de contactos. Enquanto
interruptor de paragem, são parados todos os movimentos com o
interruptor ligado. Enquanto entrada de segurança de 8,2 KOhm para
réguas de ligação (régua de borracha), o batente volta para trás
durante um segundo.
Livre: Ajuste de fábrica como 8,2 KOhm.
Neste caso, tem de estar ligada uma régua de contactos ou a
resistência no borne tem de ser de 8,2 KOhm.
Ponteada: Enquanto interruptor de paragem, neste caso, a
resistência ajustada de fábrica de 8,2 KOhm tem de ser removida e
substituída por um interruptor apropriado (acessório) ou uma ponte
de cabos.
OPEN/PED
Define se um interruptor de chave abre apenas um batente (Master)
-
+
ou os dois.
Livre: Apenas o motor 1 Master
Ponteada: Ambos os automatismos
-
+
