A MOTORVEZÉRLŐ MŰSZAKI ADATAI
Feszültség:
Transzformátor:
A motor kimenőteljesítménye:
A tartozékok tápellátása:
Munkahőmérséklet:
Védelmi fokozat:
PE
TRANSFORMER
230VAC
250V/2A
L N

POWER SUPPLY

230VAC/50Hz
30VDC
230VAC
PE
230 VAC
230/24 VAC legalább 60 VA
24 V DC max
24 VDC – 100 mA
-20 şC – +55 şC
IP54
INPUT 24VAC
BRN GRN WHT YEL
MOTOR MOTOR
MASTER
MASTER SECOND 24V/150mA
+ -

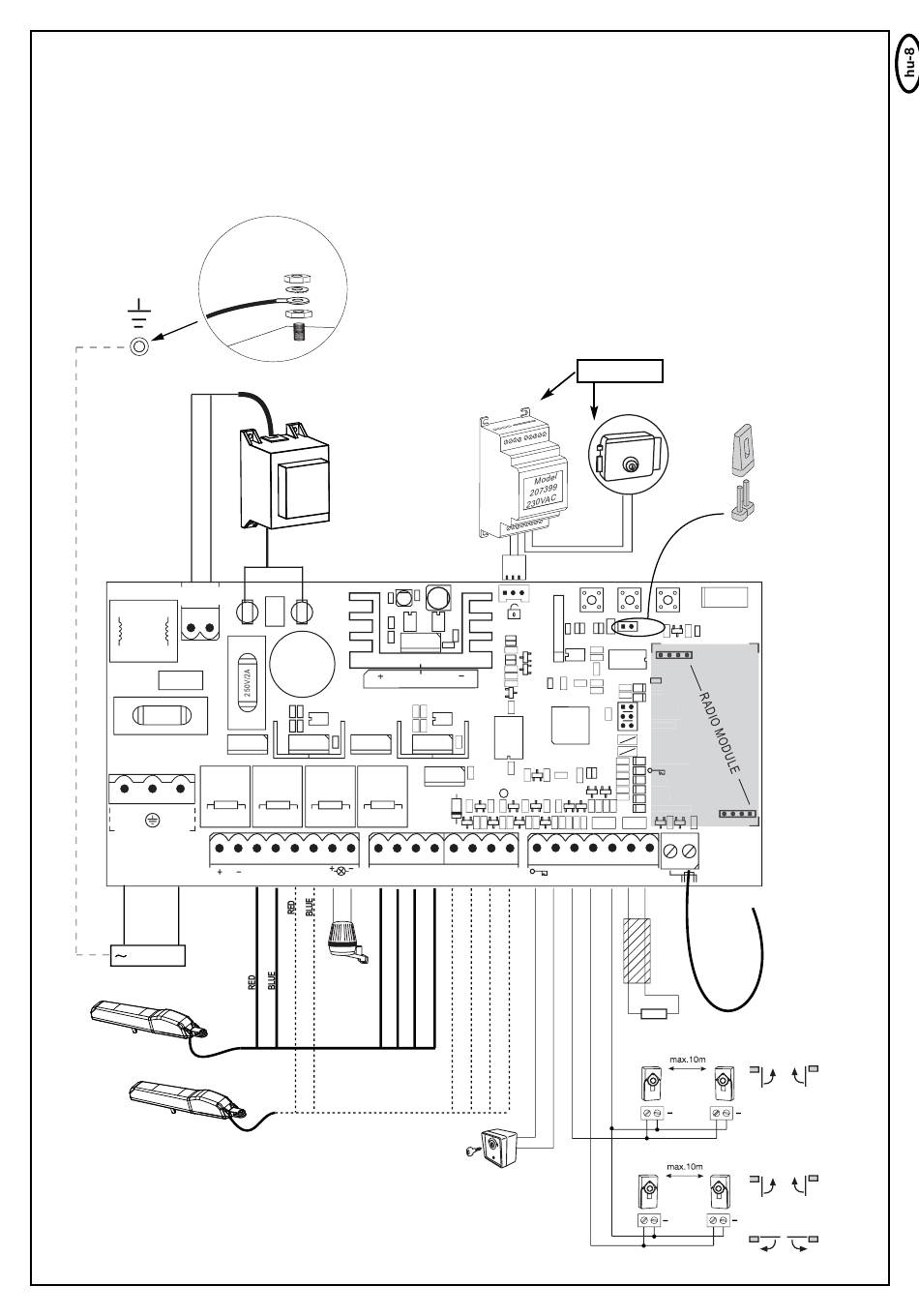

A VEZÉRLŐ BEKÖTÉSE / ÁTTEKINTÉS
a. Kezdje a még feszültségmentes 230 voltos tápvezetékkel a
vezérlőszekrény bal oldalán.
b. Kösse össze a tápvezeték földelővezetékét az alaplemezzel. Kösse
rá az összes többi kábelt a vezérlőre.
c. A meghajtókhoz: Alkalmazzon olyan kábeleket, amelyek szabadban
való használatra is alkalmasak (vastagság: 0,75 mm ˛).
Ha szükséges, akkor használja mindkétszer ugyanazt a kábelt.
FIGYELEM: Többszörösen ellenőrizze, hogy a motor színes kábeleit
helyesen kötötték-e rá, mert ellenkező esetben a motor kárt
szenvedhet, vagy nem működik előírásszerűen. Különösen az
elosztódobozok alkalmazása esetén vigyázzon.
Ajánljuk az alábbi tartozékot: LA400-JB40E; készlet
kábelhosszabbítóval egy berendezéshez. Részei: 12 m kábel, 6
pólusú, a hajtással azonos színű, elosztódoboz IP 65, kábelillesztés
csavarozással és. rögzítőanyag.
opcionális
Model
203285
P1
BRN GRN WHT YEL COM PHOTO COM STOP /
SECOND
1 2
P2
P3
RADIO
CH1 CH1
CH2 CH2
1/2 MOTOR MOTOR
STOP/8.2KΩ OP/8.2KΩ
OPEN/PED EN/PED
JP1
JP2
STOP/8.2KΩ STOP/8.2KΩ
PHO 1 PHO 1
PHO 2 PHO 2
LEARN EARN
DIAGNOSTIC DIAGNOSTIC
8.2KΩ
Antenna
8.2
Ω
+ +
+
+ +
