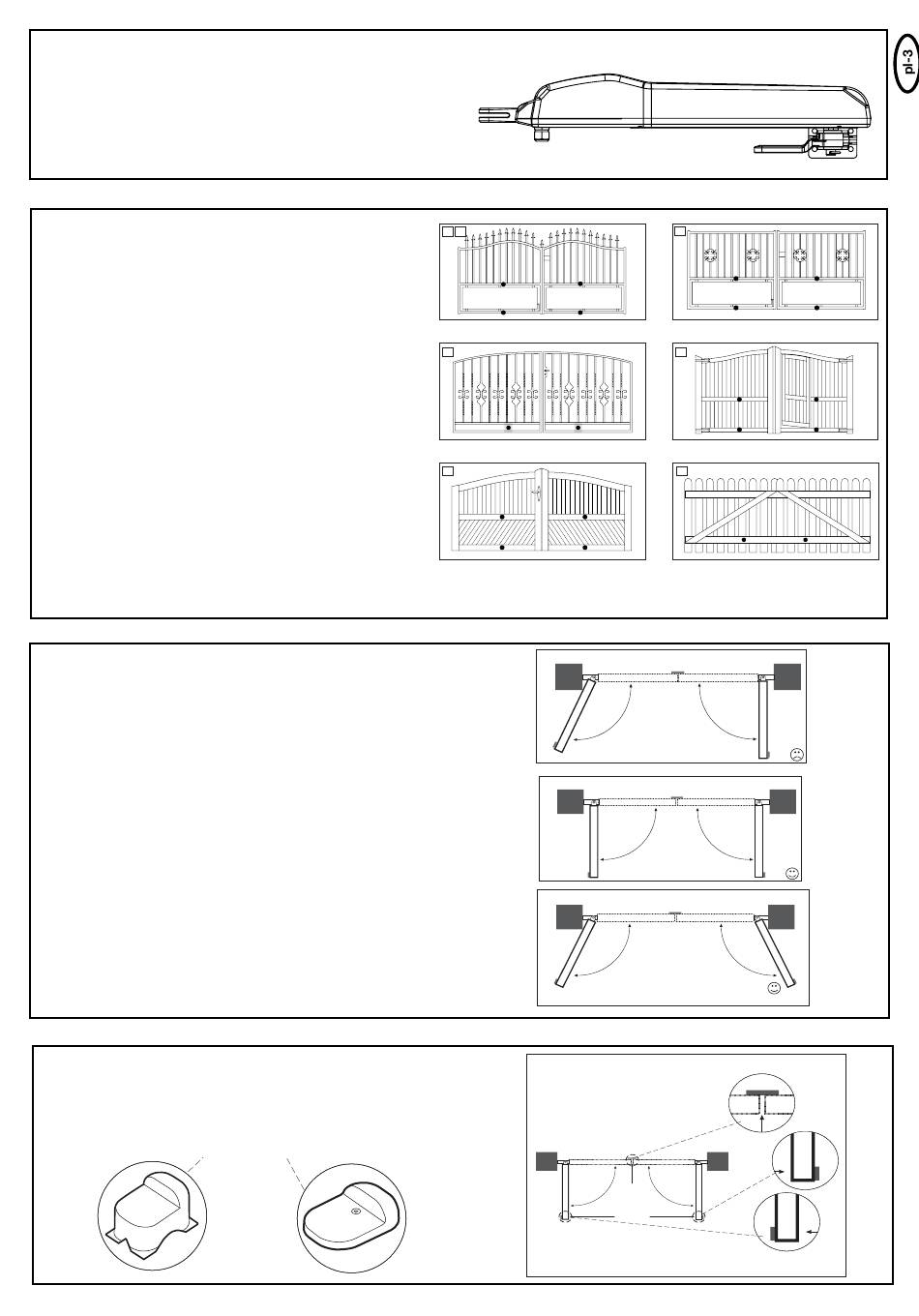

DANE TECHNICZNE (NAPĘD)
Napięcie silnika
Moc znamionowa
Moc maksymalna
Maksymalna siła przesuwu
Odcinek pracy wrzeciona
Zyklen/24h
Einschaltdauer
TYPY BRAM
Typ bramy decyduje o miejscu montażu napędu. Jeżeli ogranicznik
bramy znajduje się na podłodze, napęd powinien również zostać
zamontowany jak najbardziej na dole, aby brama nie mogła się
przekręcić. Proszę używać wyłącznie elementów ramy do
mocowania.
W przypadku bram stalowych okucie bramy należy mocować do
ramy głównej. Jeżeli nie wiadomo, czy dostępny wspornik ma
wystarczającą stabilność, należy go wzmocnić.
W przypadku bram drewnianych należy przewiercić miejsce
montażu okucia bramy. Zaleca się zastosowanie od zewnątrz płyty,
aby z czasem zamocowanie nie luzowało się. Cienkie bramy
drewniane należy dodatkowo wzmocnić, gdyż w przeciwnym
wypadku nie wytrzymają obciążenia.
Maks. szerokość bramy/ciężar
Maks. wysokość bramy
Dane bez obciążenia wiatrem
W przypadku bram podnoszących się na zewnątrz (osprzęt: 50-19503) należy zredukować wymiary, ciężar bramy i długość skrzydła o 25%
SYTUACJA MONTAŻOWA BRAMY
Jak daleko można otworzyć skrzydło?
90 do 105 stopni.
Różne kąty otwarcia skrzydeł: (wjazdy ukośne)
Przed montażem należy wziąć pod uwagę następujące sytuacje:
A: Skrzydła nie zachodzą na siebie: Nie jest konieczne otwieranie
jednego ze skrzydeł na początku. Kąty otwarcia mogą się różnić w
takim przypadku do 15°. Najlepiej, jeżeli skrzydło o dłuższej drodze
jest zastosowane z silnikiem 1.
B: Skrzydła zachodzą na siebie: Pierwsze skrzydło powinno się
otwierać dalej, niż drugie. Nie jest możliwy montaż.
C: Skrzydła zachodzą na siebie: Drugie skrzydło powinno się
otwierać dalej, niż drugie. Nie jest możliwy montaż. Istnieje
niebezpieczeństwo, że skrzydła nie będą się zamykały prawidłowo.
Konieczna jest przebudowa bramy do wariantu A lub B.
OGRANICZNIKI
W bramie obrotowej należy zamontować stały ogranicznik dla pozycji brama
OTWARTA i brama ZAMKNIĘTA. Ograniczniki chronią napęd, bramę i okucia.
Napęd bramy bez stałych ograniczników krańcowych powoduje nieprawidłowości w
pracy, jest niebezpieczny i przyczynia się do przedwczesnego zużycia i
wygaśnięcia gwarancji!
24 V
10 W
40 W
300 daN
300 mm
5-10
4min.
2,5 m na skrzydło/150 kg
2,0 m na skrzydło/200 kg
1,5 m na skrzydło/250 kg
1,5 m
2
A
C
E
105°
90°
105°
90
0
B
D
F
90°
90°
105°
90
0
