ТЕХНИЧЕСКИЕ ДАННЫЕ УСтРОЙСтВА УПРАВЛЕНИЯ
ПРИВОДА
Напряжение: 230 В перем. тока
Трансформатор: 230 / 24 В перем. тока, минимум 60 ВА
Выход электропривода: 24 В пост. тока макс.
Питание принадлежностей: 24 В пост. тока – 100 мА
Рабочая температура: -20?C ч +55єC
Класс защиты: IP54
PE
TRANSFORMER
230VAC
250V/2A
L N

POWER SUPPLY

230VAC/50Hz
230VAC
PE
INPUT 24VAC
BRN GRN WHT YEL
MOTOR MOTOR
30VDC MASTER SECOND 24V/150mA
+ -

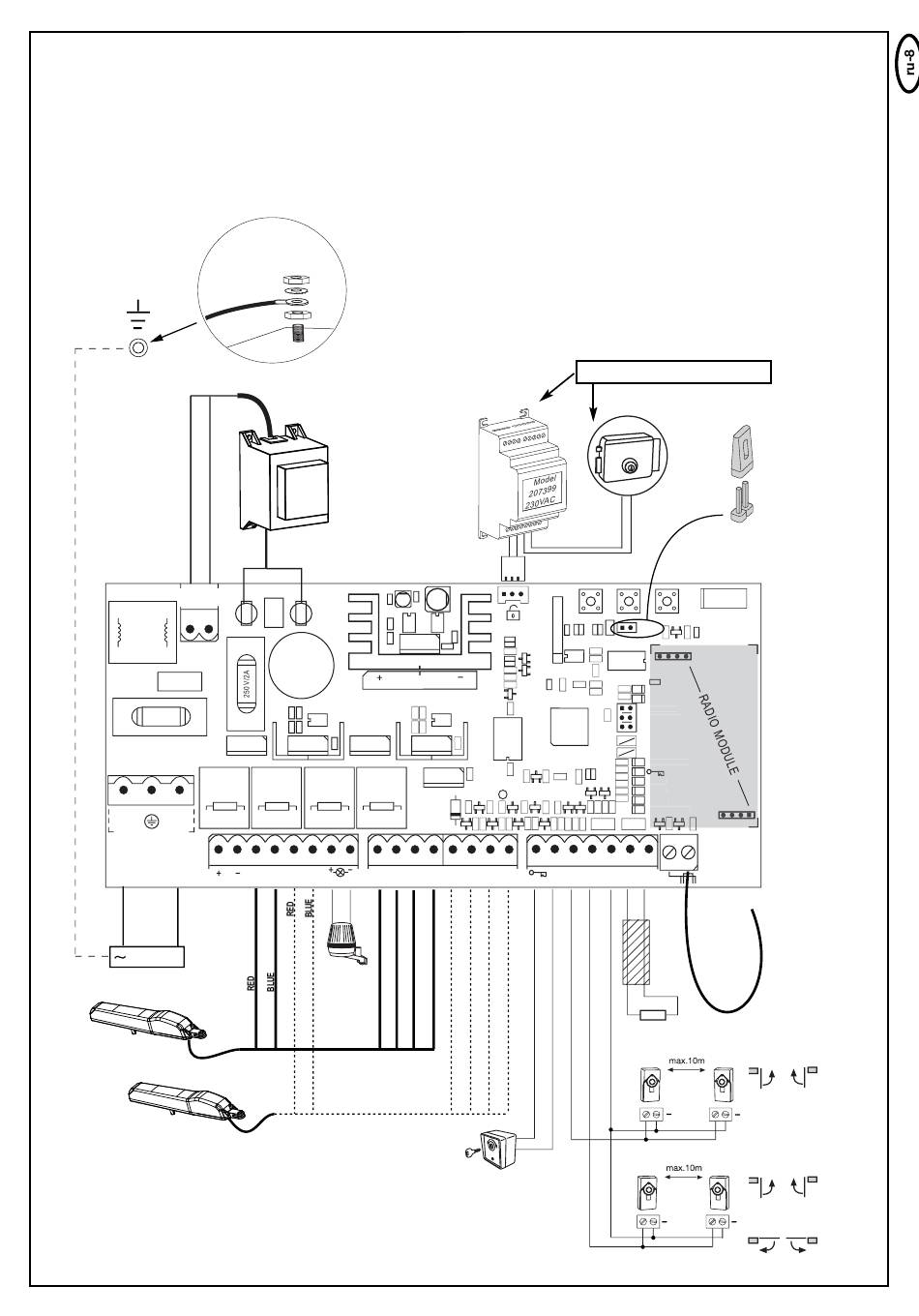

РАЗВОДКА УСтРОЙСтВА УПРАВЛЕНИЯ / ОБЗОР
a. Начать с подводящего кабеля на 230 В, пока еще не
находящегося под напряжением, с левой стороны кожуха.
b. Соединить кабель заземления подводки с плитой основания.
Подключить все остальные кабели к устройству управления.
c. Для привода: Используйте кабели, которые подходят для
использования под открытым небом (Толщина: 0,75 ммІ).
В случае необходимости, используйте те же самые кабели
дважды.
ВНИМАНИЕ: Несколько раз проверить, правильно ли подключены
цветные кабели двигателя, в обратном случае двигатель может
быть поврежден или он будет работать не надлежащим образом.
Особое внимание необходимо при использовании
распределительных коробок.
Мы рекомендуем комплектующие: LA400- JB40E; Набор для
удлинения кабеля для системы. Состоит из 12 м кабеля, 6-
полюсного тех же цветов, что и привод, распределительной
коробки IP65, резьбовых кабельных соединений и крепежного
материала.
BRN GRN WHT YEL
COM PHOTO
MASTER SECOND
дополн. оборудование
Model
203285
P2
P1 P3
RADIO
CH1 CH1
CH2 CH2
1/2 MOTOR MOTOR
STOP/8.2KΩ OP/8.2KΩ
OPEN/PED EN/PED
JP1
JP2
STOP/8.2KΩ STOP/8.2KΩ
PHO 1 PHO 1
PHO 2 PHO 2
LEARN EARN
DIAGNOSTIC DIAGNOSTIC
COM STOP /
1 2 8.2KΩ
8.2
Ω
+ +
+ +
Antenna
+
