VÝSTRAŽNÁ SVĚTELNÁ SIGNALIZACE (VOLITELNÉ
PŘÍSLUŠENSTVÍ)
K řídicí elektronice lze připojit výstražný světelný maják. Jeho funkcí
je výstraha osob před pohybující se bránou. Výstražná světelná
signalizace musí být umístěna co nejvýše a musí být jasně viditelná.
Řídicí elektronika generuje konstantní signál a zařízení výstražné
světelné signalizace jej mění v blikání.
Průřez kabelů: 0,5 mm2 nebo větší.
Napětí: 24 V stejnosm.proud

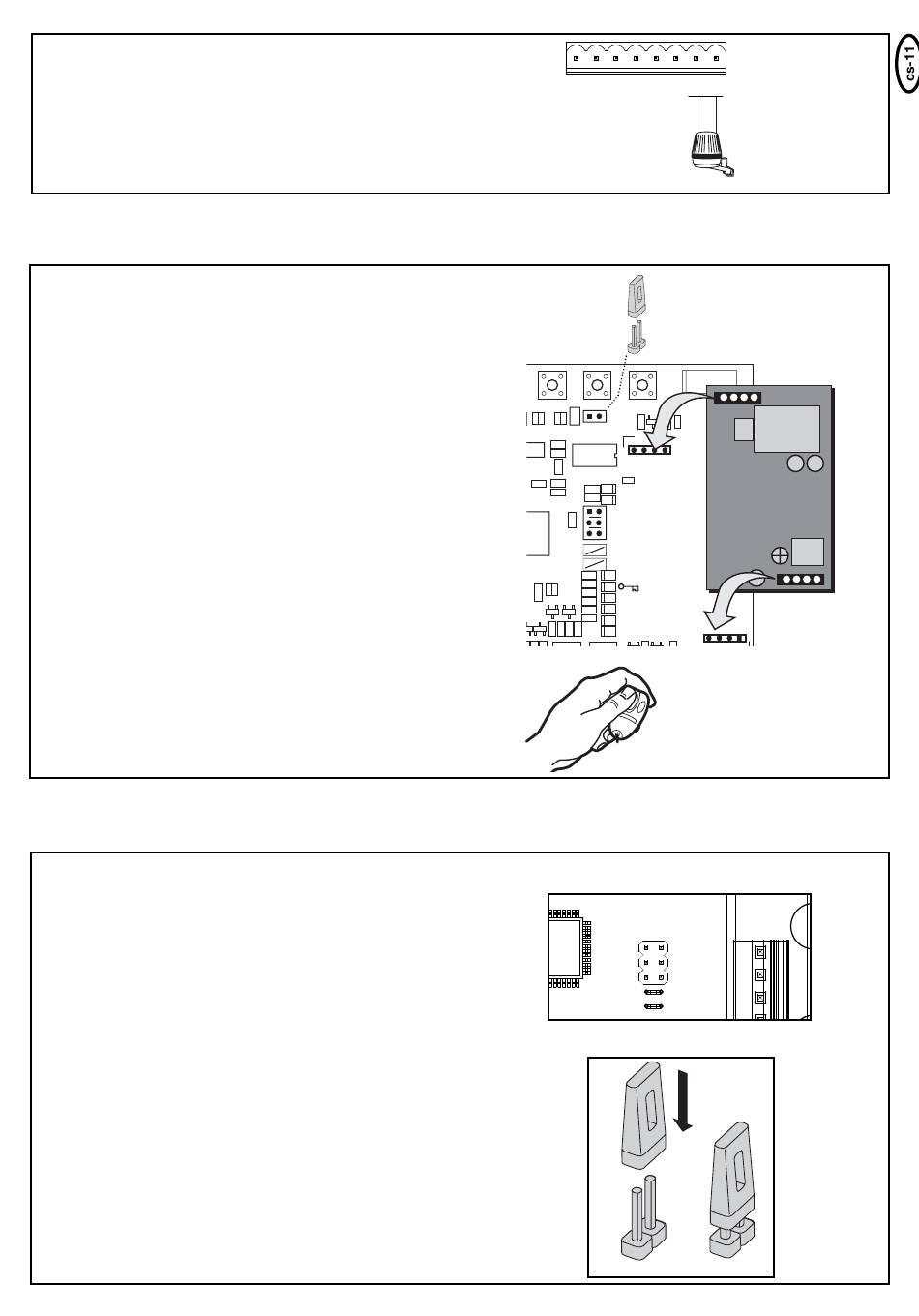

RÁDIOVÝ MODUL
Rádiový modul nasuňte na určené kolíky, pokud již nebyl předem
namontován.
PROGRAMOVÁNÍ/VYMAZÁVÁNÍ DÁLKOVÝCH OVLÁDANÍ
Přijímač má 2 kanály CH1 a CH2. Používání obou kanálů umožňuje
jak jednokřídlový, tak i dvojkřídlový provoz. Příklad: Pokud dostane
CH2 = P2 signál od dálkového ovládání, otevře se pouze 1 křídlo.
Pokud použijete další tlačítko dálkového ovládání CH1 = P1, otevřou
se obě křídla.
PROGRAMOVÁNÍ
- Nasuňte zásuvný můstek na pozici „RADIO"
- Pro uložení signálu stlačte současně požadované tlačítko dálkového
ovládání a nastavovací tlačítka P1 nebo P2 na řízení.
- Pokud stlačíte tlačítka P1 nebo P2, rozsvítí se LED dioda a opět
zhasne ihned poté, co proběhne uložení.
- Opakujte tyto kroky pro všechny dálkové ovládání (lze nastavit
maximálně 180 dálkových ovládaní na kanál).
Upozornění: Zajistěte, aby nebylo nastaveno stejné tlačítko
dálkového ovládání pro CH1 a CH2, jinak zařízení nebude správně
fungovat. Opakujte programování dle potřeby.
- Pro ukončení: Zásuvný můstek opět vytáhněte z pozice „RADIO"!
VYMAZÁVÁNÍ
- Nasuňte zásuvný můstek na pozici „RADIO"
- Stlačte nastavovací tlačítka P1 nebo P2 přibližně na 10 sekund,
dokud opět nezhasne kontrolní LED dioda. Všechna dálková
ovládání, která jsou nastavena na tento kanál, jsou nyní vymazána.
- Zásuvný můstek opět vytáhněte z pozice „RADIO"!
ZASOUVACÍ MŮSTKY/ JUMPER
1 / 2 motory
Připojte k řídicí elektronice 1 nebo 2 pohony.
Volné: Připojeny oba motory
Přemostěno: Připojen jen 1 motor
STOP/8,2 KOhm
Definuje, zda se připojení STOP/8,2 KOhm použije jako vypínač nebo
spínač bezpečnostních lišt. Při variantě vypínače bude při spojeném
spínači každý pohyb zastaven. Při variantě 8,2KOhm bezpečnostního
vstupu pro spínací lišty (pryžové lišty) bude křídlo jednu sekundu
reverzovat.
Volné: Pracovní nastavení jako 8,2 KOhm.
V tomto případě musí být připojena bezpečnostní lišta nebo do
svorky zamontován 8,2KOhm odpor.
Přemostěno:
Jako vypínač, v tomto případě musí být pracovní 8,2KOhm odpor
odstraněn a nahrazen vhodným spínačem (příslušenství) nebo
kabelovým můstkem.
OPEN/PED
Definuje, zda má uzamykatelný vypínač otevřít je jedno křídlo (hlavní)
-
+
nebo obě křídla.
Volné: Jen jeden motor (hlavní)
Přemostěno: Oba pohony
-
+
MOTOR MOTOR 24V/150mA
30VDC MASTER
SECOND / LAMP
+ -
P2
P1 P3
RADIO
CH1
CH2
1/2 MOTOR
STOP/8.2KΩ
OPEN/PED
JP1
JP2
STOP/8.2KΩ
PHO 1
PHO 2
LEARN
DIAGNOSTIC
1/2 MOTOR
STOP/8.2KΩ
OPEN / PED
JP1
JP2
B
